Benutzerhandbuch
Serie MHT-4~20K
Fehlerstrom-Überwachungsgerät
Der Wechselrichter ist mit einer integrierten allstromsensitiven Fehlerstromüberwachung
ausgestattet und trennt sich sofort vom Netz, sobald ein Fehlerstromwert oberhalb des
Grenzwertes erkannt wird.
Wenn jedoch ein externer Fehlerstrom-Schutzschalter (FI) vorgeschrieben ist, muss der
Schalter bei einem Fehlerstrom von 300 mA (empfohlen) ansprechen, oder er kann entspre-
chend den örtlichen Vorschriften auf andere Werte eingestellt werden. In Australien kann der
Wechselrichter beispielsweise mit einem zusätzlichen 30-mA-Fehlerstrom-Schutzschalter (Typ
A) in der Anlage verwendet werden.

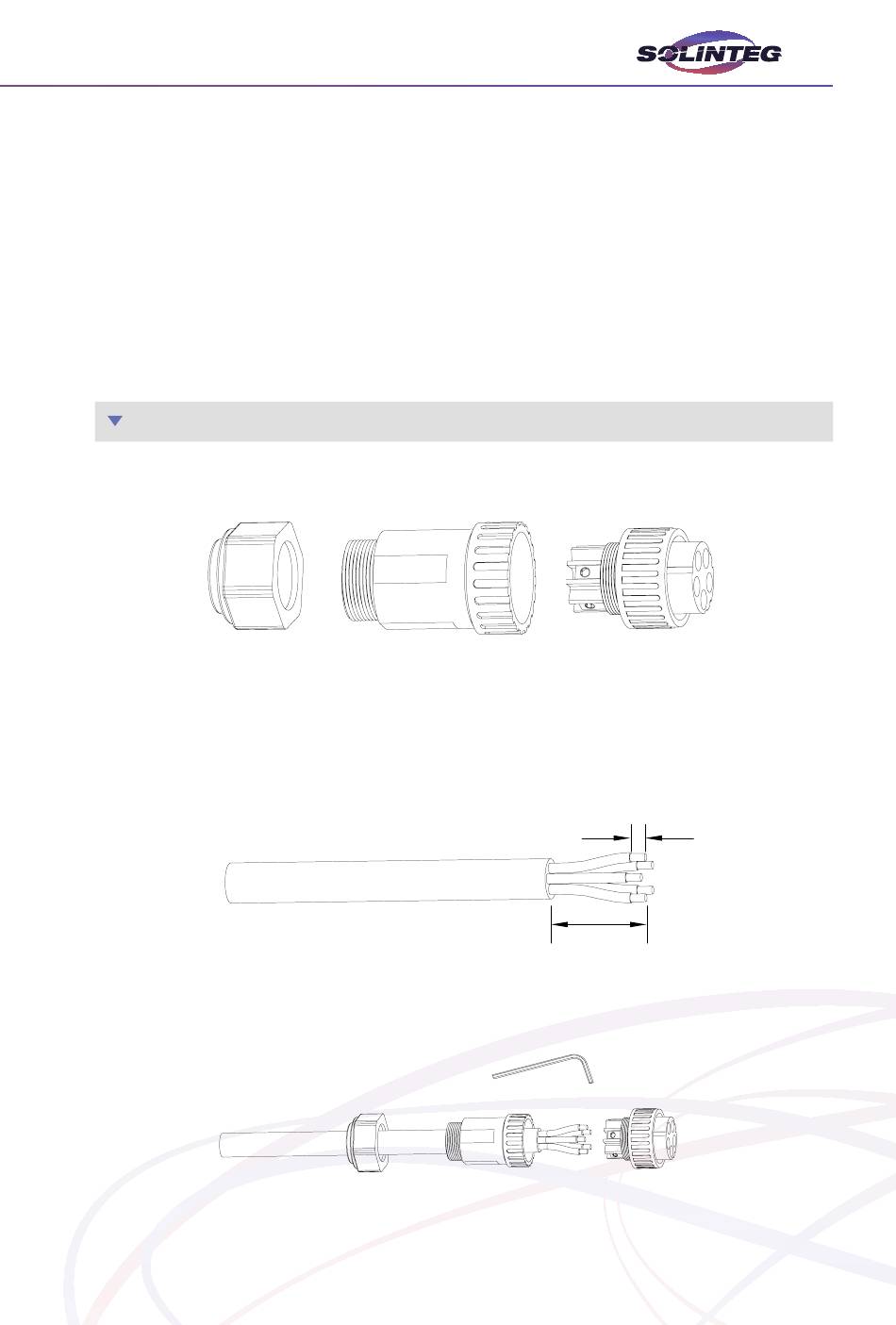

5.2.2 Zusammenbau des Wechselstrom-Steckverbinders
Die Wechselstrom-Klemmleiste befindet sich an der Unterseite des Wechselrichters.
① Nehmen Sie den Wechselstrom-Steckverbinder aus der Zubehörtasche und zerlegen Sie
ihn.
Kabelverschraubung
② Wählen Sie gemäß Abbildung 5-4 ein geeignetes Kabel aus, schälen Sie den Mantel des
Wechselstromkabels 50 mm weit ab und isolieren Sie das Ende der 3L-/PE-/N-Leiter 8 mm
weit ab.
③ Stecken Sie die abisolierten Enden der fünf Leiter in das entsprechende Loch des An-
schlusskopfes. Versuchen Sie, das Kabel herauszuziehen, um sicherzustellen, dass es fest
angeschlossen ist.
Gewindehülse
Wechselstrom-Anschlusskopf
Abbildung 5-5
Abbildung 5-6
Abbildung 5-7
8mm
50mm
Innensechskantschlüssel
31
