Produktbeschreibung
3
3.1 Systemeinführung
Das Hybrid-Solarsystem besteht in der Regel aus dem PV-Feld, dem Hybrid-Wechselrichter,
dem Lithium-Akku, den Lasten (Verbrauchern) und dem Stromnetz.
MODULE
HYBRID-
WECHSELRICHTER
AKKU
Das System ist nicht für die Versorgung von lebenserhaltenden medi-
zinischen Geräten geeignet. Es kann nicht unter allen Umständen eine
HINWEIS
Ersatzstromversorgung garantieren.
Die für die Serie MHT-4~20K von Solinteg geeigneten Stromnetztypen sind TN-S, TN-C, TN-
C-S und TT. Bei Anwendung im TT-Stromnetz beträgt die Spannung zwischen N und PE we-
niger als 30 V.
TN-S
Transformator
MHT4~20K
PV-
STROMVERSORGERS FÜR
ABRECHNUNGSZWECKE
ERSATZSTROM-
LAST
STROMNETZLAST

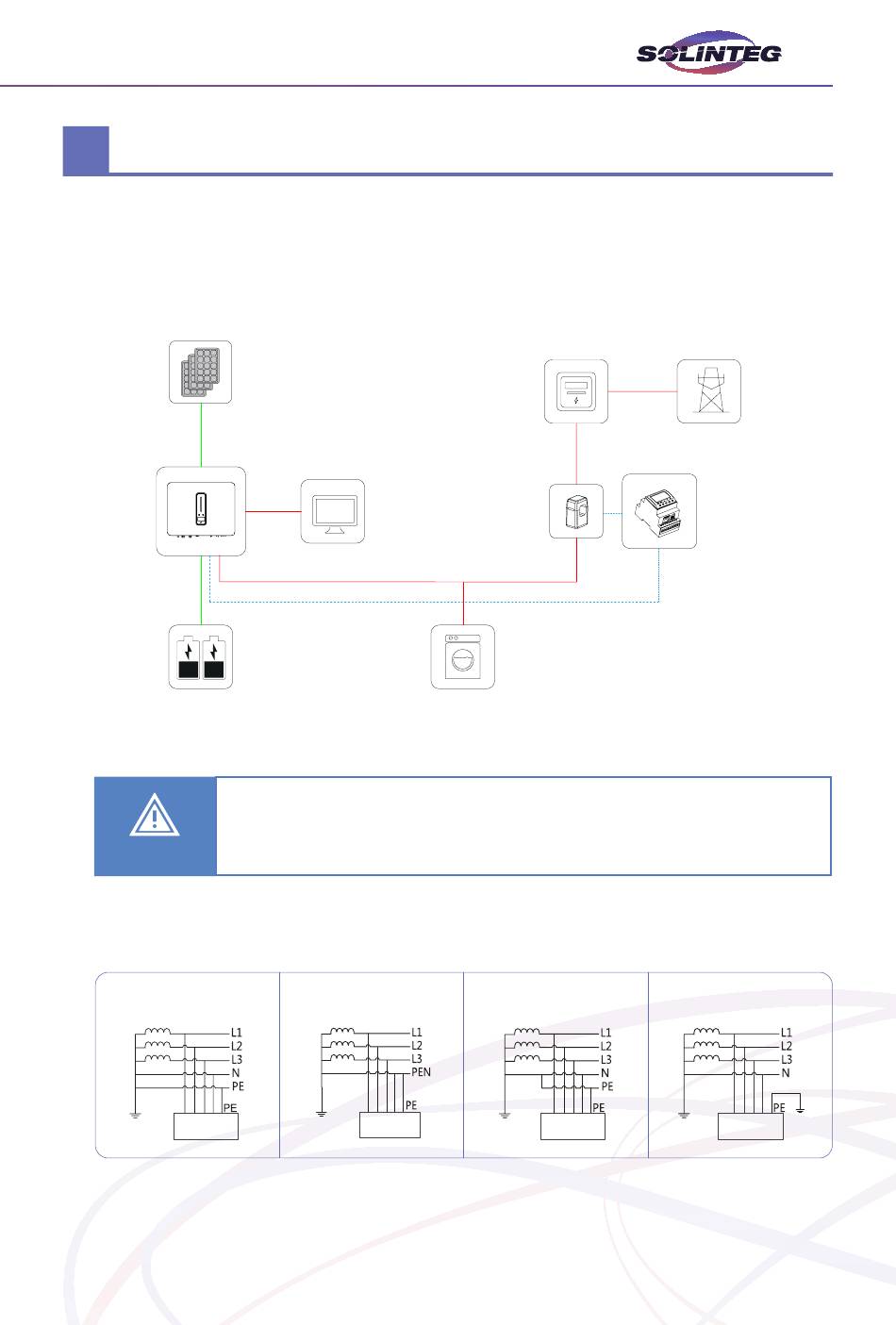

Abbildung 3-1 Schematische Darstellung des Hybridsystems
TN-C
Transformator
MHT-4~20K
Abbildung 3-2 Anwendbare Stromnetztypen
ZÄHLER DES
002456
STROMWANDLER
TN-C-S
Transformator
MHT-4~20K
ÖFFENTLICHES
STROMNETZ
SMART-
METER
SMART
METER
TT
Transformator
MHT-4~20K
