Benutzerhandbuch
Serie MHT-4~20K
5.1 Elektrischer Schaltplan
Dieser Schaltplan zeigt die Struktur und den Aufbau der Hybrid-Wechselrichter der Serie
MHT-4~20K von Solinteg. Im tatsächlichen Projekt müssen die Installation und die Verdrah-
tung den lokalen Vorschriften entsprechen.
Wechselstrom-Leitungs-
schutzschalter
Wechsel-
strom-Lei-
tungsschutz-
schalter
Wechsel-
strom-Lei-
tungsschutz-
schalter

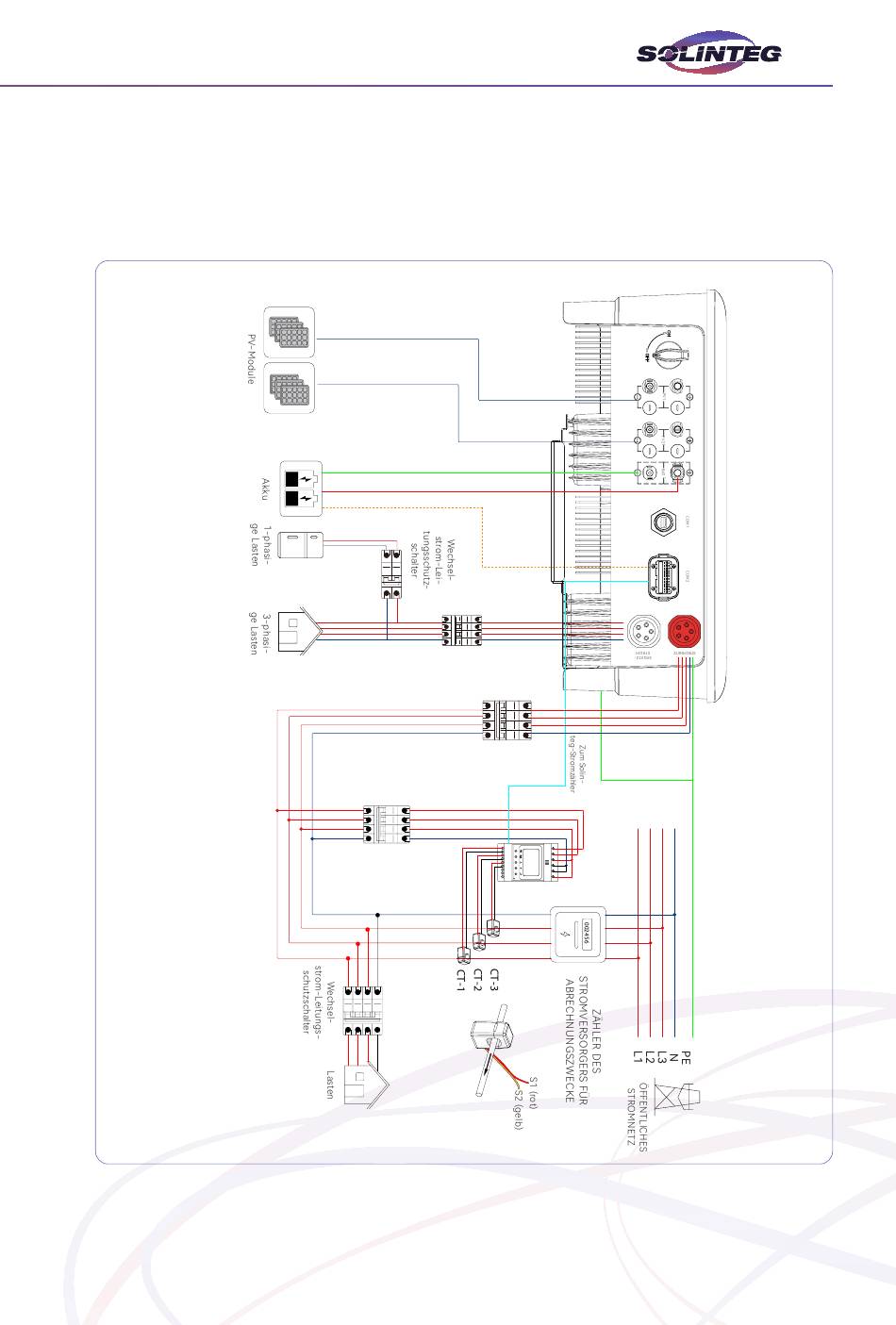

Abbildung 5-1 Elektrischer Schaltplan
Solinteg-Smart-Meter
27
