OUSAF44
Umgebungstemperatur
Lagerungstemperatur
Luftfeuchte
Schutzart
Prozesstemperatur
Prozessdruck
Bauform, Maße
Endress+Hauser
Umgebung
0 ... 55 °C (32 ... 130 °F)
-10 ... +70 °C (+10 ... +160 °F)
5 ... 95 %
IP 65 (NEMA 4) für alle optischen Teile
Prozess
0 ... 90 °C (32 ... 194 °F) kontinuierlich
max. 130 °C (266 °F) während 2 Stunden
max. 100 bar (1450 psi) absolut, je nach Werkstoff, Leitungsgröße und Prozessanschluss der Durch-
flussarmatur

Konstruktiver Aufbau

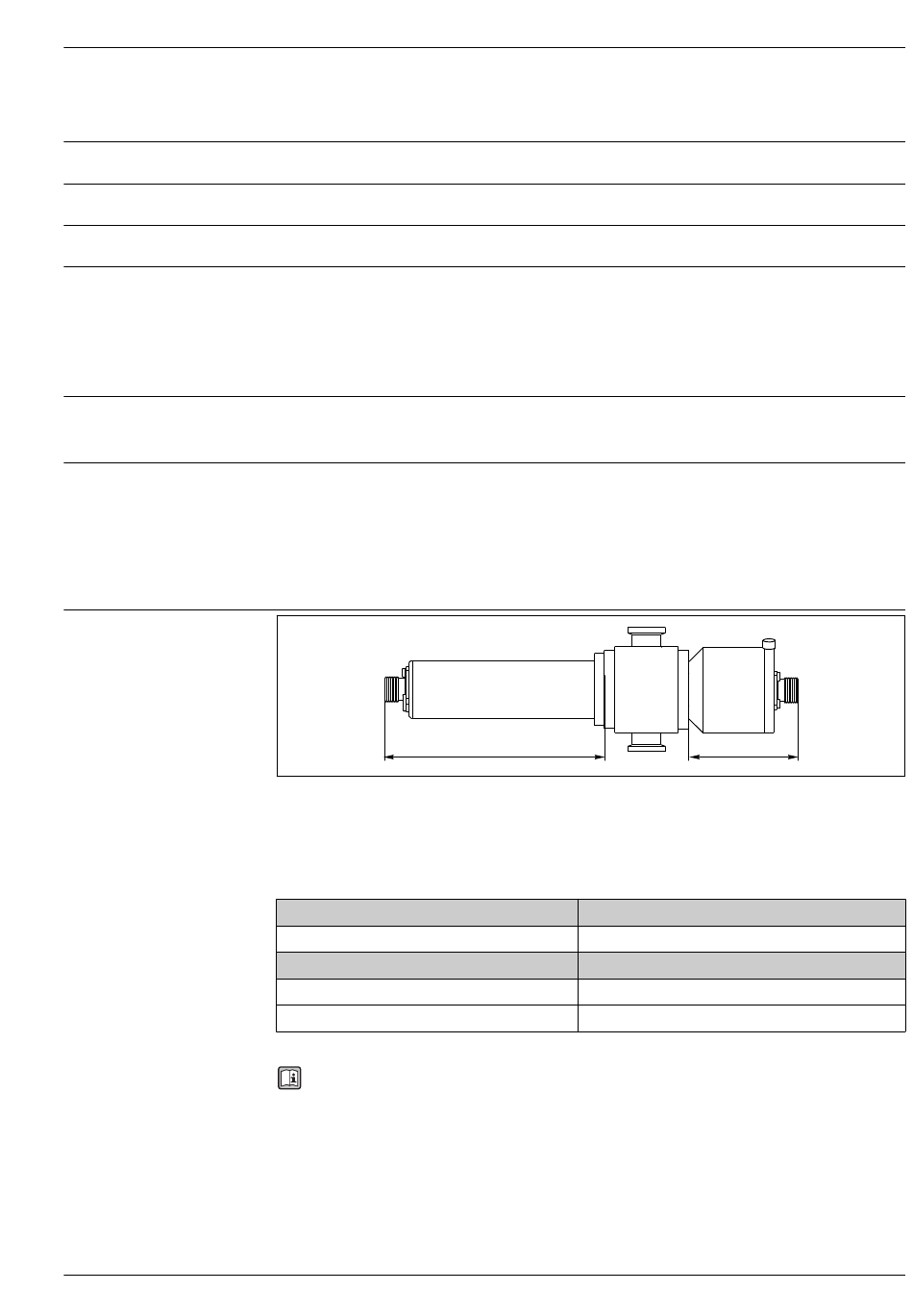

 7 Sensorbaugruppe
A Abmessung der Lampe, ergibt sich aus Lampentyp, s. Tabelle
B Abmessung des Detektors, s. Tabelle
C Armatur, s. Technische Information der Armatur
Lampentyp
Standardlampe
Detektortyp
Standard mit Referenzstab
Easycal
Die Gesamtlänge der Sensorbaugruppe ergibt sich aus der Länge der Lampe, des Detektors und
der Armatur.
Die Abmessungen zur Armatur OUA260 finden Sie in deren Technischer Information,
TI00418C.
‣
Stellen Sie sicher, dass Sie für den Anschluss des Sensorkabels einen zusätzlichen Abstand von je
5 cm (2") auf der Lampen- und auf der Detektorseite des Sensors einhalten.
C
A
Abmessung A in mm (inch)
142 (5,60)
Abmessung B in mm (inch)
60,2 (2,37)
69 (2,70)
B
A0028305
