Endress+Hauser OUSAF44 Technische Information Seite 4

Kabellänge
Lampenspannung
Ausführungen für den Ein-
satz in explosionsgeschütz-
ten Bereichen
4
A
YE
YE
BK
BK
B
WH
GN
GY

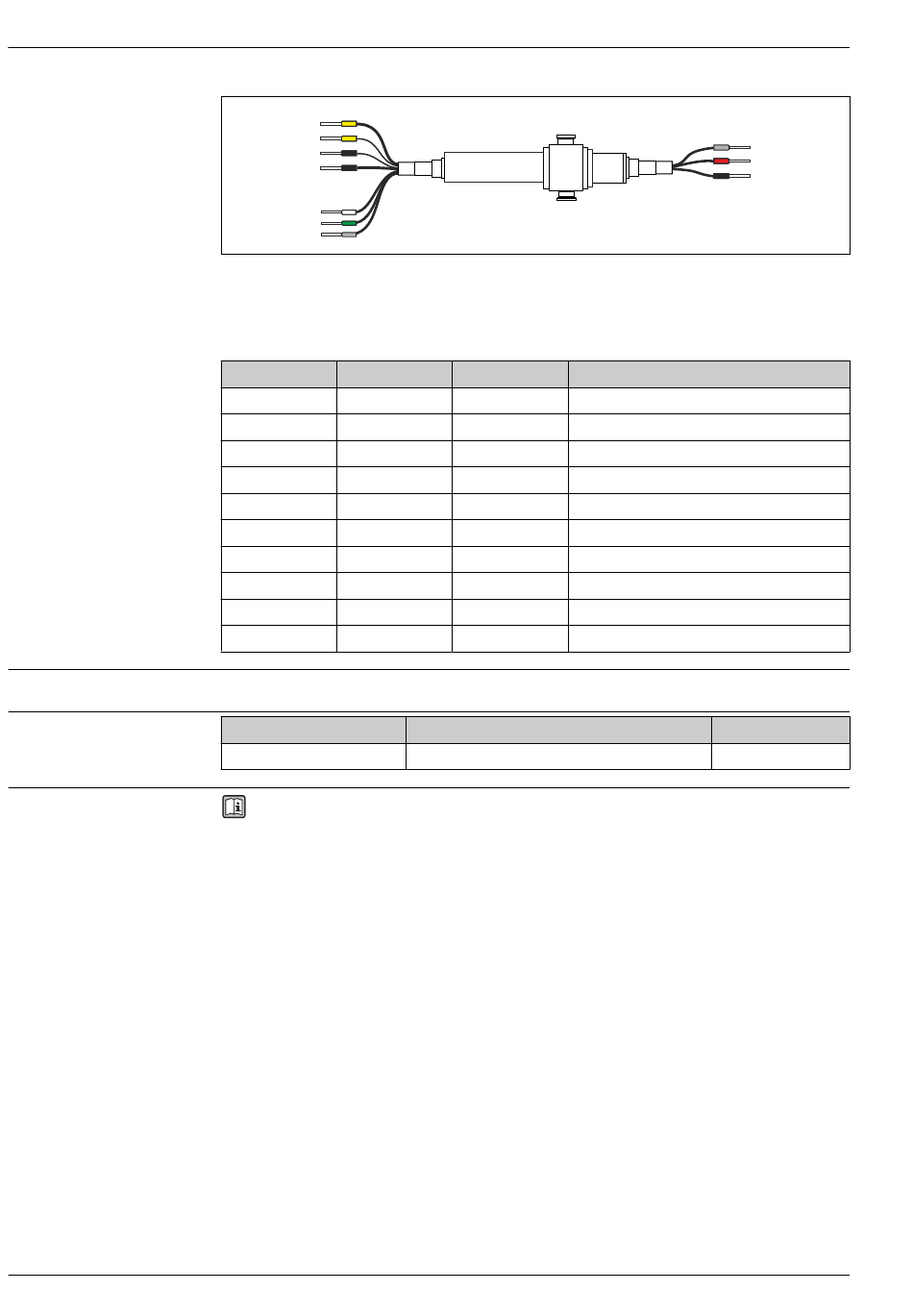

 3 Anschlusskabel OUSAF44
A Versorgung Lichtquelle (Lampe)
B Signale des Mess- und Referenzdetektors
Klemme CM44P Klemme CVM40
P+ V1.1
S+ V1.3
P- V1.2
S- V1.4
A (1) S1.1
C (1) S1.2
SH (1) S1.S
A (2) S2.1
C (2) S2.2
SH (2) S2.S
maximal 100 m (330 ft)
Sensorausführung
OUSAF44-xxxx
Sicherheitshinweise für elektrische Betriebsmittel im explosionsgefährdeten Bereich,
XA01403C
Anschluss des Detektors über Sicherheitsbarriere
Die Photometer-Sensoren verwenden als Detektoren photovoltaische Zellen aus Silikon, die im
Strommodus betrieben werden. Die Detektoren sind eigensicher und können in Zone 1-Umgebungen
betrieben werden.
Die Trennung des sicheren vom explosionsgefährdeten Bereich erfolgt durch eine Sicherheitsbarriere
MTL7760AC.
Kabelfarbe Zuordnung
YE (dick) Lampenspannung +
YE (dünn) Erfassung der Lampenspannung +
BK (dick) Lampenspannung -
BK (dünn) Erfassung der Lampenspannung -
RD Sensor Messdetektor +
BK Sensor Messdetektor -
GY Abschirmung
WH Sensor Referenz +
GN Sensor Referenz -
GY Abschirmung
Lampentyp
Zweistrahl, Niederdruck-Quecksilberlampe
OUSAF44
B
GY
RD
BK
A0028385
Lampenspannung [V]
11,9 ± 0,1
Endress+Hauser
