Einbauhinweise
6
EXP 1
ATEX II 2G Ex db IIC T5 Gb
FM Cl.1, Div. 1, Groups B, C, D

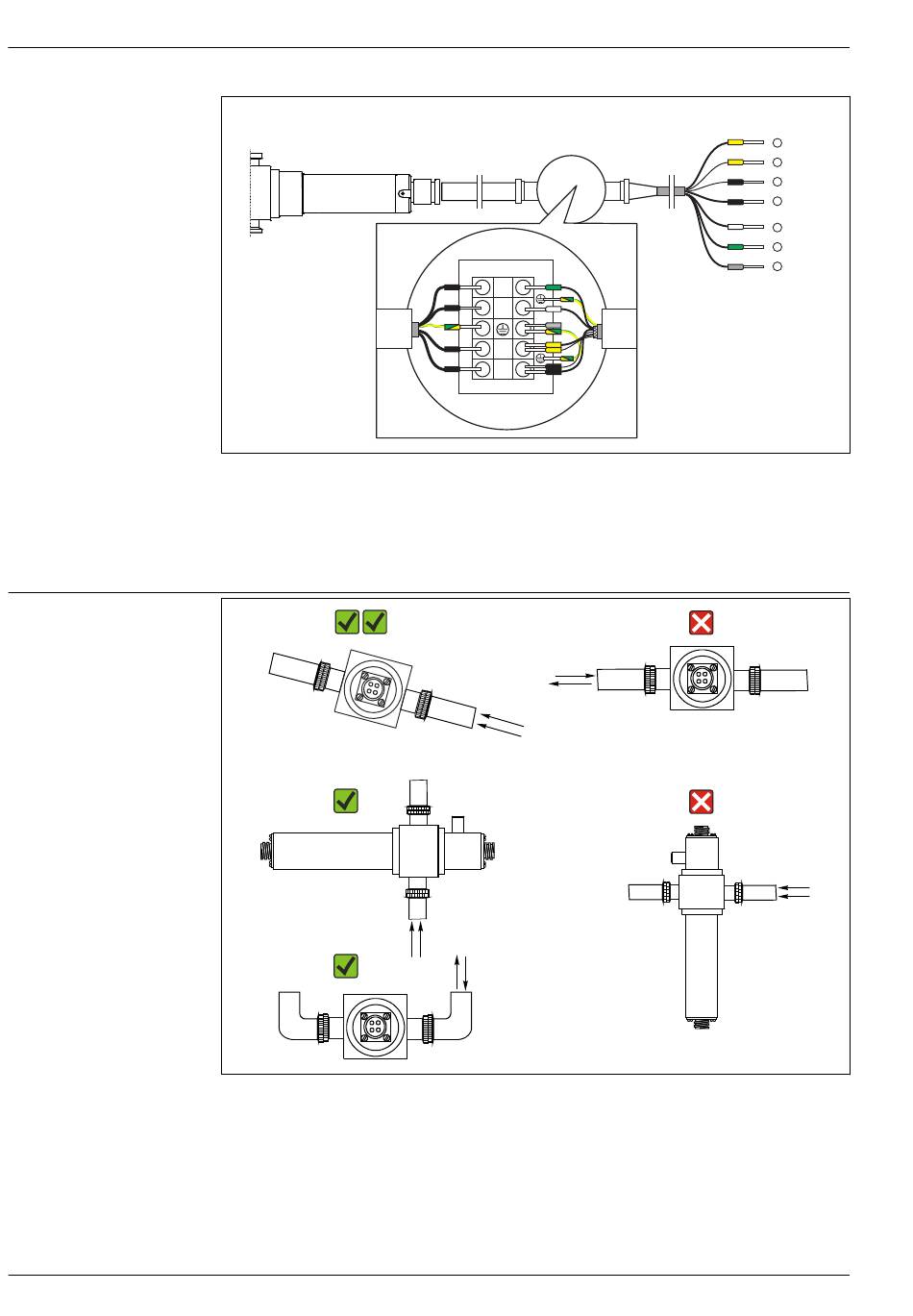

 5 Anschluss der explosionsgeschützten Lampe über Verbindungsdose an CM44P
Montage
A
B
C
 6 Montagewinkel. Die Pfeile markieren die Fließrichtung des Mediums im Rohr.
A Zu bevorzugender Montagewinkel
B Optimaler Montagewinkel
C Noch akzeptabler Montagewinkel
D Zu vermeidender Montagewinkel
E Nicht erlaubter Montagewinkel
3
4
PE
27
30
OUSAF44
CM44P
YE
P+
YE
S+
BK
S-
BK
P-
WH
A (2)
GN
C (2)
GY
SH (2)
A0029441
D
E
A0028250
