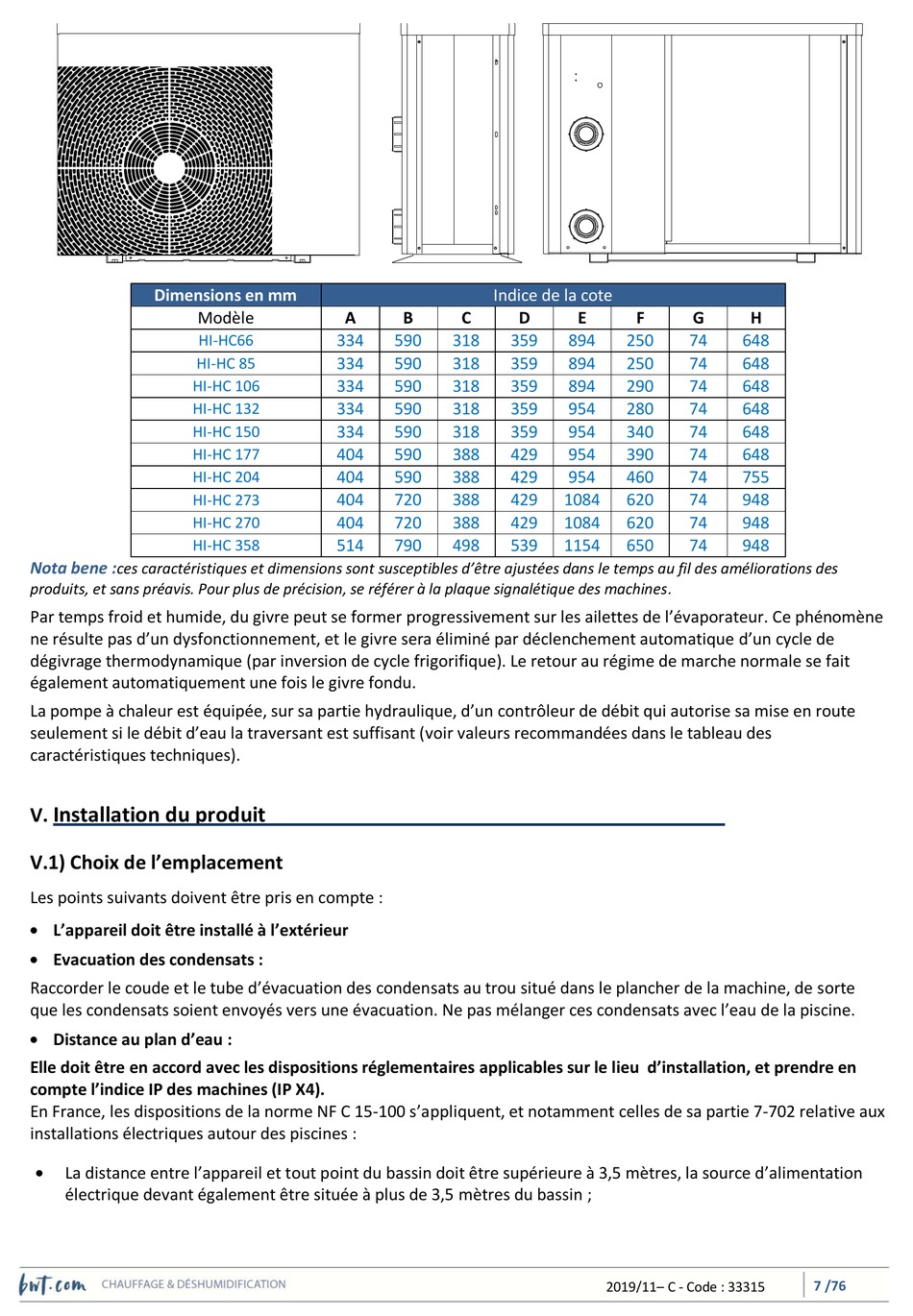

Dimensions en mm
Modèle
HI-HC66
HI-HC 85
HI-HC 106
HI-HC 132
HI-HC 150
HI-HC 177
HI-HC 204
HI-HC 273
HI-HC 270
HI-HC 358
Nota bene :
ces caractéristiques et dimensions sont susceptibles d'être ajustées dans le temps au fil des améliorations des
produits, et sans préavis. Pour plus de précision, se référer à la plaque signalétique des machines.
Par temps froid et humide, du givre peut se former progressivement sur les ailettes de l'évaporateur. Ce phénomène
ne résulte pas d'un dysfonctionnement, et le givre sera éliminé par déclenchement automatique d'un cycle de
dégivrage thermodynamique (par inversion de cycle frigorifique). Le retour au régime de marche normale se fait
également automatiquement une fois le givre fondu.
La pompe à chaleur est équipée, sur sa partie hydraulique, d'un contrôleur de débit qui autorise sa mise en route
seulement si le débit d'eau la traversant est suffisant (voir valeurs recommandées dans le tableau des
caractéristiques techniques).

Installation du produit

V.
V.1) Choix de l'emplacement
Les points suivants doivent être pris en compte :
 L'appareil doit être installé à l'extérieur
 Evacuation des condensats :
Raccorder le coude et le tube d'évacuation des condensats au trou situé dans le plancher de la machine, de sorte
que les condensats soient envoyés vers une évacuation. Ne pas mélanger ces condensats avec l'eau de la piscine.
 Distance au plan d'eau :
Elle doit être en accord avec les dispositions réglementaires applicables sur le lieu d'installation, et prendre en
compte l'indice IP des machines (IP X4).
En France, les dispositions de la norme NF C 15-100 s'appliquent, et notamment celles de sa partie 7-702 relative aux
installations électriques autour des piscines :

La distance entre l'appareil et tout point du bassin doit être supérieure à 3,5 mètres, la source d'alimentation
électrique devant également être située à plus de 3,5 mètres du bassin ;
Indice de la cote
A B C
334 590 318
334 590 318
334 590 318
334 590 318
334 590 318
404 590 388
404 590 388
404 720 388
404 720 388
514 790 498
D E F
359 894 250
359 894 250
359 894 290
359 954 280
359 954 340
429 954 390
429 954 460
429 1084 620
429 1084 620
539 1154 650
2019/11– C - Code : 33315
G H
74 648
74 648
74 648
74 648
74 648
74 648
74 755
74 948
74 948
74 948
7 /76
