Benutzeroberfläche:
• Wartungs-LED: Wartungsanzeige (rot)
• Taste: für die erste Konfiguration und Reaktivierung des Geräts
Bezugsnormen
• Art. 3.1a Sicherheit: EN 61010-1:2010/A1: 2010, EN 61010-2-30:2010
• Art. 3.1b EMC: EN 55032:2015/A11:2010, EN 55035:2017/A11:2010, EN 61000-3-
2:2019, EN 61000-3-3:2013/A1:2019, ETSI EN 301 489-1 V2.2.3 (2019), ETSI EN
301 489-17 V3.2.2
• Art. 3.2 Funk: ETSI EN 300 328
• Gesundheit: EN 62311
2.2 Installation

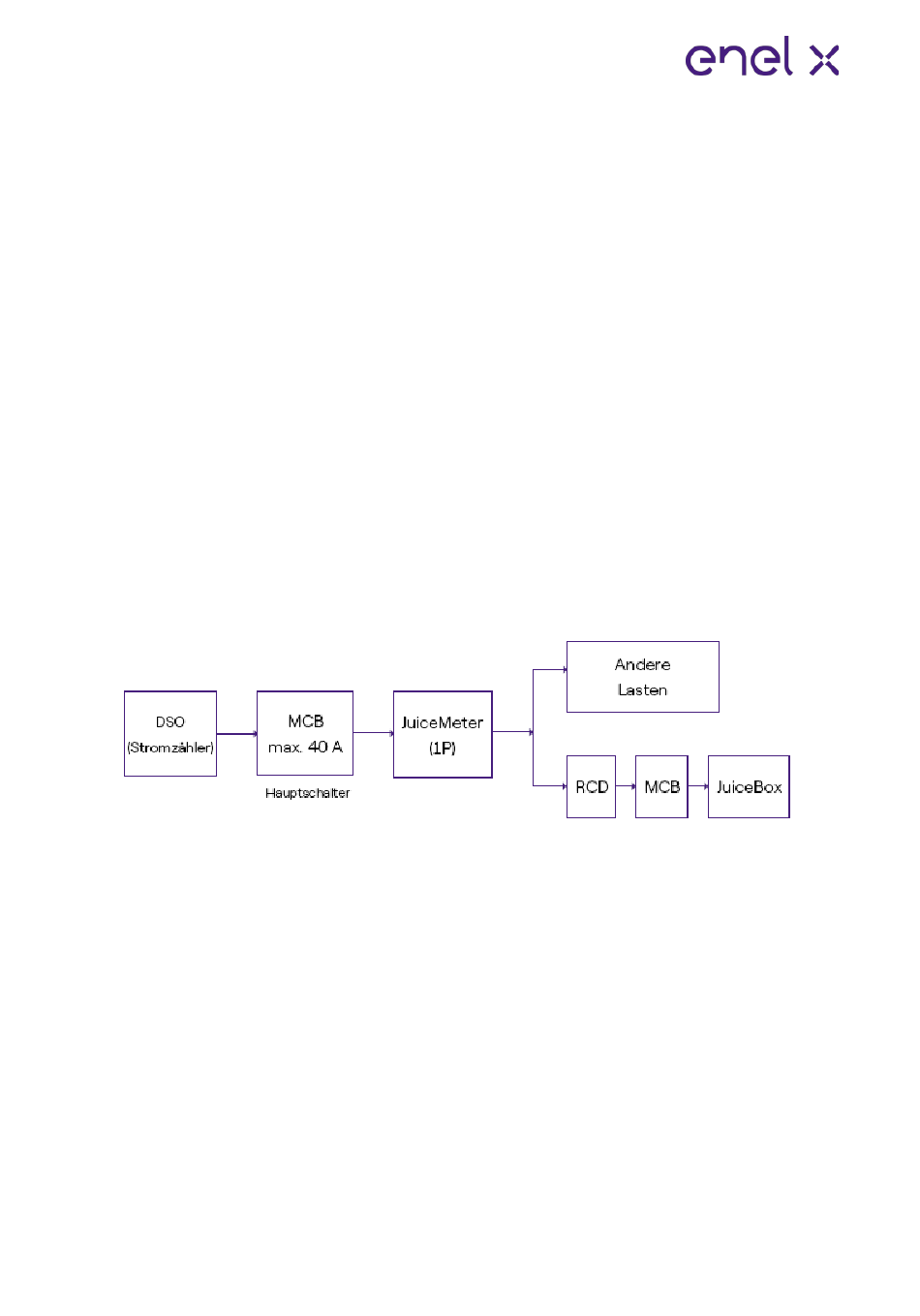

Installieren Sie den JuiceMeter nachgeschaltet hinter dem Hauptleistungsschalter, um den
Gesamtverbrauch zu messen (siehe Diagramm unten). Das Schutz- und Trenngerät des
JuiceMeter ist der allgemeine MCB.
1. Lesen Sie die mitgelieferten Sicherheitshinweise.
2. Installieren Sie das Produkt in einem Schaltschrank, der nur qualifiziertem Personal
zugänglich ist.
3. Bringen Sie das Produkt auf der DIN-Schiene an.
• Das Produkt muss in vertikaler Position auf einer 35-mm-DIN-Schiene
installiert werden und die Schraubklemme muss nach unten zeigen.
• Lassen Sie ober- und unterhalb des JuiceMeter mindestens 30 mm
und rechts und links vom Produkt entsprechend der angrenzenden
DIN-Module mindestens 10 mm frei, um die ordnungsgemäße
Wärmeableitung zu gewährleisten.
• Eine Installation des Produkts in der Nähe von Wärmequellen wird nicht
empfohlen. Halten Sie ggf. einen angemessenen Abstand zwischen
dem JuiceMeter und derartigen Wärmequellen ein.
