Enel X JUICEBOX PRO Installationshandbuch Seite 16

JuiceBox
Bis zu 3,7 kW, 16 A
Einphasig
Bis zu 7,4 kW, 32 A
Dreiphasig Bis zu 22 kW, 32 A
HINWEIS: Der Leitungsschutzschalter
Durchgangsenergie verfügen: I
JUICEBOX MIT STEUERPLATINE
Die JuiceBox mit Steuerplatine ist mit einem
sauberen Kontakt auf der Platine selbst
ausgestattet, der im Falle eines Fehlers am
internen Schütz der JuiceBox seinen Status
von NO (standardmäßig offen) auf
geschlossen ändert. In diesem Fall wird die
Steuerplatine verwendet, um die Öffnung
eines Schutzschalters (Differenzial oder
magnetothermisch) zu steuern, um den
Stromkreis zu unterbrechen.

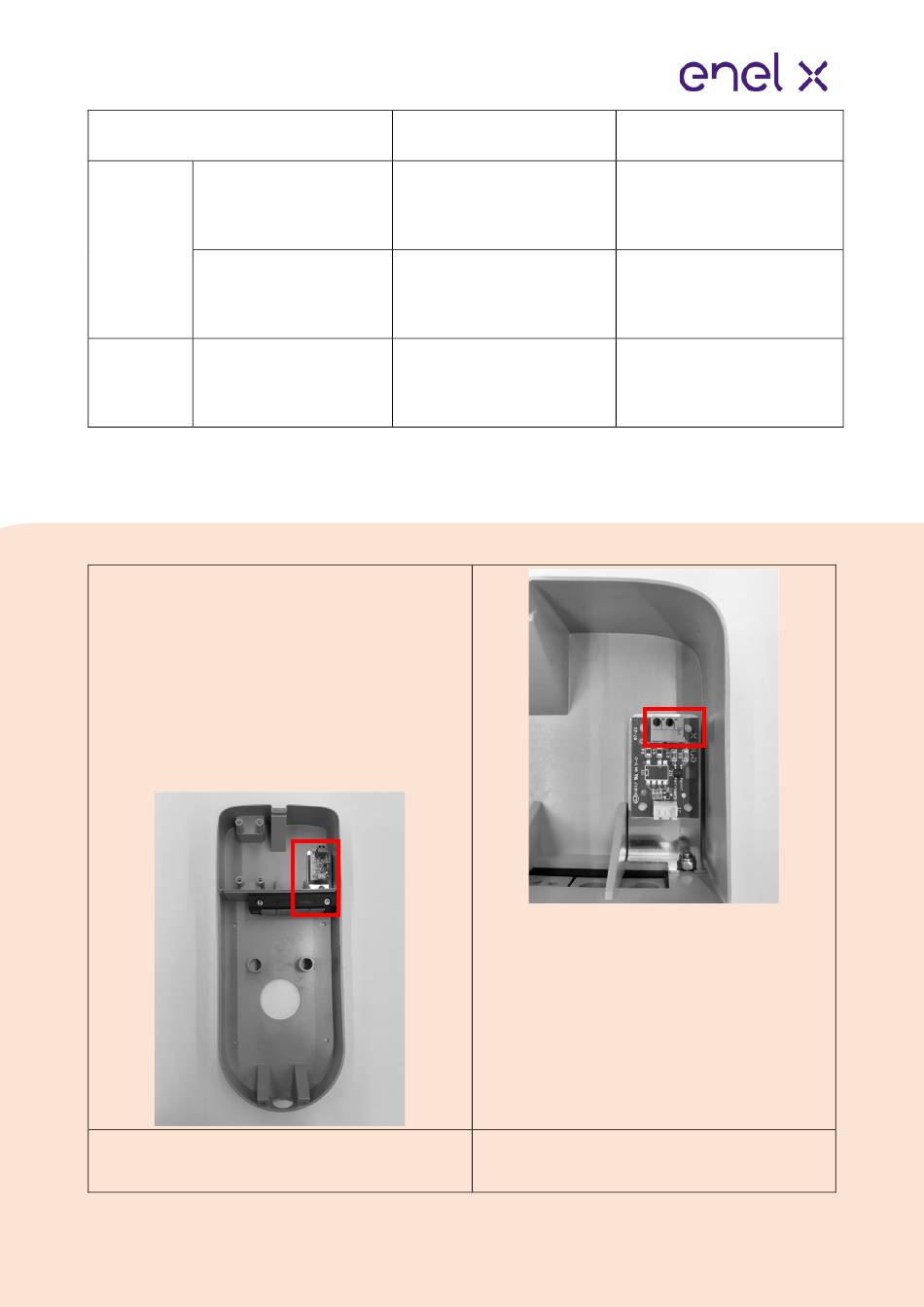

Position der Steuerplatine
INTERN
Leitungsschutzschalter
- Kennlinie C
- ICC: 10 kA
- In: 20 A
- Pole: 2
- Kennlinie C
- ICC: 10 kA
- In: 40 A
- Pole: 2
- Kennlinie C
- ICC: 10 kA
- In: 40 A
- Pole: 4
muss
t ≤ 60000 A
2 2
s
Sauberer Kontakt an Steuerplatine
Fehlerstrom-
Schutzeinrichtung
- Typ A
- Id: 30 mA
- In: 20/25 A
- Pole: 2
- Typ A
- Id: 30 mA
- In: 40 A
- Pole: 2
- Typ A
- Id: 30 mA
- In: 40 A
- Pole: 4
über die folgende magnetische
