1 Einführung
Dieses Verfahren muss nur durchgeführt werden, wenn eine JuiceBox-Kabelversion in
Italien oder den Niederlanden installiert wird oder wenn eine JuiceBox den technischen
Anforderungen von „EV ready" entsprechend installiert wird.
2 Vorgehensweise für die Installation einer
Lösung zum Auslösen externer
Schutzmaßnahmen
Fernsteuerung BASIC AC 230V
1. Beachten Sie insbesondere die Sicherheitsanweisungen und Warnungen im
Produkthandbuch von 5ST3054 „Basic AC 230V Remote Control" (Fernsteuerung
BASIC AC 230V).
2. Fahren Sie mit der Montage der Komponente 5ST3054 „Basic AC 230V Remote
Control" (Fernsteuerung BASIC AC 230V) wie im Installationshandbuch der
Komponente angegeben fort, indem Sie sie mit dem magnetothermischen Schalter
koppeln:
a. über Adapter 5ST38202 bei 4P-Schalter.
b. über Adapter 5ST38206 bei 2P-Schalter.
3. Fahren Sie mit der Verdrahtung des Produkts fort, indem Sie die einphasige
Stromversorgung (230 V AC) mit den Klemmen „L" und „N" sowie die 1-1,5 mm
Anschlusskabel, die aus der Steuerplatine kommen, mit den Klemmen „OFF" und
„COM" der Klemmenleiste der Komponente 5ST3054 verbinden. Die maximale
Länge der Anschlusskabel zwischen der Steuerplatine und der Klemmenleiste der
Komponente beträgt 1500 m.

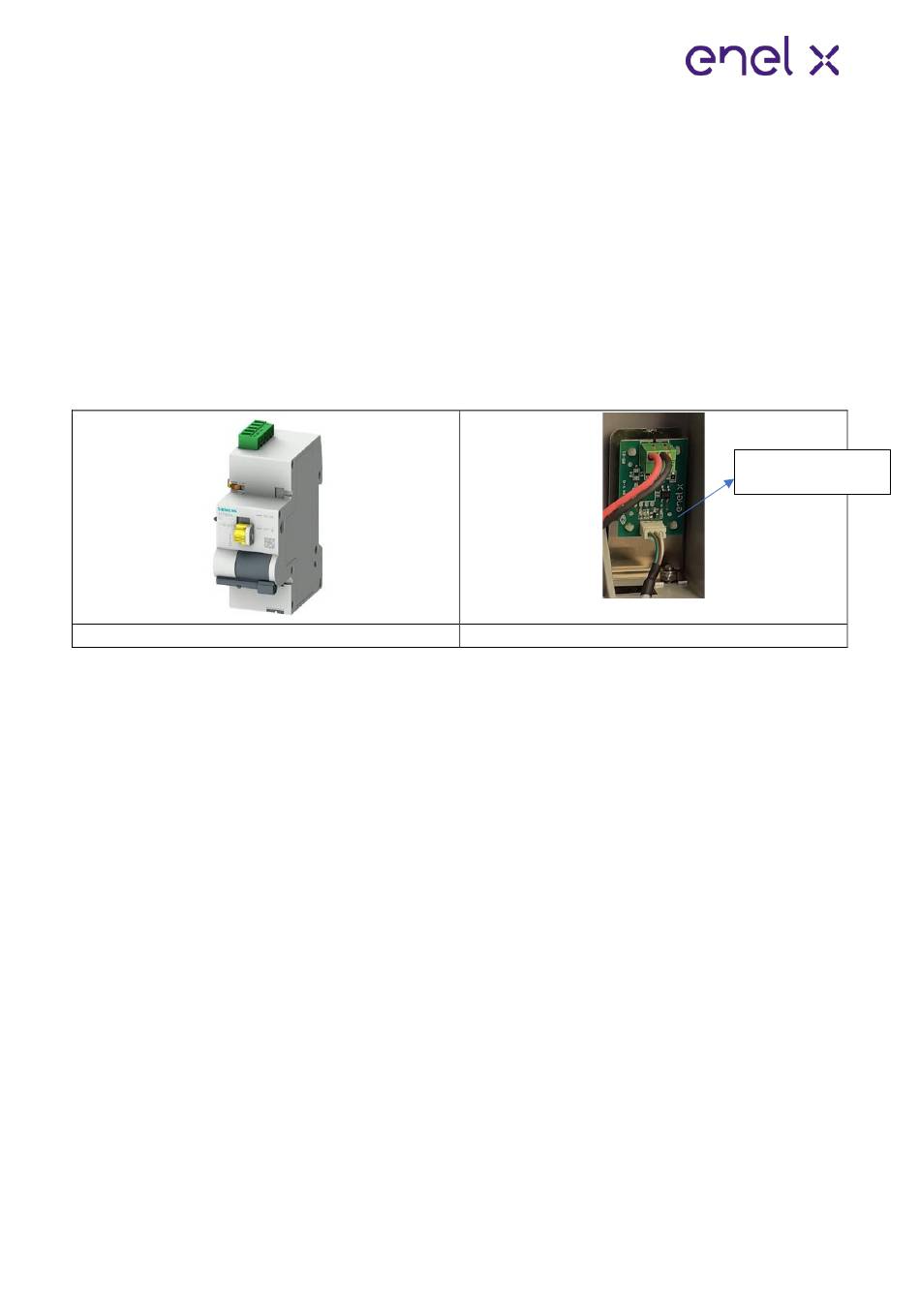

INTERN
Steuerplatine
Verbindungsleitungen
für Motorsteuerung
