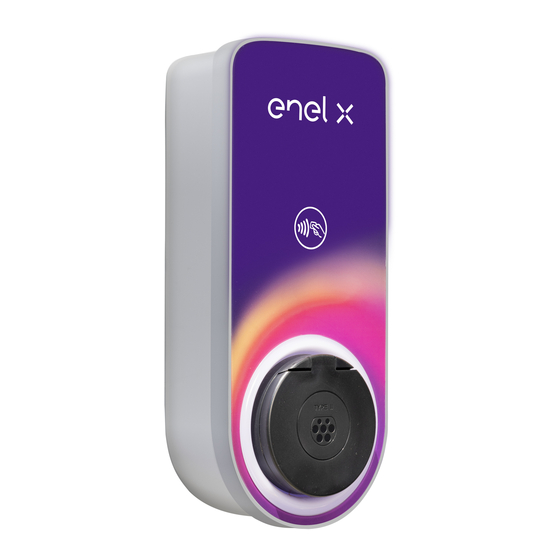

Enel X JUICEBOX PRO Installationshandbuch
Vorschau ausblenden
Andere Handbücher für JUICEBOX PRO:
- Installationshandbuch (130 Seiten) ,
- Bedienungsanleitung (43 Seiten) ,
- Benutzerhandbuch (36 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Enel X JUICEBOX PRO
Inhaltszusammenfassung für Enel X JUICEBOX PRO

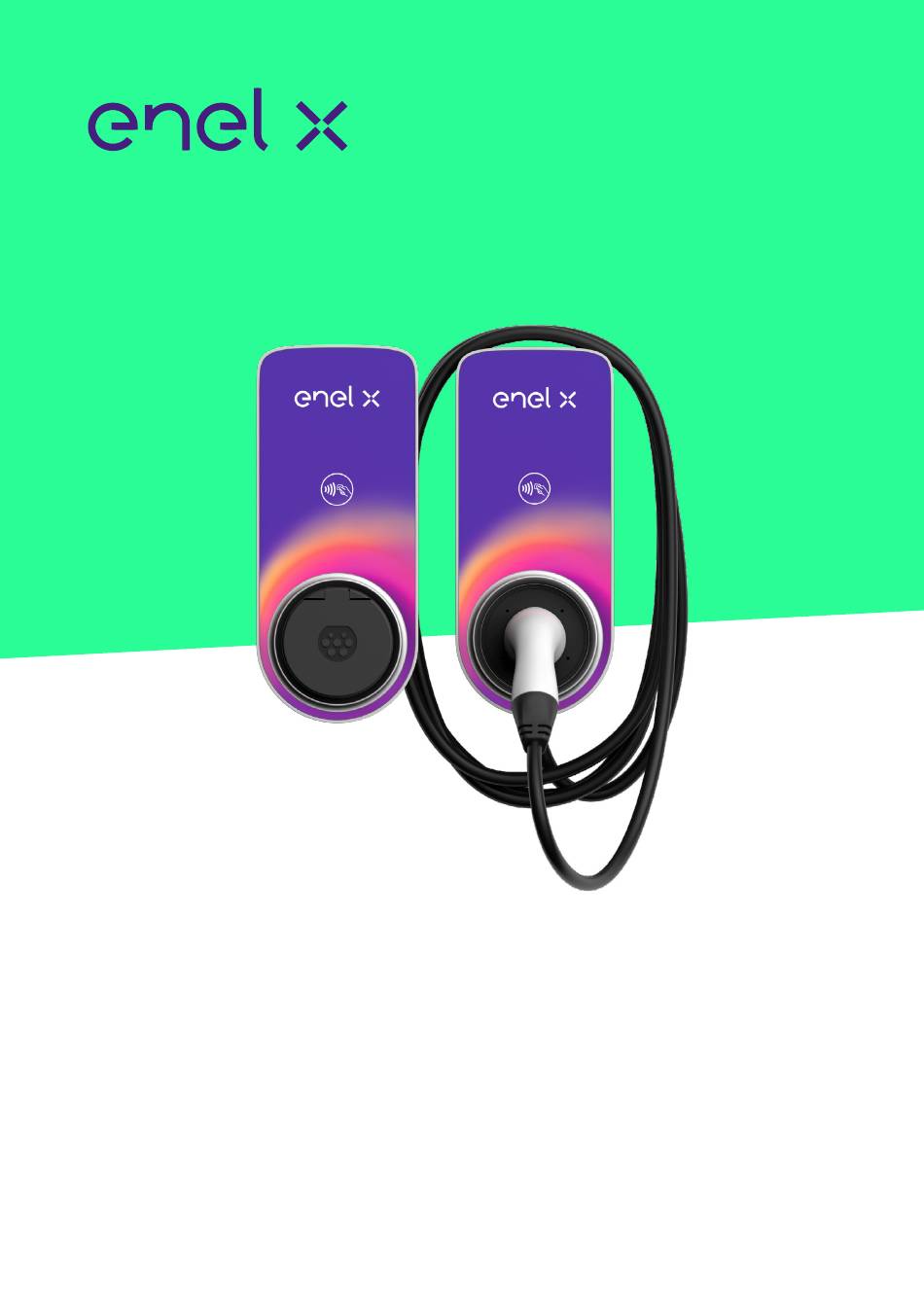

- Seite 1 JUICEBOX PRO & JUICEBOX PLUS INSTALLATIONSHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
6. LED-Anzeige 7. Wichtige Sicherheitshinweise Die Informationen in diesem Dokument sind das Eigentum von Enel X und dürfen vom Empfänger nur für die Zwecke verwendet werden, für die sie ihm zur Verfügung gestellt wurden. Das Dokument darf ohne ausdrückliche Genehmigung von Enel X nicht kopiert... - Seite 3 JuiceBox Pro & JuiceBox Plus Dieses Online-Handbuch erläutert, wie Sie die Modelle JuiceBox Pro, Pro Cellular, Plus und Plus Cellular installieren und verwenden.
-
Seite 4: Lieferumfang
Schrauben (x4) und Unterlegscheiben (x4) M8 x 40-mm-Wandanker (x4) Ferritkern Aderendhülsen (x5) Wetterfester Dichtungsblock für externe Antenne HINWEIS: Dieses Teil ist nur erforderlich, wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular und Plus Cellular). Nähere Informationen finden Sie im Abschnitt „Installationsvoraussetzungen“.. -
Seite 5: Kenndaten Und Abmessungens
2. Kenndaten und Abmessungens 2.1. Kenndaten Bis zu 3,7 kW, 16 A 1-phasig Bis zu 7,4 kW, 32 A Ausgangsleistung Bis zu 11 kW, 16 A 3-phasig Bis zu 22 kW, 32 A 1-phasig 230 V AC Eingangsspannung 3-phasig 400 V AC Lademodus Modus 3 Dynamische LEDs, die den Ladestatus anzeigen... -
Seite 6: Abmessungen
2.2. Abmessungen HINWEIS: Alle Abmessungen in mm. > Wandhalterung (Montagebohrungen rot eingekreist) > JuiceBox Steckdosenversion Kabelversion > JuiceBox und Wandhalterung Steckdosenversion Kabelversion... -
Seite 7: Benötigte Werkzeuge
Für Gebäude in Ziegel- oder Betonbauweise: > Hammer > Mauerwerkbohrer für M8-Wandanker HINWEIS: Bei der Montage einer JuiceBox Pro Cellular oder Plus Cellular in Bereichen mit schlechtem Empfang wird eine externe Antenne empfohlen. Nähere Informationen finden Sie im Abschnitt „Installationsvoraussetzungen“. -
Seite 8: Installationsvoraussetzungen
Einheiten mit WLAN-Anbindung (JuiceBox Pro- und Plus-Modelle): In Reichweite des lokalen WLAN-Netzes (mit Unterstützung von IEEE 802.11b/g/n bei 2,4 GHz). > Einheiten mit Mobilfunkanbindung (JuiceBox Pro Cellular und Plus Cellular): Mit guter Anbindung an ein Mobilfunknetz (mindestens -80 dBm mit in der JuiceBox verwendeter SIM -Karte). - Seite 9 HINWEIS: Die Installation muss den örtlichen Vorschriften entsprechen. Die JuiceBox-Installation muss spezifische Schutzeinrichtungen enthalten: JUICEBOX > > Kennlinie C Typ A > > ICC: 10 kA Id: 30 mA Bis zu 3,7 kW, 16 A > > In: 20 A In: 25 A >...
- Seite 10 WICHTIGER HINWEIS: Kabel- und Steckdosenversionen mit OptoMOS-Platine Die JuiceBox verfügt über eine OptoMOS-Platine mit einem potenzialfreien, normalerweise offenen (NO) Kontakt. Wenn die OptoMOS-Platine Probleme erkennt, kann sie die vorgeschaltete Schutzeinrichtung in der Leistungsleitung auslösen und die Stromversorgung zur JuiceBox unterbrechen. Die Vorschaltung von Schutzeinrichtungen vor der Stromversorgungsleitung sind bei den Kabelversionen vorgeschrieben, die in Italien und den Niederlanden installiert werden (IEC 61851-1).
- Seite 11 Die folgende Tabelle zeigt die empfohlenen minimalen Leiterquerschnitte für eine Standardinstallation mit Kupferkabeln: MINDEST- JUICEBOX LEITERQUERSCHNITT 3,7 kW, 16 A 4 mm Bis zu 1-phasig 7,4 kW, 32 A 6 mm Bis zu 11 kW, 16 A 4 mm Bis zu 3-phasig 22 kW, 32 A 6 mm...
-
Seite 12: Installation
5. Installation HINWEIS: Die JuiceBox muss von einer Elektrofachkraft installiert werden. 1. Stellen Sie sicher, dass das Zuleitungskabel stromlos ist. Schalten Sie gegebenenfalls den Leistungsschalter für das Zuleitungskabel aus. WARNUNG Fahren Sie mit diesem Verfahren nicht fort, bevor Sie überprüft haben, dass das Zuleitungskabel stromlos ist. - Seite 13 5. Suchen Sie nach der rechten Befestigungsschraube, die den Dichtungsblock fixiert. Halten Sie die Mutter mit einem 8-mm-Schraubenschlüssel fest und lösen Sie dann die Befestigungsschraube mit einem 4-mm-Inbusschlüssel. HINWEIS: Die Befestigungsschraube braucht nicht vollständig entfernt zu werden. Sie wird zu einem späteren Zeitpunkt wieder festgezogen.
- Seite 14 7. Entfernen Sie die 2 Dichtungen vom Dichtungsblock. HINWEIS: Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular und Plus Cellular): Entfernen Sie die 3 Dichtungen vom Dichtungsblock. Entsorgen Sie die rechts außen befindliche Dichtung ohne Löcher. 8. Führen Sie die Zuleitungsdrähte durch das entsprechende Loch in der Wandhalterung.
- Seite 15 Wandrahmen, das auch für die Leistungskabel im Wandrahmen verwendet wird. HINWEIS: Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular und Plus Cellular): Schließen Sie die externe Antenne an das Koaxial-Verlängerungskabel an und führen Sie das Koaxial-Verlängerungskabel durch das Loch in der Unterseite der Wandhalterung.
- Seite 16 Verwendung derselben Löcher in die Dichtung ein. Alternativ können Sie die beiden Kabel im selben Segment wie das Erdungskabel verlegen. HINWEIS: Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular und Plus Cellular): Führen Sie das Koaxial-Verlängerungskabel durch die mitgelieferte Dichtung.
- Seite 17 Wenn Sie eine JuiceBox-Kabel- oder Steckdosenversion mit OptoMOS-Platine installieren: Führen Sie die beiden Anschlussdrähte der OptoMOS-Platine durch dieselbe Trennwand. HINWEIS: Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular und Plus Cellular): Führen Sie das Koaxial-Verlängerungskabel durch die Trennwand wie abgebildet in den oberen Teil des Gehäuses.
- Seite 18 1-phasige Installation 3-phasige Installation HINWEIS: Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular und Plus Cellular): Bringen Sie die Dichtung an, die das Koaxial-Verlängerungskabel umfasst. Halten Sie für beide Befestigungsschrauben, die den Dichtungsblock an der Wandhalterung fixieren, mit einem 8-mm-Schraubenschlüssel die Mutter fest, während Sie die Befestigungsschraube mit einem 4-mm-Inbusschlüssel festziehen (siehe Schritt 5 und...
- Seite 19 14. Bringen Sie den Ferritkern an der Basis des Dichtungsblocks um die beiden Drähte herum an. HINWEIS (JuiceBox Pro Cellular und Plus Cellular): Das Koaxial-Verlängerungskabel muss nicht von dem Ferritkern umschlossen werden. Installation des Installation des Ferritkerns Lage des Ferritkerns ohne...
- Seite 20 17. Montieren Sie die Wandhalterung mit den Schrauben und Unterlegscheiben. 1-phasige Installation 3-phasige Installation 18. Lösen Sie die Klemmschrauben an den Seiten der Klemmenleiste (x6). Bringen Sie die Drähte in der Klemmenleiste an. Stellen Sie sicher, dass alle Drähte richtig einrasten, und ziehen Sie dann die entsprechenden Klemmschrauben fest.
- Seite 21 1-phasige Installation 3-phasige Installation 19. Bringen Sie die Befestigungsschrauben (x4) an, um die Klemmenleiste zu fixieren. 1-phasige Installation 3-phasige Installation Wenn Sie eine JuiceBox-Kabel- oder Steckdosenversion mit OptoMOS-Platine installieren: Schließen Sie die Anschlussdrähte (rot und schwarz) wie in der Abbildung unten gezeigt an die OptoMOS-Platine an.
- Seite 22 Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular und Plus Cellular): Trennen Sie die interne Antenne vom Anschluss an der Rückseite der JuiceBox und lassen Sie sie frei herunterhängen. Schließen Sie das Koaxial-Verlängerungskabel an den Anschluss an der Rückseite der JuiceBox an.
- Seite 23 Montieren Sie die JuiceBox an der Wandhalterung. Montieren Sie die Befestigungsschrauben und Unterlegscheiben (x2 unten, x1 oben), mit denen die JuiceBox an der Wandhalterung fixiert wird (1,3 Nm). Steckdosenversion Kabelversion 24. Setzen Sie das Zuleitungskabel unter Spannung. Überprüfen Sie, dass die LED-Leuchte innerhalb von 2 Minuten durchgängig lila leuchtet.
-
Seite 24: Led-Anzeige
6. LED-Anzeige FARBE BEDEUTUNG > Konstant leuchtend: Online Weiß > Blinkend: Online, warten auf Anschließen des Kabels (Dauer: 90 Sekunden) > Konstant leuchtend: Offline Lila > Blinkend: Offline, warten auf Anschließen des Kabels (Dauer: 90 Sekunden) > Konstant leuchtend: Ladevorgang abgeschlossen (Fahrzeug nimmt keine Leistung auf) >... -
Seite 25: Wichtige Sicherheitshinweise
7. Wichtige Sicherheitshinweise Lesen Sie alle Sicherheitshinweise, bevor Sie dieses Produkt installieren. > WARNUNG: Dieses Gerät muss überwacht werden, wenn es in der Nähe von Kindern verwendet wird. > WARNUNG: Stecken Sie keine Finger in die Steckverbindung des Elektrofahrzeugs. > WARNUNG: Verwenden Sie dieses Produkt nicht, wenn das flexible Netzkabel des Elektrofahrzeugs ausgefranst ist, die Isolierung brüchig ist oder das Kabel andere Anzeichen einer Beschädigung aufweist. - Seite 26 Informationen für Anwender zum Ende der Lebensdauer von Elektro- und Elektronikgeräten Gemäß lokalen Gesetzen und Vorschriften sowie Art. 14 der Richtlinie 2012/19/ EU über Elektro- und Elektronik-Altgeräte (WEEE) bedeutet das Symbol mit der durchgestrichenen Abfalltonne auf einem Gerät oder seiner Verpackung, dass das Produkt vom Hausmüll getrennt entsorgt werden muss.
