Inhaltszusammenfassung für Enel X JUICEBOX NOW

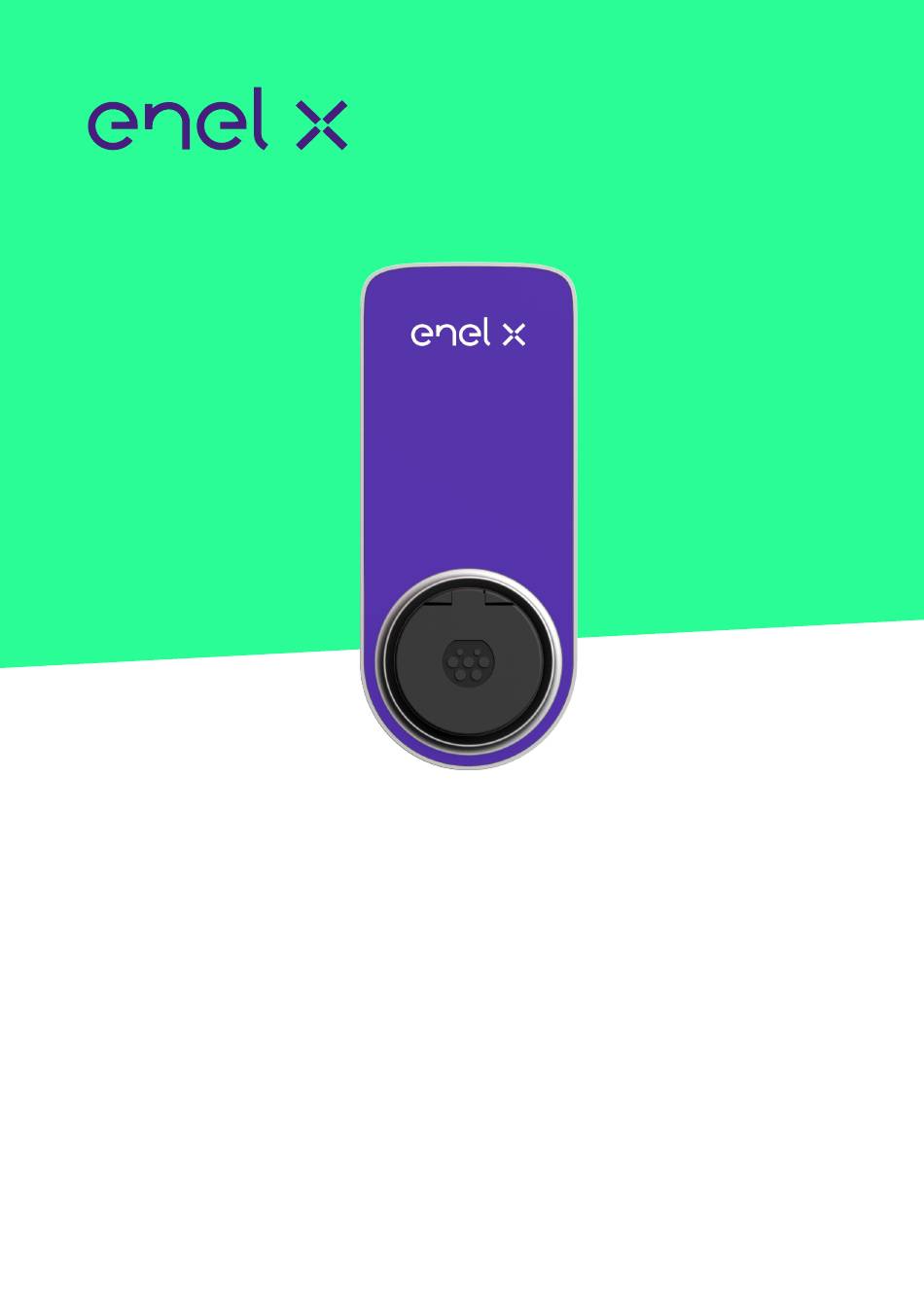

- Seite 1 JUICEBOX NOW BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Aufbau des Handbuchs 1.Überblick über Ihre JuiceBox 2. Betriebsarten der JuiceBox 2.1 Connect&Charge-Modus 2.2 Unlock to Charge-Modus 3. Internetverbindung herstellen 3.1 Mit der JuiceBox über eine WLAN-Verbindung online gehen 3.2 Zuordnung zu einem zweiten Konto über eine WLAN-Verbindung 4.Laden Ihres Fahrzeugs 4.1 Connect&Charge-Modus 4.2 Unlock to Charge-Modus 4.2.1 Verwenden der JuicePass App, um den Ladevorgang sofort zu starten... -
Seite 3: Überblick Über Ihre Juicebox
1.Überblick über Ihre JuiceBox Mit ihrer hochmodernen Technologie ist die JuiceBox eine innovative Ladestation, die Ihnen ein intelligentes, zuverlässiges und kostengünstiges Ladeerlebnis bietet. Dieses Handbuch erläutert die wichtigsten Funktionen der JuiceBox, sodass Sie Ihre Ladestation optimal nutzen können. STECKDOSENVERSION: LED-Anzeige Steckdose Ihre JuiceBox ist mit einer eindeutigen Seriennummer versehen, die sich auf dem Aufkleber an der Seite der JuiceBox befindet. -
Seite 4: Betriebsarten Der Juicebox
2. Betriebsarten der JuiceBox Bevor Sie Ihre JuiceBox einrichten, ist es wichtig, zu ermitteln, welche Betriebsart der JuiceBox Sie verwenden möchten. Die JuiceBox bietet 2 Betriebsarten: Connect&Charge- Modus und Unlock to Charge-Modus. 2.1 Connect&Charge-Modus HINWEIS Dieser Modus wird empfohlen, wenn die JuiceBox in einem Bereich installiert ist, der ausschließlich für den Benutzer zugänglich ist. -
Seite 5: Internetverbindung Herstellen
3. Internetverbindung herstellen Ihre JuiceBox kann über Wi-Fi mit der intelligenten Ladeplattform von Enel X verbunden werden. Dies ermöglicht Ihnen, die JuiceBox jederzeit und von überall aus mit der JuicePass App zu steuern. Die JuicePass App ist über den iOS App Store... - Seite 6 2. Wählen Sie START CONFIGURATION 3. Wählen Sie Add via wifi (Mit WLAN hinzufügen) und klicken Sie auf den Pfeil, um fortzufahren. HINWEIS JuiceBox Now hat keine Mobilfunkfunktionalität, daher kann sie nur über WLAN konfiguriert werden.
- Seite 7 4. Wählen Sie CONNECT NOW (Jetzt verbinden). HINWEIS Bevor Sie mit dem folgenden Schritt fortfahren, gehen Sie auf Ihrem Smartphone zu den Einstellungen und deaktivieren Sie die automatische Verbindung mit bekannten Netzwerken in der Umgebung. Wenn die JuiceBox nach Abschluss der Konfiguration online ist, können Sie die automatische Verbindung mit bekannten Netzwerken in der Umgebung wieder aktivieren.
- Seite 8 6. WLAN-Netzwerke werden gesucht und auf dem Display angezeigt. Wählen Sie das Netzwerk aus, mit dem Sie Ihre JuiceBox verbinden möchten.
- Seite 9 7. Geben Sie das Passwort für das ausgewählte Netzwerk ein und wählen Sie CONNECT CHARGER TO WIFI. HINWEIS Nachdem das Passwort überprüft wurde, stellt das Smartphone die Verbindung mit dem Hotspot der JuiceBox möglicherweise nicht automatisch wieder her. Wenn Sie nach 20 Sekunden nicht zum folgenden Bildschirm weitergeleitet werden, gehen Sie auf Ihrem Smartphone zu Einstellungen und stellen Sie die Verbindung mit dem Hotspot der JuiceBox wieder her.
- Seite 10 9. Führen Sie im Konfigurationsbildschirm die folgenden Schritte aus, und klicken Sie dann auf den Pfeil, um fortzufahren. > Geben Sie einen eindeutigen Namen für Ihre JuiceBox ein. > Überprüfen Sie die physische Adresse Ihrer JuiceBox (ändern Sie die Adresse, wenn sie nicht korrekt ist).
- Seite 11 10. Legen Sie die Betriebsart Ihrer JuiceBox fest, indem Sie zwischen Connect&Charge und Unlock To Charge wählen. Klicken Sie dann auf den Pfeil, um fortzufahren. HINWEIS Weitere Informationen zu den Betriebsarten finden Sie im Abschnitt Laden Ihres Fahrzeugs.
- Seite 12 11. Wenn Sie den Modus Unlock To Charge ausgewählt haben, können Sie eine RFID-Karte für Ihre JuiceBox registrieren oder Skip for later (später konfigurieren) auswählen. HINWEIS JuiceBox Now hat keine RFID-Funktion, also wählen Sie für später überspringen. Wenn Sie stattdessen den Modus Connect&Charge ausgewählt haben, gelangen Sie direkt zum folgenden Bildschirm.
- Seite 13 12. Das war’s! Die JuiceBox ist jetzt online und zum Laden bereit.
-
Seite 14: Zuordnung Zu Einem Zweiten Konto Über Eine Wlan-Verbindung
3.2 Zuordnung zu einem zweiten Konto über eine WLAN-Verbindung Wählen Sie in der oberen linken Ecke des JuicePass-Startbildschirms Menü > Aufladen zu Hause. HINWEIS Wenn zuvor eine andere JuiceBox konfiguriert wurde, klicken Sie auf das Pluszeichen (+) neben Home Charging. - Seite 15 2. Wählen Sie START CONFIGURATION 3. Wählen Sie Add via wifi und klicken Sie auf den Pfeil, um fortzufahren.
- Seite 16 4. Wählen Sie Add a charger already connected to a network. 5. Identifizieren Sie die Ladestation, indem Sie das lokale Netzwerk durchsuchen oder den QR-Code mit der Seriennummer der JuiceBox scannen. 6. Geben Sie den erforderlichen PIN-Code ein, um den Vorgang abzuschließen. Der PIN- Code sollte von dem Benutzer freigegeben werden, der die JuiceBox als Erster mit seinem Konto verbunden hat.
- Seite 17 HINWEIS Der PIN-Code kann von einem Benutzer, der im Menü Settings der JuiceBox im Bereich Sharing bereits zugeordnet wurde, jederzeit abgerufen werden. 7. Das war’s! Ihre JuiceBox ist jetzt mit Ihrem Konto verbunden.
-
Seite 18: Laden Ihres Fahrzeugs
4.Laden Ihres Fahrzeugs 4.1 Connect&Charge-Modus In diesem Abschnitt wird beschrieben, wie Sie ein Fahrzeug an einer JuiceBox laden, die auf den Connect&Charge-Modus eingestellt ist. Um den Ladevorgang zu starten, verbinden Sie Ihr Ladekabel mit der JuiceBox-Steckdose und mit Ihrem Fahrzeug. Der Ladevorgang beginnt automatisch. -
Seite 19: Unlock To Charge-Modus
4.2 Unlock to Charge-Modus In diesem Abschnitt wird beschrieben, wie Sie mit der JuicePass-App ein Fahrzeug mit einer JuiceBox aufladen, die sich im Unlock-to-Charge-Modus befindet. 4.2.1 VERWENDEN DER JUICEPASS APP, UM DEN LADEVORGANG SOFORT ZU STARTEN Um den Ladevorgang zu starten, gehen Sie zum Bereich Home charging in der JuicePass App und wählen Sie SLIDE TO UNLOCK. - Seite 20 Um den Ladevorgang zu stoppen, wählen Sie SLIDE TO STOP in der JuicePass App. Der Ladevorgang wird automatisch gestoppt und das Ladekabel kann entfernt werden. HINWEIS Sie können auch einen Stopp-Befehl von Ihrem Fahrzeug aus senden.
-
Seite 21: Ladehistorie
5. Ladehistorie Menü > Um eine Historie durchgeführter Ladesitzungen anzuzeigen, wählen Meine Ladestizungen. Die Liste Ihrer Ladesitzungen wird angezeigt. -
Seite 22: Einstellungen
6. Einstellungen Um die JuiceBox-Seite aufzurufen, gibt es mehrere Möglichkeiten: 1. Klicken Sie in der oberen rechten Ecke des Bildschirms auf das JuiceBox-Symbol. Wählen Sie in der oberen linken Ecke des JuicePass-Startbildschirms Menü > Aufladen zu Hause... - Seite 23 Um auf das Menü Settings der JuiceBox zuzugreifen, klicken Sie auf das Zahnradsymbol neben dem Bild der JuiceBox. Das Einstellungsmenü bietet Zugriff auf die folgenden Aktionen: > JuiceBox info: Name und Adresse der JuiceBox > Configuration: Wählen Sie die Betriebsart und die Standardleistung der JuiceBox aus. >...
-
Seite 24: Led-Anzeige
7. LED-Anzeige FARBE BEDEUTUNG > Konstant leuchtend: Online Weiß > Blinkend: Online, warten auf Anschließen des Kabels (Dauer: 90 Sekunden) > Konstant leuchtend: Offline Lila > Blinkend: Offline, warten auf Anschließen des Kabels (Dauer: 90 Sekunden) > Konstant leuchtend: Ladevorgang abgeschlossen (Fahrzeug nimmt keine Leistung auf) >...
