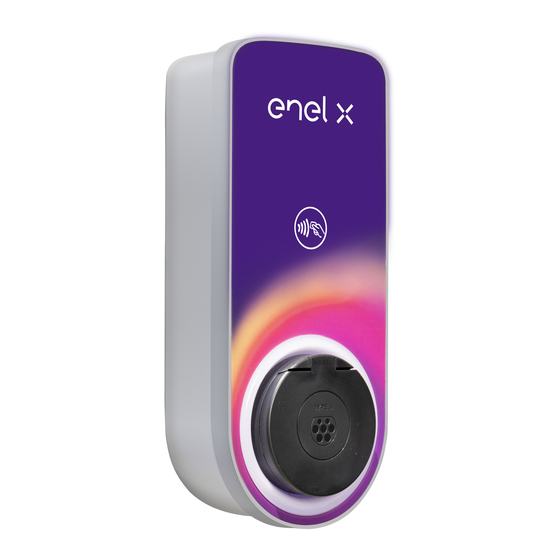

JuiceBox Pro & Pro Cellular Handbuch
JUICEBOX PRO & PRO CELLULAR HANDBUCH
Contents
JuiceBox Pro & Pro Cellular Handbuch ................................................................................................ 1
JuiceBox Pro & Pro Cellular .................................................................................................................. 1
Verpackungsinhalt................................................................................................................................ 2
Kenndaten und Abmessungen ............................................................................................................. 5
Benötigte Werkzeuge ........................................................................................................................... 6
Montage ............................................................................................................................................... 7
Installationsvoraussetzungen .......................................................................................................... 7
Montage ........................................................................................................................................... 8
LED-Anzeige ........................................................................................................................................ 18
Wichtige Sicherheitshinweise ............................................................................................................ 19
JuiceBox Pro & Pro Cellular
Dieses Online-Handbuch erläutert, wie Sie Ihre JuiceBox Pro & Pro Cellular installieren und
verwenden.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Enel X JuiceBox Pro
Inhaltszusammenfassung für Enel X JuiceBox Pro
-
Seite 1: Inhaltsverzeichnis
Kenndaten und Abmessungen ......................5 Benötigte Werkzeuge ........................... 6 Montage ............................... 7 Installationsvoraussetzungen ......................7 Montage ............................8 LED-Anzeige ............................18 Wichtige Sicherheitshinweise ......................19 JuiceBox Pro & Pro Cellular Dieses Online-Handbuch erläutert, wie Sie Ihre JuiceBox Pro & Pro Cellular installieren und verwenden. -
Seite 2: Verpackungsinhalt
JuiceBox Pro & Pro Cellular Handbuch Verpackungsinhalt JuiceBox mit M3 0,5 x 12- Error! mm-Schrauben (x3) und Refere Unterlegscheiben (x3) source found. Wandhalterung mit M5 x Error! 50-mm-Schrauben (x4) und Refere Unterlegscheiben (x4) source found. - Seite 3 JuiceBox Pro & Pro Cellular Handbuch M8 x 40-mm- Error! Wandanker/Dübel (x4) Refere source found. Ferrit Error! Refere source found. Aderendhülsen (x5) Error! Refere source found.
- Seite 4 JuiceBox Pro & Pro Cellular Handbuch Wetterfester Error! Dichtungsblock für externe Refere Antenne source • NOTE: Dieses Teil ist nur erforderlich, found. wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular). Nähere Informationen finden Sie im Abschnitt Einheiten mit WLAN- Anbindung (JuiceBox Pro &...
-
Seite 5: Kenndaten Und Abmessungen
JuiceBox Pro & Pro Cellular Handbuch Kenndaten und Abmessungen Kenndaten Ausgangsleistung Bis 3,7 kW, 16 A, 1-phasig Bis 7,4 kW, 32 A, 1-phasig Bis 22 kW, 32 A, 3-phasig Eingangsspannung 1-phasig: 230 V AC 3-phasig: 400 V AC Lademodus Modus 3... -
Seite 6: Benötigte Werkzeuge
• Bohrmaschine und passender M8 Wandanker Mauerwerks- oder Beton-Bohrer entsprechend des Wandtyps • NOTE: Bei der Montage von JuiceBox Pro Cellular in Bereichen mit schlechtem Empfang wird eine externe Antenne empfohlen. Nähere Informationen finden Sie im Abschnitt Einheiten mit WLAN-Anbindung (JuiceBox Pro & Pro Cellular): In Reichweite des lokalen WLAN-Netzes (mit Unterstützung von IEEE 802.11b/g/n bei 2,4 GHz) -
Seite 7: Montage
• In Reichweite des Ladeanschlusses des Fahrzeugs. Bitte überprüfen Sie die Länge des Ladekabels und die Positionierung der Ladebuchse an Ihrem Fahrzeug. • Einheiten mit WLAN-Anbindung (JuiceBox Pro & Pro Cellular): In Reichweite des lokalen WLAN-Netzes (mit Unterstützung von IEEE 802.11b/g/n bei 2,4 GHz) -
Seite 8: Montage
JuiceBox Pro & Pro Cellular Handbuch • 6-mm Frei liegend -Kabel (x3) • 3-phasiges einadriges-Kabel mit Ummantelung, 3-phasig (bis Unter Putz 22 kW) 400 V AC, 6 mm , für Phasen/Nullleiter • Einadriges „grün-gelbes“ 6-mm -Kabel für die Erdung • 6-mm... - Seite 9 JuiceBox Pro & Pro Cellular Handbuch NOTE: Die Befestigungsschraube braucht nicht vollständig entfernt zu werden. Sie wird zu einem späteren Zeitpunkt wieder festgezogen. 7. Suchen Sie nach der linken Befestigungsschraube, die den Dichtungsblock fixiert. Begeben Sie sich zur Befestigungsmutter an der Unterseite der Wandhalterung, halten Sie die Mutter mit einem 8-mm-Schraubenschlüssel fest und lösen Sie dann die...
- Seite 10 JuiceBox Pro & Pro Cellular Handbuch NOTE: Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular): Entfernen Sie die 3 Dichtungen vom Dichtungsblock. Entsorgen Sie die rechts außen befindliche Dichtung ohne Löcher. 9. Führen Sie die Zuleitungsdrähte durch das entsprechende Loch in der Wandhalterung:...
- Seite 11 Dichtung mit 2 oder 4 Löchern: L1, L2 (falls zutreffend), L3 (falls zutreffend) und Nullleiter (die Lage der einzelnen Drähte in der Dichtung ist nicht von Bedeutung) 1-phasige Installation 3-phasige Installation NOTE: Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular): Führen Sie das Koaxial-Verlängerungskabel durch die mitgelieferte Dichtung.
- Seite 12 11. Führen Sie die Drähte durch die Trennwand wie abgebildet in den oberen Teil des Gehäuses. 1-phasige Installation 3-phasige Installation NOTE: Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular): Führen Sie auch das Koaxial-Verlängerungskabel durch die Trennwand wie abgebildet in den oberen Teil des Gehäuses.
- Seite 13 12. Ziehen Sie die Drähte so weit wie möglich in den oberen Bereich des Gehäuses und installieren Sie dann die 2 Dichtungen in dem Dichtungsblock. 1-phasige Installation 3-phasige Installation NOTE: Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular): Bringen Sie die Dichtung an, die das Koaxial-Verlängerungskabel umfasst.
- Seite 14 JuiceBox Pro & Pro Cellular Handbuch 13. Halten Sie für beide Befestigungsschrauben, die den Dichtungsblock an der Wandhalterung fixieren, mit einem 8-mm-Schraubenschlüssel die Mutter fest, während Sie die Befestigungsschraube mit einem 4-mm-Inbusschlüssel festziehen (siehe Schritt Error! Reference source not found. und Error! Reference source not found.).
- Seite 15 JuiceBox Pro & Pro Cellular Handbuch 16. Platzieren Sie die Wandhalterung nach Wunsch. Während Sie die Wandhalterung in Position halten, verwenden Sie die 4 Montagebohrungen in der Wandhalterung als Schablone, um die Positionen der Bohrlöcher in der Wand zu markieren.
- Seite 16 JuiceBox Pro & Pro Cellular Handbuch 18. Montieren Sie die Wandhalterung mit den Schrauben und Unterlegscheiben. 1-phasige Installation 3-phasige Installation 19. Lösen Sie die Klemmschrauben an den Seiten der Klemmenleiste (x6). Bringen Sie die Drähte in der Klemmenleiste an. Stellen Sie sicher, dass alle Drähte richtig einrasten, und ziehen Sie dann die entsprechenden Klemmschrauben fest.
- Seite 17 1-phasige Installation 3-phasige Installation 21. Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular): Trennen Sie die interne Antenne vom Anschluss auf der Rückseite der JuiceBox und lassen Sie die Antenne einfach hängen. Schließen Sie das Koaxial-Verlängerungskabel an den Anschluss an der Rückseite der JuiceBox an.
-
Seite 18: Led-Anzeige

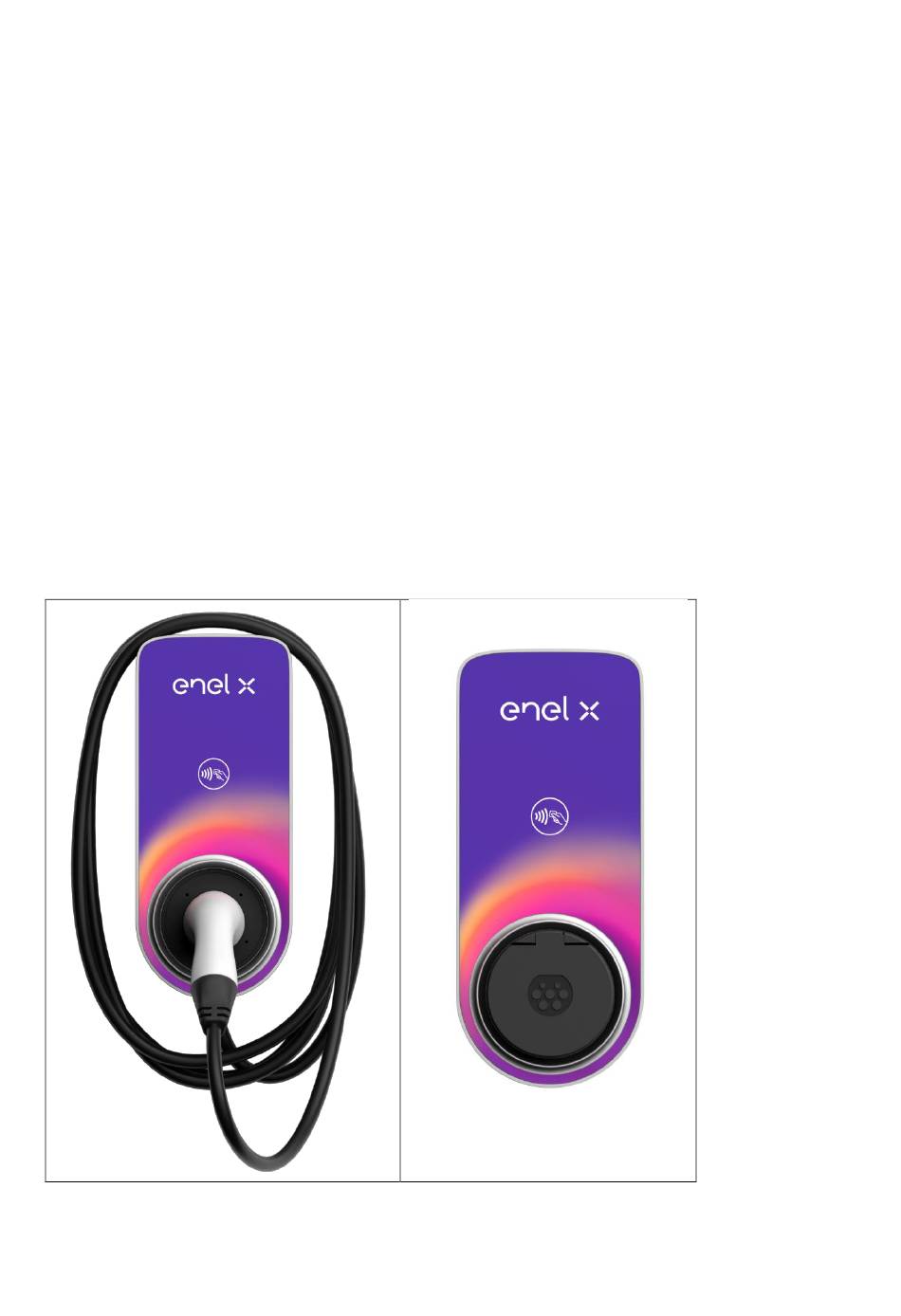

JuiceBox Pro & Pro Cellular Handbuch Steckdosenversion Kabelversion 23. Setzen Sie das Zuleitungskabel unter Spannung. Überprüfen Sie, dass die LED-Anzeige der JuiceBox innerhalb von 2 Minuten durchgängig lila leuchtet. LED-Anzeige Farbe Bedeutung • Konstant leuchtend: Online Weiß • Blinkend: Online, warten auf Anschließen des Kabels (Dauer: 90 Sekunden) •... -
Seite 19: Wichtige Sicherheitshinweise
JuiceBox Pro & Pro Cellular Handbuch • Konstant leuchtend: Start/Stopp-Befehl von App oder Grün RFID-Karte empfangen (Dauer: 3 Sekunden) • Blinkend: Aufladen • Blinkend: Standby Gelb • Konstant leuchtend: RFID nicht autorisiert oder Zeitüberschreitung (Dauer: 3 Sekunden) • Blinkend: Fehler Wichtige Sicherheitshinweise Lesen Sie alle Sicherheitshinweise, bevor Sie dieses Produkt installieren. - Seite 20 JuiceBox Pro & Pro Cellular Handbuch WARNING: Betreiben Sie die JuiceBox nicht außerhalb ihres Betriebstemperaturbereichs von - 25 °C bis +50 °C. WARNING: Dieses Gerät ist nur für Elektrofahrzeuge bestimmt, die während des Ladevorgangs keine Belüftung benötigen. WARNING: Dieses Produkt muss geerdet werden. Bei einer Fehlfunktion oder einem Ausfall bietet die Erdung einen Weg mit dem geringsten Widerstand für elektrischen Strom, um die Gefahr eines...
- Seite 21 JuiceBox Pro & Pro Cellular Handbuch Lokalen Gesetzen und Vorschriften sowie Art. 14 der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)bedeutet das Symbol mit der durchgestrichenen Abfalltonne auf einem Gerät oder seiner Verpackung, dass das Produkt vom Hausmüll getrennt entsorgt werden...
- Seite 22 JuiceBox Pro & Pro Cellular Handbuch Wenn dieses Produkt das Ende seiner Lebensdauer erreicht, bringen Sie es zu einer offiziellen Sammelstelle. Durch die getrennte Sammlung und Wiederverwertung des Produkts zum Entsorgungszeitpunkt tragen Sie zur Schonung natürlicher Ressourcen bei und stellen sicher, dass das Produkt in...
