Zusammensetzung Der Siemens Protection Kits - Enel X JUICEBOX PRO Installationshandbuch

ON
COM
OFF
L
N

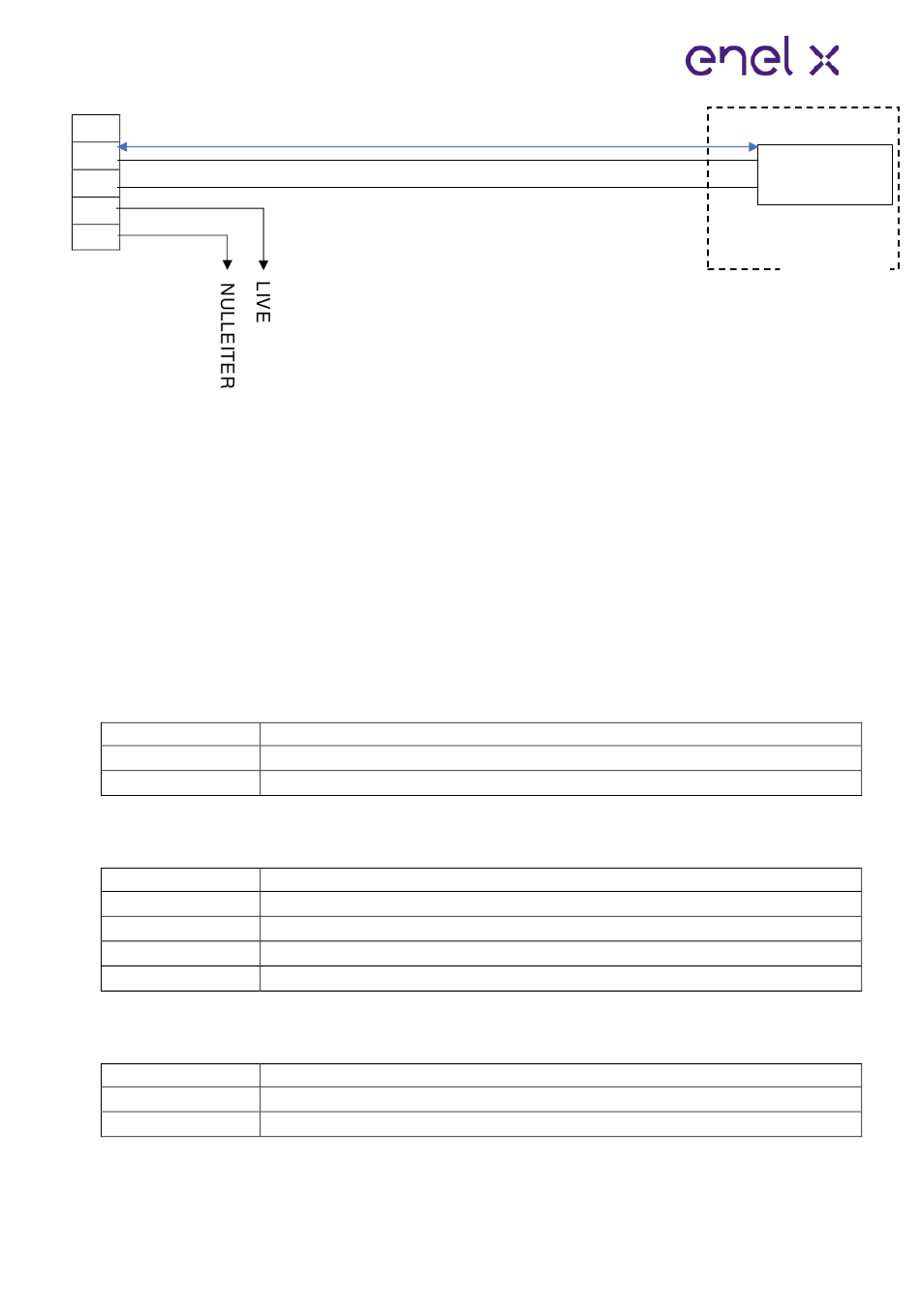

HINWEIS: Die Stromversorgung des Motors muss den Schutzvorrichtungen der
JuiceBox nachgelagert installiert werden.
4. Stellen Sie auf der Komponente 5ST3054 „Basic AC 230V Remote Control"
(Fernsteuerung BASIC AC 230V) den Schalter auf die Position „RC ON" (RC EIN).
3 Zusammensetzung der Siemens Protection
Kits
1. JuiceBox-Steckdosenversion 3,7 kW
Meldungscode
5SL42207
5SM23236
2. JuiceBox-Kabelversion und JuiceBox-Steckdosenversion mit Steuerplatine 3,7 kW
Meldungscode
5SL42207
5SM23236
5ST3054
5ST38206
3. JuiceBox-Steckdosenversion 7,4 kW
Meldungscode
5SL42407
5SM23236
INTERN
Lmax < 1500 m
Komponente
Magnetothermischer Schalter 10 kA, 2-polig, Kennlinie C, 20 A
Reine Fehlerstrom-Schutzeinrichtung Id=0,03 A, 2-polig, Typ A, 40 A
Komponente
Magnetothermischer Schalter 10 kA, 2-polig, Kennlinie C, 20 A
Reine Fehlerstrom-Schutzeinrichtung Id=0,03 A, 2-polig, Typ A, 40 A
Modulare Motorsteuerung BASIC-Version für 5SY, 5SL
Motorsteuerungsadapter für 5SL 2P
Komponente
Magnetothermischer Schalter 10 kA, 2-polig, Kennlinie C, 40A
Reine Fehlerstrom-Schutzeinrichtung Id=0,03 A, 2-polig, Typ A, 40 A
Steuerplatine
JuiceBox
