Enel X JUICEBOX PRO Installationshandbuch Seite 75

HINWEIS: Bei Verbindung mit einem einphasigen Stromnetz, vertraglich zugesicherte
Leistung bis 10 kW. Schließen Sie das Einphasen-Stromnetz an den Klemmen T und N
des JuiceMeter an (siehe entsprechende Konfiguration im Abschnitt 3.3 dieses
Handbuchs).
• Maximalbereich für den Einphasenbetrieb (nur für einen kurzen Zeitraum):
60 A, Steigerung auf bis zu 13,8 KW
• Genauigkeit: Klasse I (±1%) für aktive Energie
• Messkategorie: Kategorie II gemäß EN 61010-2-030
Mit IT-GRID kompatible Version:
Dreiphasen-IT-System ohne Neutralleiter mit verketteter Spannung von 230 V
Der Stromwandler verfügt über eine
Öffnung mit einem Durchmesser
von 10 mm/0,39".

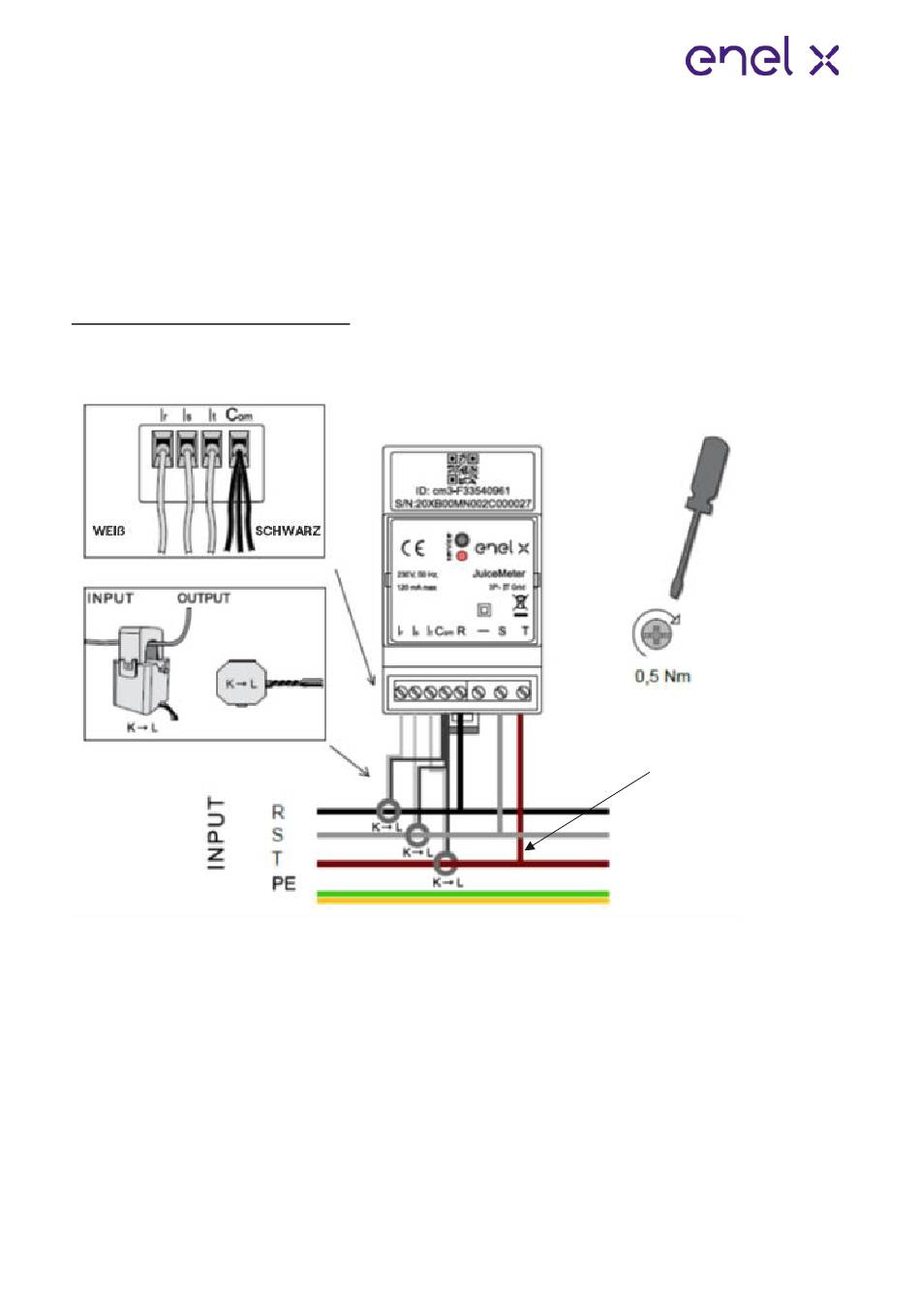

DREIPHASEN-Messmethode: mit mehrteiligem Stromwandlern für die Strommessung.
Muss mit den schwarzen Drähten an der Klemme „Com" und den weißen Drähten an den
jeweiligen Klemmen „lr", „ls" und „lt" verbunden werden (siehe Schaltplan).
Die Spannung wird über die Klemmen „R" und „S" sowie „R" und „T" gemessen. „T" und „N"
werden außerdem für die Einphasen-Stromversorgung des Geräts verwendet.
Stromwandler: müssen
nachfolgenden Schaltplan). Achten Sie auf die Markierung „K → L" auf den Stromwandlern.
Achten Sie auf die Klemmen zum Anschließen der Stromwandler, die dem Primärstromkreis
zugeordnet sind. Die Stromwandler müssen verdrahtet und in einem Schaltschrank
verwendet werden, der zum Schutz der Benutzer isoliert ist.
INTERN
mit den Dreiphasenkabeln
Für die Kabel R, S und T
muss der Installateur
Shunts des Stromkabels
mit dem in Punkt 4
angegebenen Querschnitt
vornehmen.
verbunden werden (siehe
