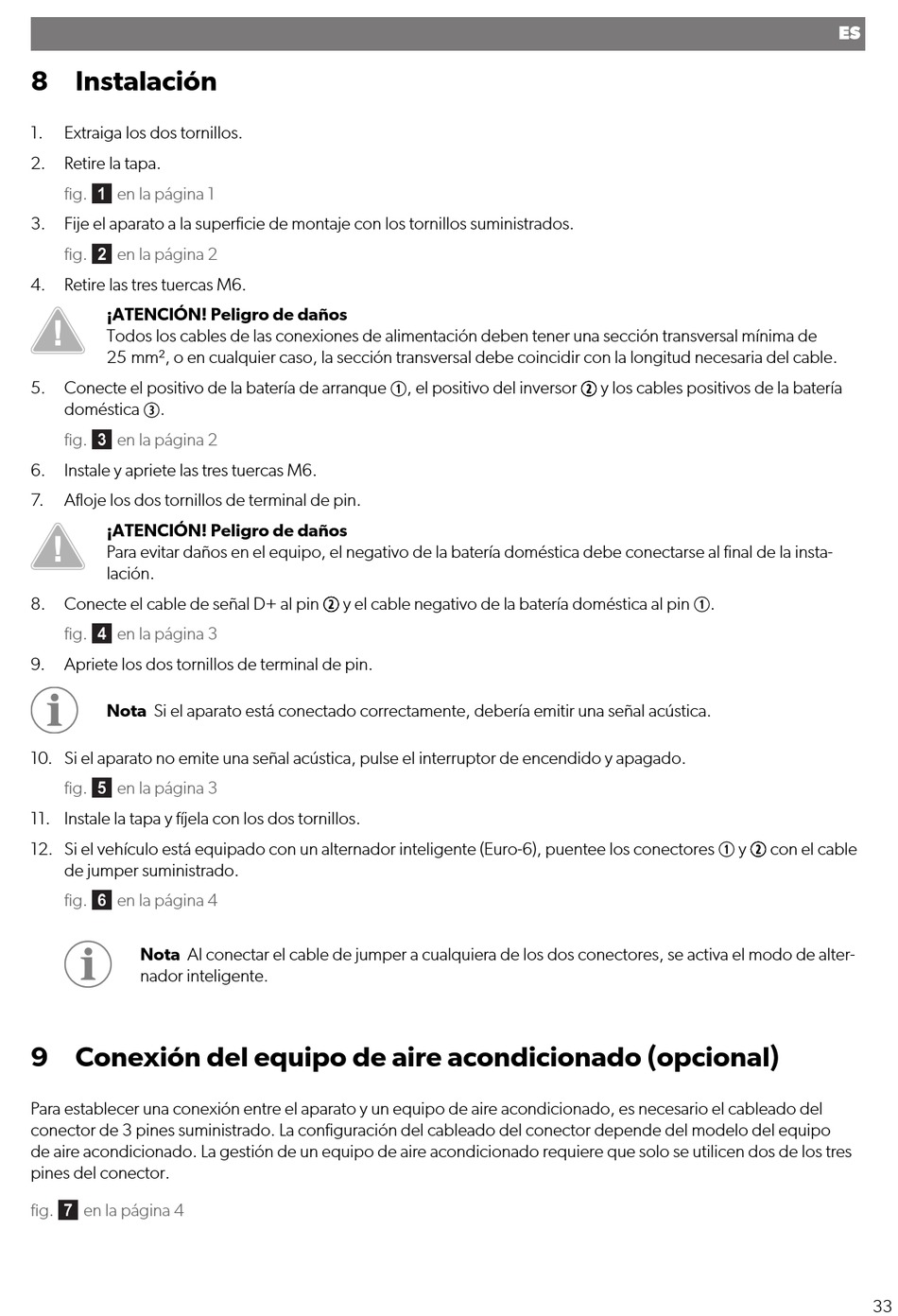

8 Instalación
1.
Extraiga los dos tornillos.
2. Retire la tapa.
fig.
en la página 1
3. Fije el aparato a la superficie de montaje con los tornillos suministrados.
fig.
en la página 2
4. Retire las tres tuercas M6.
¡ATENCIÓN! Peligro de daños
Todos los cables de las conexiones de alimentación deben tener una sección transversal mínima de
25 mm², o en cualquier caso, la sección transversal debe coincidir con la longitud necesaria del cable.
5. Conecte el positivo de la batería de arranque
doméstica
.
fig.
en la página 2
6. Instale y apriete las tres tuercas M6.
7.
Afloje los dos tornillos de terminal de pin.
¡ATENCIÓN! Peligro de daños
Para evitar daños en el equipo, el negativo de la batería doméstica debe conectarse al final de la insta-
lación.
8. Conecte el cable de señal D+ al pin
fig.
en la página 3
9.
Apriete los dos tornillos de terminal de pin.
Nota Si el aparato está conectado correctamente, debería emitir una señal acústica.
10. Si el aparato no emite una señal acústica, pulse el interruptor de encendido y apagado.
fig.
en la página 3
11. Instale la tapa y fíjela con los dos tornillos.
12. Si el vehículo está equipado con un alternador inteligente (Euro-6), puentee los conectores
de jumper suministrado.
fig.
en la página 4
Nota Al conectar el cable de jumper a cualquiera de los dos conectores, se activa el modo de alter-
nador inteligente.
9 Conexión del equipo de aire acondicionado (opcional)
Para establecer una conexión entre el aparato y un equipo de aire acondicionado, es necesario el cableado del
conector de 3 pines suministrado. La configuración del cableado del conector depende del modelo del equipo
de aire acondicionado. La gestión de un equipo de aire acondicionado requiere que solo se utilicen dos de los tres
pines del conector.
fig.
en la página 4
, el positivo del inversor
y el cable negativo de la batería doméstica al pin
y los cables positivos de la batería
.
y
ES
con el cable
33
