3.1. Montage
Das ECC2 Touch Gerät darf nicht an Stellen montiert werden, die öffentlich zugänglich sind (z.B.
Verkehrs- oder Gehwege). Es wird empfohlen, die Bedieneinheit in einem Raum anzubringen, der für
das Bedienungs- und Aufsichtspersonal leicht zugänglich ist. Das Zentralgerät sollte an einer glatten
Wand montiert werden. Vor der Montage bitte seitlichen Abdeckungen (Siehe Abbildung 2 Seitliche
Abdeckung) demontieren.
Anschließend die benötigten, in rot markierten Nock-Out Löcher (siehe Abbildung 3 Nock-Out Löcher)
für die Montage und die Kabeldurchführung herausbrechen und das Gerät mit entsprechenden
Schrauben befestigen. Die Schrauben mit angemessener Kraft anziehen.
3.2. Netzanschluss
Die Zuleitungen werden durch die vorher ausgebrochenen Durchlässe eingeführt. Die Netzversorgung
erfolgt über die rechte Seite. Die entsprechenden Klemmen (L, N, PE) sind in Abbildung 4
Netzanschluss gezeigt.
Die Spannung darf erst nach der vollständigen Montage der Anlage wieder zugeschaltet
263 mm
werden.
ECC2 Touch Bedienungsanleitung V2.1

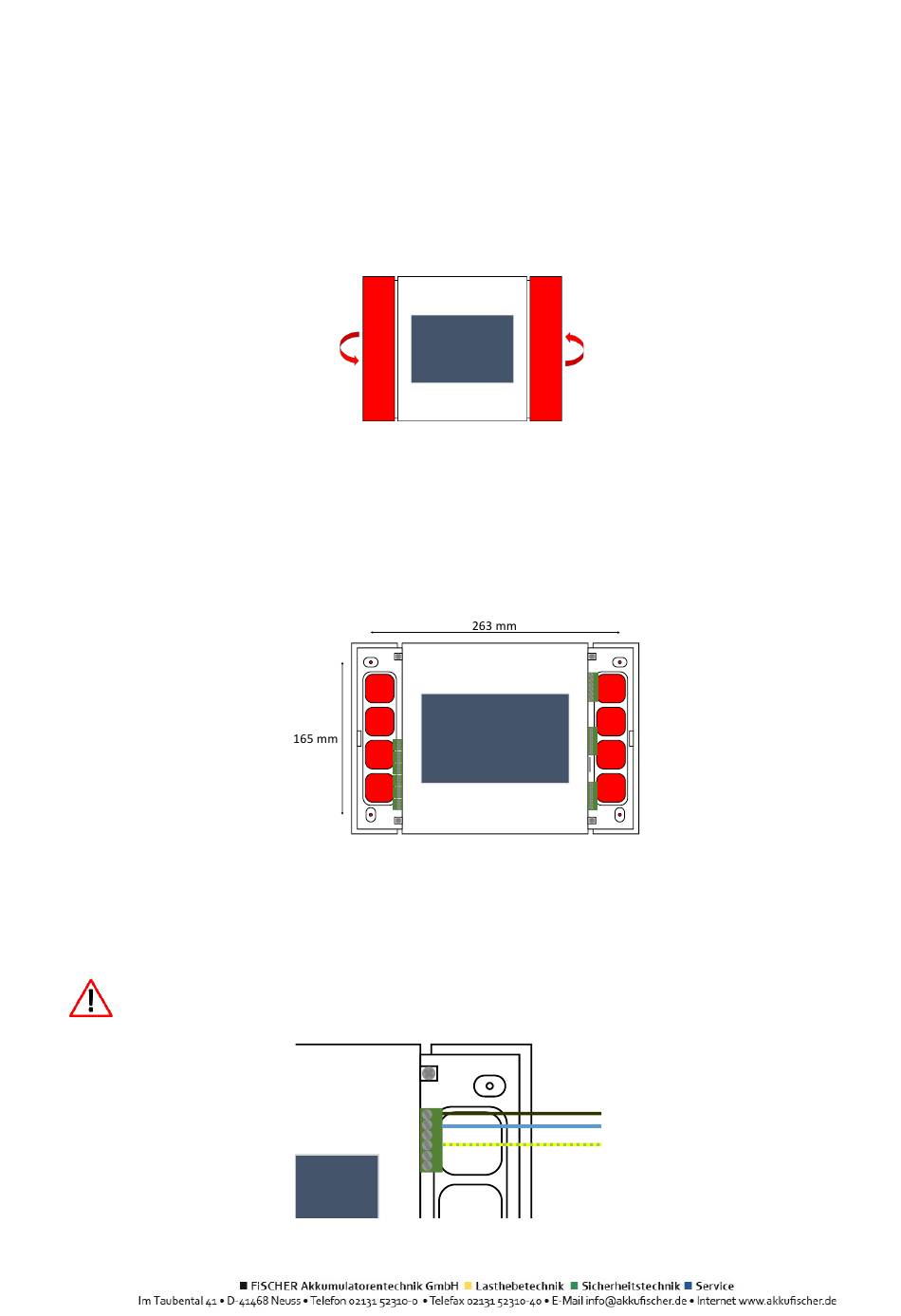

Abbildung 2 Seitliche Abdeckung
Abbildung 3 Nock-Out Löcher
Abbildung 4 Netzanschluss
