5.1. Leuchten zum System hinzufügen
Das ECC2-Touch System bietet die Möglichkeit automatisiert nach angeschlossenen Leuchten zu
suchen. Die gefunden Leuchten werden automatisch der Standardgruppe hinzugefügt.
In der Leuchtenliste sind alle gefundenen Leuchten aufgelistet. Die Leuchten können anhand ihrer
eindeutigen Adresse identifiziert werden, welche auf dem zusätzlichen Aufkleber des ECC2-Bausteins
angebracht sind. Hier ist es auch möglich mehrere Leuchten auszuwählen. Die Funktionen der
Menüpunkte in der linken Liste sind in der Tabelle 1 Funktionen in der TabView gezeigt.
5.2. Funktionstest
Die ECC2-Touch Anlage kann einen manuellen Funktionstest durchführen. Dies kann auf
Buskartenebene, einzelnen Leuchten sowie Gruppenebene oder sogar des gesamten Systems
durchgeführt zu werden. Bei der Ersteinrichtung empfiehlt sich ein globaler Funktionstest:
ECC2 Touch Bedienungsanleitung V2.1

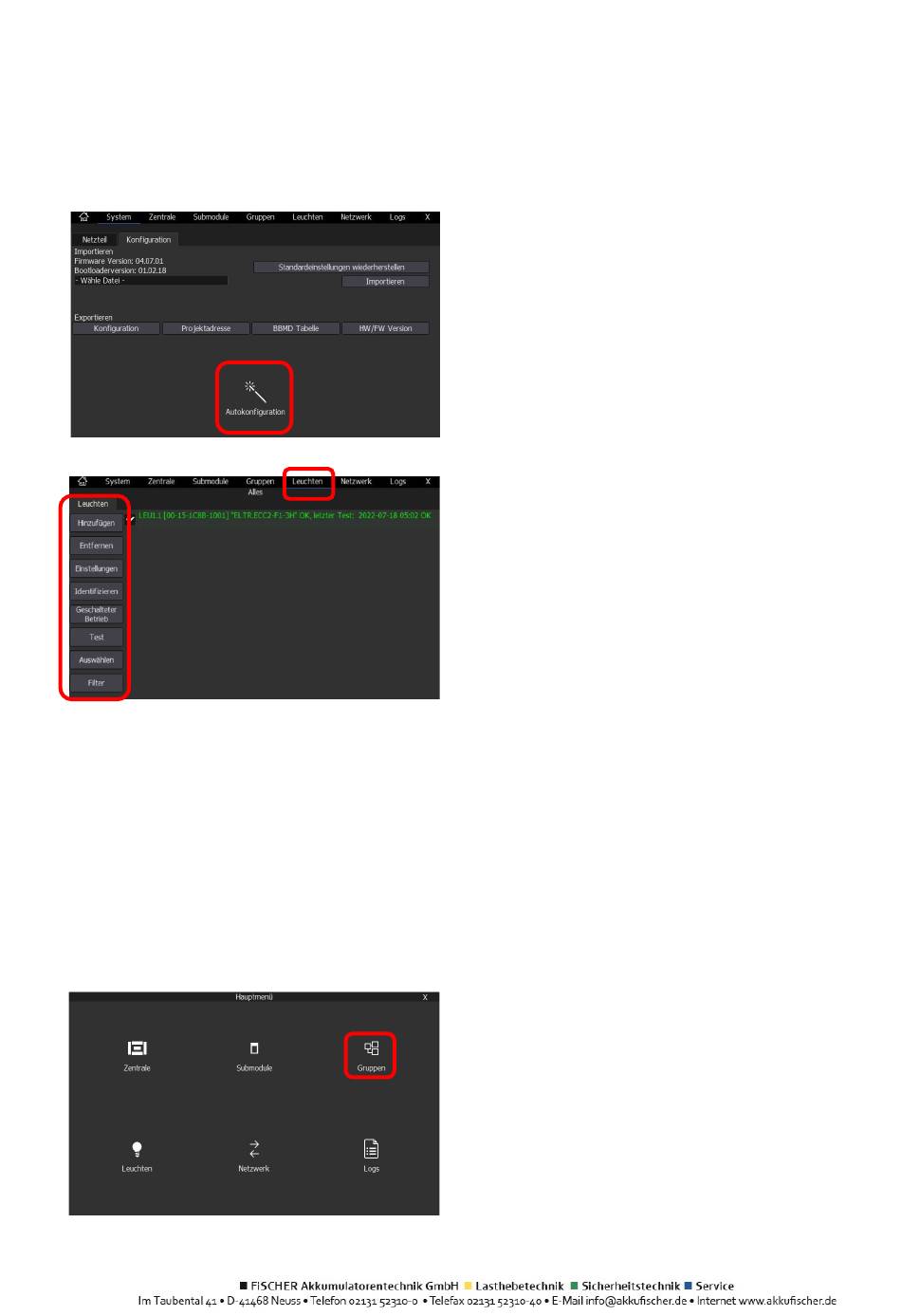

Die automatische Suche wird über einen Klick auf
Autokonfiguration gestartet. Dabei sucht die ECC2-
Touch die Leuchten auf allen drei Buskarten. Ein
Popup Info zeigt den Status. Wenn das Popup Info
verschwindet, ist die Suche abgeschlossen. Alle
gefunden Leuchten werden in die Standardgruppe
eingeordnet.
Um zu überprüfen ob alle Leuchten gefunden
wurden, muss man in die Liste für die Leuchten
wechseln. Dies geschieht mit einem Druck auf das
den Tab „Leuchten".
Im Hauptmenü den Menüpunkt „Gruppe" drücken.
Nach der Autokonfiguration befinden sich alle
Leuchten in der Standardgruppe.
17
