SUN2000-(3KTL-10KTL)-M1
Benutzerhandbuch

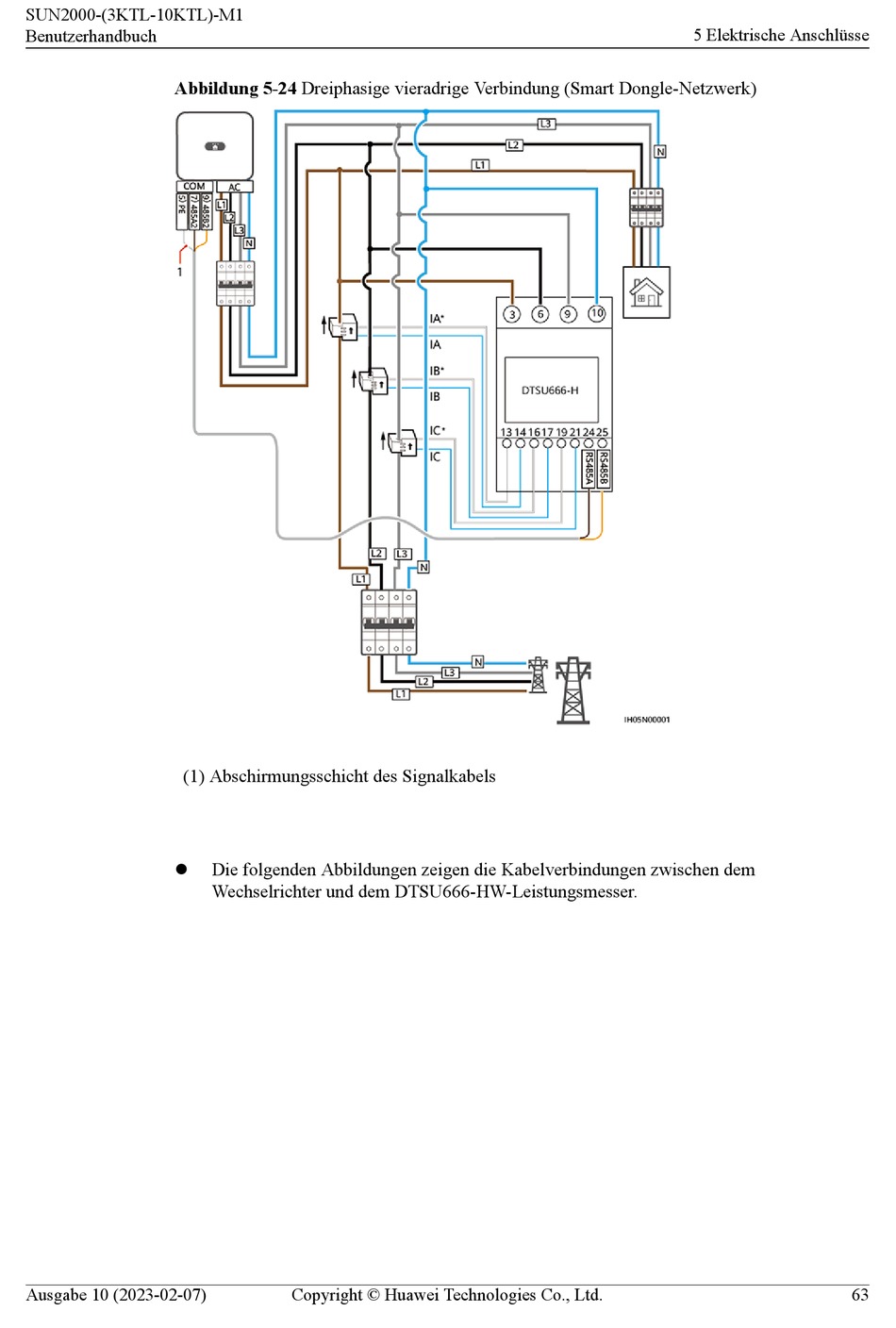

Abbildung 5-24 Dreiphasige vieradrige Verbindung (Smart Dongle-Netzwerk)
(1) Abschirmungsschicht des Signalkabels
l
Ausgabe 10 (2023-02-07)
Die folgenden Abbildungen zeigen die Kabelverbindungen zwischen dem
Wechselrichter und dem DTSU666-HW-Leistungsmesser.
Copyright © Huawei Technologies Co., Ltd.
5 Elektrische Anschlüsse
63
