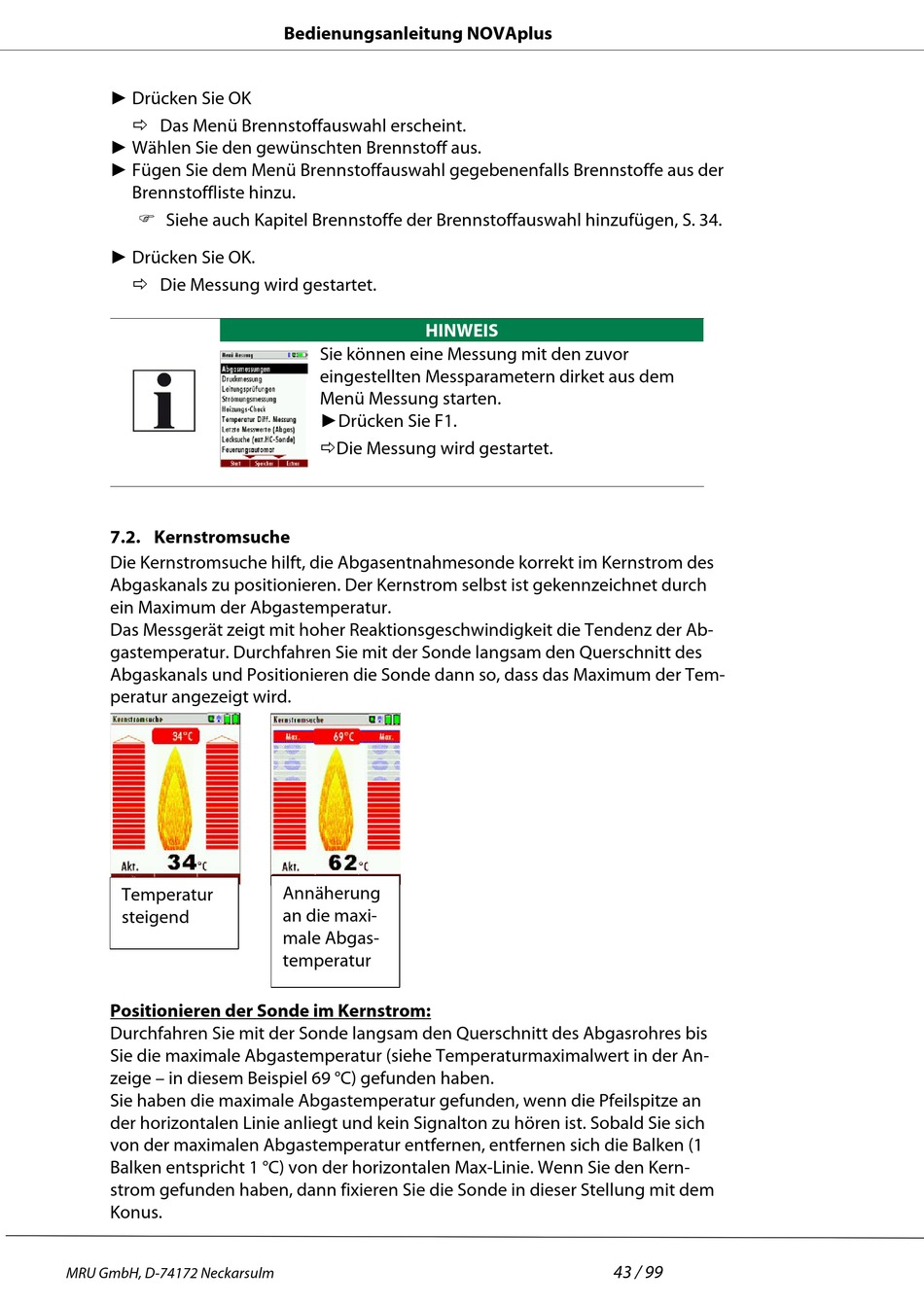

Kernstromsuche - MRU NOVAplus Bedienungsanleitung

► Drücken Sie OK
 Das Menü Brennstoffauswahl erscheint.
► Wählen Sie den gewünschten Brennstoff aus.
► Fügen Sie dem Menü Brennstoffauswahl gegebenenfalls Brennstoffe aus der
Brennstoffliste hinzu.
 Siehe auch Kapitel Brennstoffe der Brennstoffauswahl hinzufügen, S. 34.
► Drücken Sie OK.
 Die Messung wird gestartet.

7.2. Kernstromsuche

Die Kernstromsuche hilft, die Abgasentnahmesonde korrekt im Kernstrom des
Abgaskanals zu positionieren. Der Kernstrom selbst ist gekennzeichnet durch
ein Maximum der Abgastemperatur.
Das Messgerät zeigt mit hoher Reaktionsgeschwindigkeit die Tendenz der Ab-
gastemperatur. Durchfahren Sie mit der Sonde langsam den Querschnitt des
Abgaskanals und Positionieren die Sonde dann so, dass das Maximum der Tem-
peratur angezeigt wird.
Temperatur
steigend
Positionieren der Sonde im Kernstrom:
Durchfahren Sie mit der Sonde langsam den Querschnitt des Abgasrohres bis
Sie die maximale Abgastemperatur (siehe Temperaturmaximalwert in der An-
zeige – in diesem Beispiel 69 °C) gefunden haben.
Sie haben die maximale Abgastemperatur gefunden, wenn die Pfeilspitze an
der horizontalen Linie anliegt und kein Signalton zu hören ist. Sobald Sie sich
von der maximalen Abgastemperatur entfernen, entfernen sich die Balken (1
Balken entspricht 1 °C) von der horizontalen Max-Linie. Wenn Sie den Kern-
strom gefunden haben, dann fixieren Sie die Sonde in dieser Stellung mit dem
Konus.
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung NOVAplus
HINWEIS
Sie können eine Messung mit den zuvor
eingestellten Messparametern dirket aus dem
Menü Messung starten.
►Drücken Sie F1.
Die Messung wird gestartet.
Annäherung
an die maxi-
male Abgas-
temperatur
43 / 99
