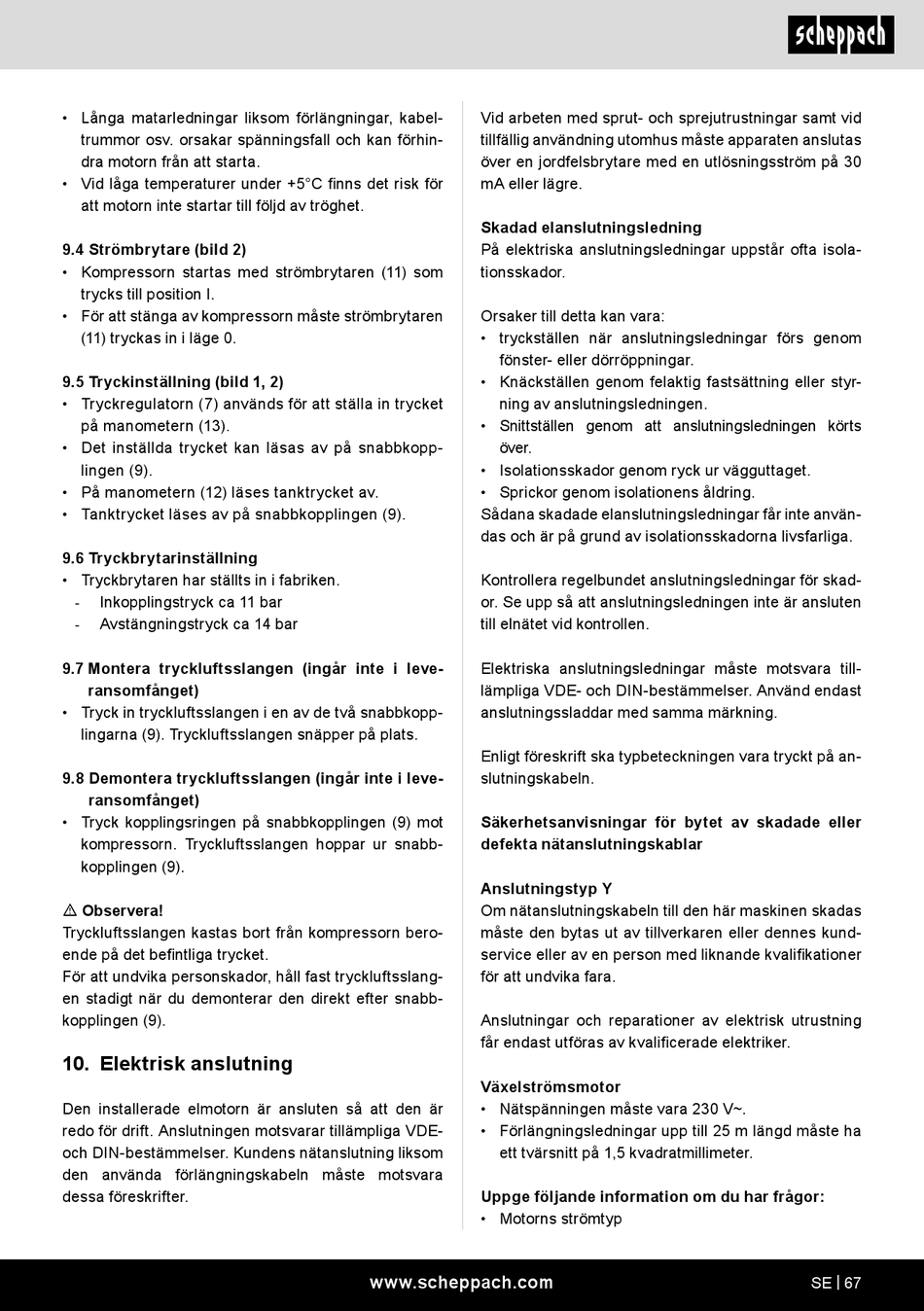

• Långa matarledningar liksom förlängningar, kabel-
trummor osv. orsakar spänningsfall och kan förhin-
dra motorn från att starta.
• Vid låga temperaturer under +5°C finns det risk för
att motorn inte startar till följd av tröghet.
9.4 Strömbrytare (bild 2)
• Kompressorn startas med strömbrytaren (11) som
trycks till position I.
• För att stänga av kompressorn måste strömbrytaren
(11) tryckas in i läge 0.
9.5 Tryckinställning (bild 1, 2)
• Tryckregulatorn (7) används för att ställa in trycket
på manometern (13).
• Det inställda trycket kan läsas av på snabbkopp-
lingen (9).
• På manometern (12) läses tanktrycket av.
• Tanktrycket läses av på snabbkopplingen (9).
9.6 Tryckbrytarinställning
• Tryckbrytaren har ställts in i fabriken.
Inkopplingstryck ca 11 bar
-
Avstängningstryck ca 14 bar
-
9.7 Montera tryckluftsslangen (ingår inte i leve-
ransomfånget)
• Tryck in tryckluftsslangen i en av de två snabbkopp-
lingarna (9). Tryckluftsslangen snäpper på plats.
9.8 Demontera tryckluftsslangen (ingår inte i leve-
ransomfånget)
• Tryck kopplingsringen på snabbkopplingen (9) mot
kompressorn. Tryckluftsslangen hoppar ur snabb-
kopplingen (9).
m Observera!
Tryckluftsslangen kastas bort från kompressorn bero-
ende på det befintliga trycket.
För att undvika personskador, håll fast tryckluftsslang-
en stadigt när du demonterar den direkt efter snabb-
kopplingen (9).

10. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar tillämpliga VDE-
och DIN-bestämmelser. Kundens nätanslutning liksom
den använda förlängningskabeln måste motsvara
dessa föreskrifter.
Vid arbeten med sprut- och sprejutrustningar samt vid
tillfällig användning utomhus måste apparaten anslutas
över en jordfelsbrytare med en utlösningsström på 30
mA eller lägre.
Skadad elanslutningsledning
På elektriska anslutningsledningar uppstår ofta isola-
tionsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte använ-
das och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet anslutningsledningar för skad-
or. Se upp så att anslutningsledningen inte är ansluten
till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara till-
lämpliga VDE- och DIN-bestämmelser. Använd endast
anslutningssladdar med samma märkning.
Enligt föreskrift ska typbeteckningen vara tryckt på an-
slutningskabeln.
Säkerhetsanvisningar för bytet av skadade eller
defekta nätanslutningskablar
Anslutningstyp Y
Om nätanslutningskabeln till den här maskinen skadas
måste den bytas ut av tillverkaren eller dennes kund-
service eller av en person med liknande kvalifikationer
för att undvika fara.
Anslutningar och reparationer av elektrisk utrustning
får endast utföras av kvalificerade elektriker.
Växelströmsmotor
• Nätspänningen måste vara 230 V~.
• Förlängningsledningar upp till 25 m längd måste ha
ett tvärsnitt på 1,5 kvadratmillimeter.
Uppge följande information om du har frågor:
• Motorns strömtyp
www.scheppach.com SE | 67
