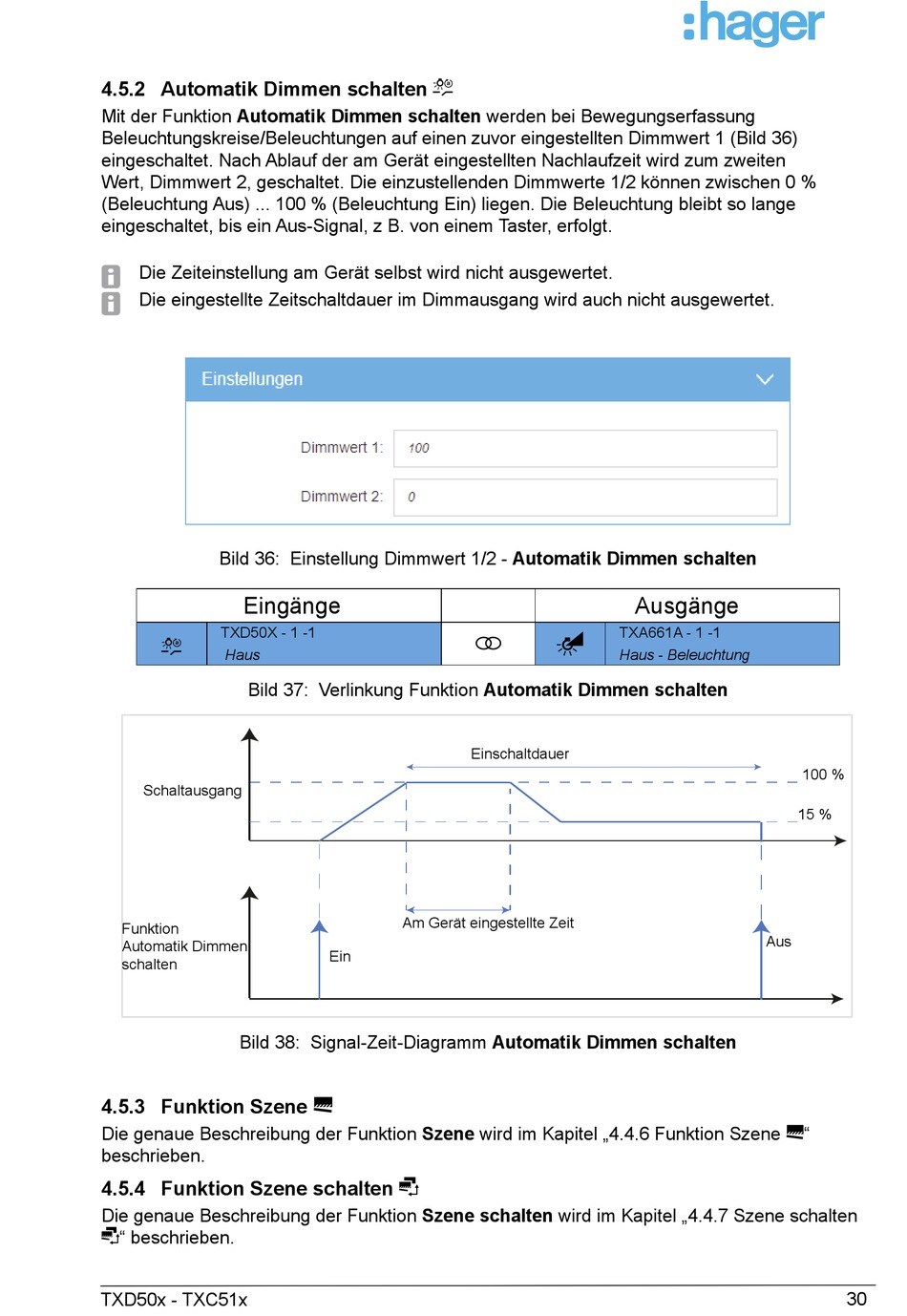

4.5.2 Automatik Dimmen schalten 
Mit der Funktion Automatik Dimmen schalten werden bei Bewegungserfassung
Beleuchtungskreise/Beleuchtungen auf einen zuvor eingestellten Dimmwert 1 (Bild 36)
eingeschaltet� Nach Ablauf der am Gerät eingestellten Nachlaufzeit wird zum zweiten
Wert, Dimmwert 2, geschaltet. Die einzustellenden Dimmwerte 1/2 können zwischen 0 %
(Beleuchtung Aus) ... 100 % (Beleuchtung Ein) liegen. Die Beleuchtung bleibt so lange
eingeschaltet, bis ein Aus-Signal, z B. von einem Taster, erfolgt.
Die Zeiteinstellung am Gerät selbst wird nicht ausgewertet�
Die eingestellte Zeitschaltdauer im Dimmausgang wird auch nicht ausgewertet�

Bild 36: Einstellung Dimmwert 1/2 - Automatik Dimmen schalten

Eingänge
TXD50X - 1 -1


Haus

Bild 37: Verlinkung Funktion Automatik Dimmen schalten

Schaltausgang
Funktion
Automatik Dimmen
schalten

Bild 38: Signal-Zeit-Diagramm Automatik Dimmen schalten

4.5.3 Funktion Szene  
Die genaue Beschreibung der Funktion Szene wird im Kapitel „4�4�6 Funktion Szene   "
beschrieben�
4.5.4 Funktion Szene schalten  
Die genaue Beschreibung der Funktion Szene schalten wird im Kapitel „4�4�7 Szene schalten
  " beschrieben�
TXD50x - TXC51x
 
Einschaltdauer
Am Gerät eingestellte Zeit
Ein
Ausgänge
TXA661A - 1 -1
 
Haus - Beleuchtung
100 %
15 %
Aus
30
