hager TRC301B Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für TRC301B:
- Bedienungsanleitung (6 Seiten) ,
- Kurzanleitung (6 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
5
Bestellnummer
TRC301B
Inhaltsverzeichnis
1. Präsentation...................................................................................................................................................................... 2
1.1 Allgemeines ................................................................................................................................................................. 2
1.2 Produktbeschreibung................................................................................................................................................... 2
1.3 Funktionsbeschreibung ............................................................................................................................................... 3
2. Konfiguration und Parametrierung .................................................................................................................................... 4
2.1 Konfiguration ............................................................................................................................................................... 4
2.2 Funktion Öffnungsmelder - Zustandsanzeige.............................................................................................................. 4
2.3 Schaltende oder dimmende Beleuchtungsbefehle ...................................................................................................... 5
2.4 Funktion Rollladen / Jalousien..................................................................................................................................... 6
2.5 Heizungs-Funktion....................................................................................................................................................... 8
2.6 Szenen-Funktionen ..................................................................................................................................................... 8
3. Modus ''+ Info'' und ''Expert'' des TX100........................................................................................................................... 9
3.1 Modus + Info................................................................................................................................................................ 9
3.2 Expertenmodus ........................................................................................................................................................... 9
4. Funktion Werkseinstellung.............................................................................................................................................. 11
4.1 Werkseinstellung durch den TX100........................................................................................................................... 11
4.2 Rücksetzung auf die Werkseinstellung am Produkt .................................................................................................. 11
5. Eigenschaften ................................................................................................................................................................. 11
TRC301B
Verknüpfungsgerät Tebis TX100
Elektrische / mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts
Produktbezeichnung
Öffnungsmelder Funk
1
Öffnungsmelder Funk quicklink
TP-Produkt
TX100 Version
Funkprodukt
2.7.0
6T 8086-01a
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für hager TRC301B
Inhaltszusammenfassung für hager TRC301B
-
Seite 1: Inhaltsverzeichnis

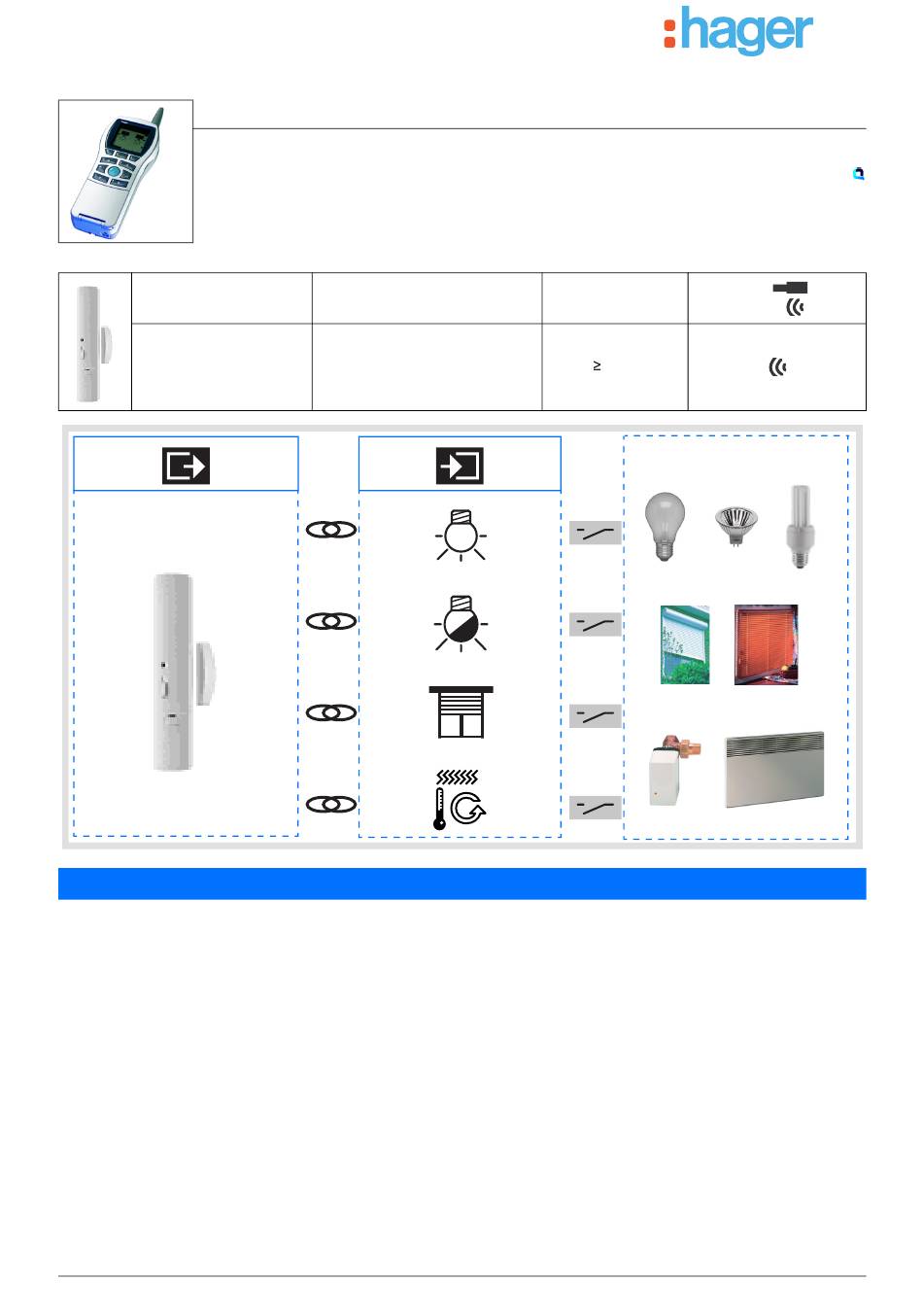

Verknüpfungsgerät Tebis TX100 Öffnungsmelder Funk quicklink Elektrische / mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts TP-Produkt Bestellnummer Produktbezeichnung TX100 Version Funkprodukt TRC301B Öffnungsmelder Funk 2.7.0 Inhaltsverzeichnis 1. Präsentation..................................2 1.1 Allgemeines ................................. 2 1.2 Produktbeschreibung..............................2 1.3 Funktionsbeschreibung ............................... 3 2. -
