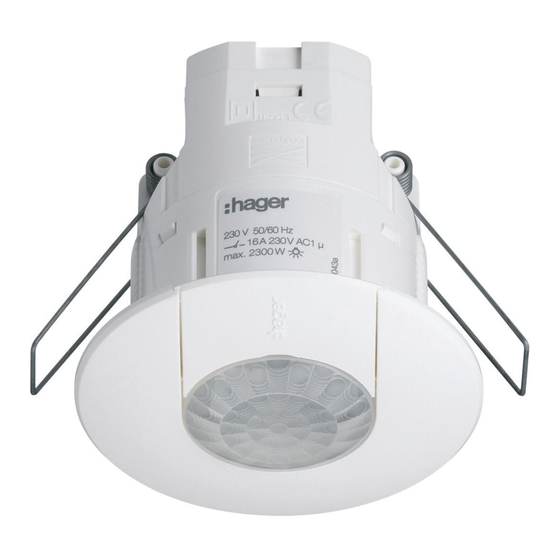

hager EE815 Bedienungsanleitung

EE815
Beschreibung
Melder-Linse
Quittierungs-LED für Test
und IR-Empfang
IR-Sensor (Melder)
Detektionsbereich
x
y
h 2,5m 3m 3,5m
x 5m 5m 5m
y 7m 8m 9m
1
• £
Präsenzmelder Einbau 360°
Helligkeitssensor
(unterhalb der Melder-Linse)
Flügelfedern
IR-Empfänger (Fernbedienungen)
Überlappung
2,5m
Der Y - Wert gibt den Detektionsbereich für Bewegung an.
Je näher die Bewegung dem Zentrum kommt, desto
präziser ist die Erkennung.
1
Potentiometer
2
und
auto
test
1
lux
2
on
1 min
20 min
1 h
6m
2,5m
2,5m
1m
Bedienungsanleitung
Einstellungen
auto
test
1
lux
1
2
on
1 min
2
20 min
1 h
Helligkeitsbereich
Potentiometer ungefährer Wert
-Stellung in Lux *
Autotest Vorgegebener
1 200
>1 ... 2 < > 200 ... 400 <
2 400
>2 ... On < > 400 ... 1000 <
On 1000
* Die Genauigkeit der Helligkeitsmessung (Lux)
wird von der Umgebung beeinflusst (Möbel,
Böden, Wände usw.). Bei Bedarf ist die
Helligkeit mittels Potentiometer oder
Fernbedienung anzupassen.
Setup- Fernbedienung
Wenn das Potentiometer auf "Autotest"
steht, lassen sich anhand der
Fernbedienung EE807 folgende
Parameter einstellen :
- Helligkeit in Lux (
)
- Zeitverzögerung ( )
- Präsenz-/Abwesenheitsmeldung
- Start
- Zelle aktiv/ passiv .
Benutzer- Fernbedienung
Ein- und Ausschalten der Last wie mit
einem Schalter ( ) und hat damit
die gleiche Funktion wie ein
Wandschalter.
Anwendung
Flur
Büros
Büros
+
-
M
