hager Tebis TRE301 Applikationsbeschreibung
Vorschau ausblenden
Andere Handbücher für Tebis TRE301:
- Bedienungsanleitung (4 Seiten) ,
- Bedienungsanleitung (5 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
5
Bestellnummer
Bestellnummer
TRE301
TRE302
TRB302A
TRB302B
WKT302R
WKT304R
WKT306R
TU402
TU404
TU406
TU418
TU444
TRE301 / 302
TRB302A / B
WKT302R / 304R / 306R
TU402 / 404 / 406 / 418 / 444
Beleuchtungssteuerung
Dimm-Befehl
Rollladen- und
Jalousiensbefehl
Heizungssteuerung
Zwangssteuerung
Szene
Zustandsanzeige
TRE301-TRE302-TRB302A-TRB302B-WKT302R
WKT304R-WKT306R-TU402-TU404-TU406-TU418-TU444
Applikationsbeschreibung Tebis
Elektrische / mechanische Eigenschaften: siehe Produktbeschreibungen
Produktbezeichnung

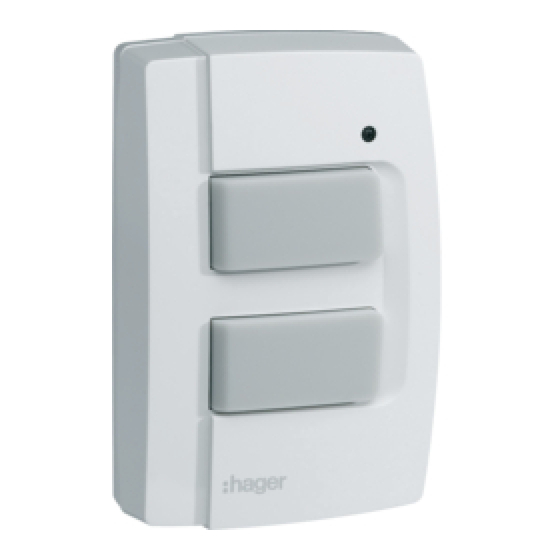

Tastsensor IP55 1 Eingang
Tastsensor IP55 2 Eingänge
UP-Binäreingang 2-fach, mit Batterie
UP-Binäreingang, 2-fach
Tastsensor Funk 2 Eingänge
Tastsensor Funk 4 Eingänge
Tastsensor Funk 6 Eingänge
Funk-Fernbedienung 2 Eingänge
Funk-Fernbedienung 4 Eingänge Funk-
Fernbedienung 6 Eingänge
Funk-Fernbedienung 18 Eingänge
Funk-Fernbedienung LS 4 Eingänge
Medienkoppler TR131
Schnittstelle zwischen
den Funk- und den TP-
Produkten einer KNX-
Anlage
Konfiguration und
Parametrierung der
Funk-Produkte mit
der ETS
Übertragung der
Funkbefehle
Diagnose
1
Funkeingangsprodukte quicklink
Ref.
Anwendungssoft
ware
STRE301
STRE302
STRB302A
STRB302B
SWKT302R1
SWKT304R1
SWKT306R1
STU402
STU404
STU406
STU418
Ausgangsmodule
KNX / EIB
TP-Produkt
Funkprodukt
Angeschlossene
Lasten
Visualisierung /
Display
6T 8046-01b
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für hager Tebis TRE301
Inhaltszusammenfassung für hager Tebis TRE301

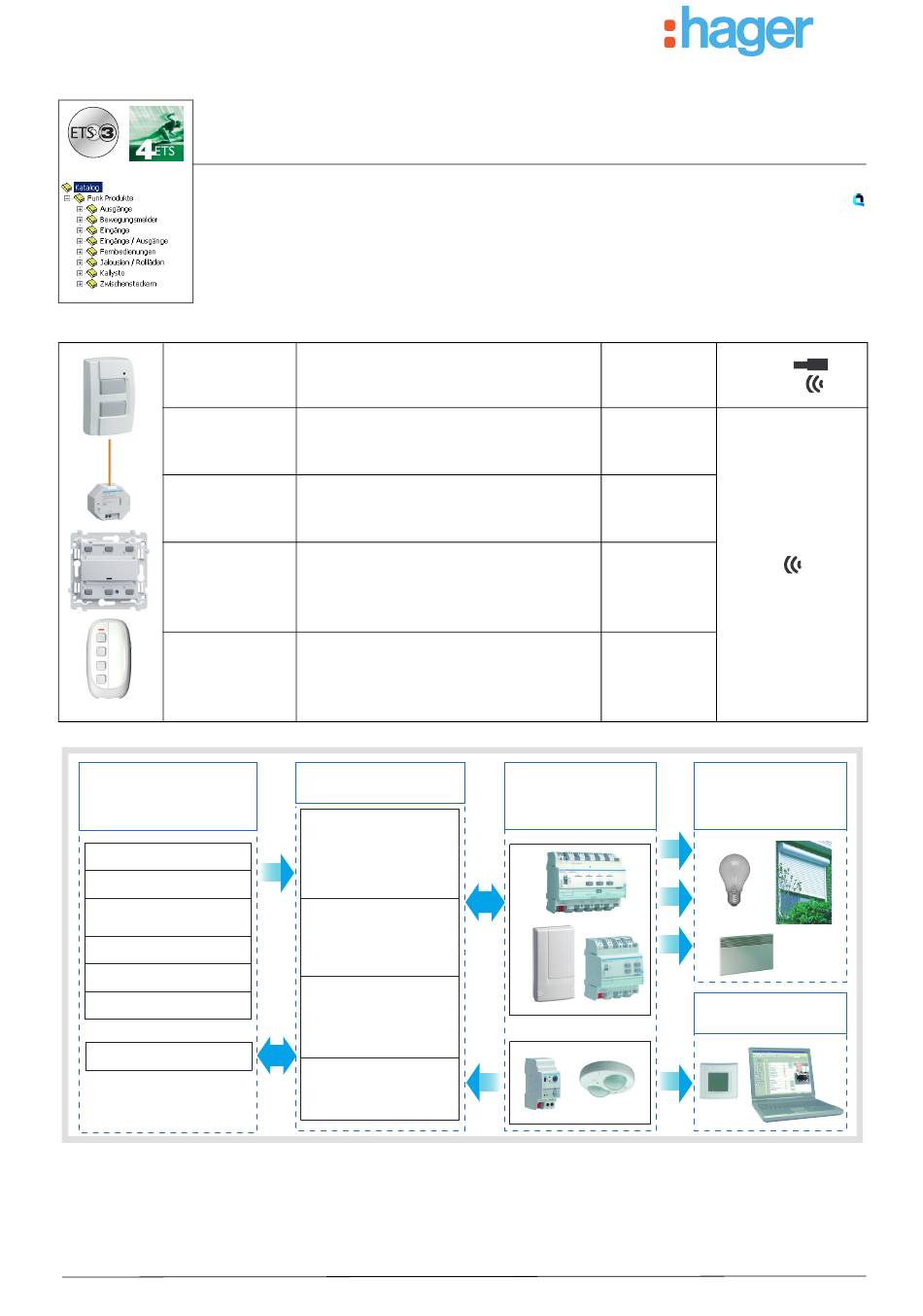

- Seite 1 Applikationsbeschreibung Tebis Funkeingangsprodukte quicklink Elektrische / mechanische Eigenschaften: siehe Produktbeschreibungen Bestellnummer Ref. TP-Produkt Bestellnummer Produktbezeichnung Anwendungssoft Funkprodukt ware TRE301 Tastsensor IP55 1 Eingang STRE301 TRE302 Tastsensor IP55 2 Eingänge STRE302 TRB302A UP-Binäreingang 2-fach, mit Batterie STRB302A TRB302B UP-Binäreingang, 2-fach STRB302B WKT302R Tastsensor Funk 2 Eingänge SWKT302R1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Präsentation..................................3 1.1 Allgemeines ................................. 3 1.2 Funktionsbeschreibung ............................... 3 2. Konfiguration und Parametrierung ............................ 4 2.1 Objektliste..................................4 2.2 Parametereinstellung..............................4 2.3 Konfiguration mit TR131 (ETS Version > 3.0f) ......................7 3. Rücksetzen auf Werkseinstellungen..........................9 3.1 Werkseinstellung mit ETS via TR131 .......................... 9 3.2 Rücksetzung auf die Werkseinstellung am Produkt .................... -
Seite 3: Präsentation
1. Präsentation 1.1 Allgemeines Alle in diesem Handbuch beschriebenen Funksender sind quicklink Funkprodukte. Erkennbar sind sie an der Konfigurationstaste cfg die in allen Produkten vorhanden ist. Quicklink kennzeichnet den werkzeuglosen Konfigurationsmodus. Diese Produkte können via den Medienkoppler TR131 ebenfalls im E Modus mittels TX100 oder im S Modus mittels ETS konfiguriert werden. -
Seite 4: Konfiguration Und Parametrierung
2. Konfiguration und Parametrierung 2.1 Objektliste Funktion Objekt EIN / AUS Zustandsanzeige Zeitschalter Dimmen Lamellen AUF / AB Auswahl Betriebsart Szene Zwangssteuerung Alarm Priorität 1 / 2 Batterie Zustand 2.2 Parametereinstellung ■ Parametereinstellung: Kanalfunktion Die Eingangsprodukte ermöglichen das Senden der Steuerbefehle für Beleuchtung, Rollläden und Jalousien, Heizung, Szenen, Zwangssteuerung und Alarme. - Seite 5 Eingang vom Typ Schalter Parameter Beschreibung Wert Nicht benutzt Taster UM* EIN / AUS 1 Tasten dimmen* 2 Tasten dimmen Rollladen / Jalousien Dieser Parameter dient zur Auswahl der Alarm Priorität 1 Kanalfunktion Kanalfunktion. Alarm Priorität 2 Heizung Szene Zeitschalter Zwangssteuerung Grundeinstellung: Nicht benutzt * Diese Funktionen sind für eine Steuerung vom Typ Schalter nicht geeignet.
- Seite 6 Funktionsart: Schaltkontakt Die Funktion dient zur Steuerung von Rollläden bzw. Jalousien (ohne Lamellenverstellung) mit Schaltkontakten (Schalter, usw.). Die Automatikfunktion sendet das Objekt AUF / AB. Welcher Befehl gesendet wird (AUF oder AB) kann in den Parametern eingestellt werden. • AUF: Senden des Befehls Auf bei Schliessen des Eingangskontakts, •...
-
Seite 7: Konfiguration Mit Tr131 (Ets Version > 3.0F)
2.3 Konfiguration mit TR131 (ETS Version 3.0f) > ■ Konfigurationsprinzip Der Medienkoppler TR131 ermöglicht die Konfiguration der Funkprodukte einer KNX Funkanlage oder einer gemischten KNX Anlage, die Funk- und TP-Bus-Produkte beinhaltet, per ETS. Bei normalem, Betrieb funktionieren die Funksender in unidirektionalem Modus. - Seite 8 ■ Download des Programms und der Parameter: Dieser Vorgang wird im Fenster Download des Plug-ins ausgeführt, • Klicken Sie auf Download und folgen Sie den Anweisungen auf dem Bildschirm. Gehen Sie für den Test der KNX Funkfunktionen und -kommunikation zurück in den normalen Betriebsmodus und warten Sie 15 s vor Betätigung der Befehlstaste eines Senders.
-
Seite 9: Rücksetzen Auf Werkseinstellungen
3. Rücksetzen auf Werkseinstellungen Diese Funktion ermöglicht die Rückstellung des Produkts in seine ursprüngliche Konfiguration (Werkseinstellung). Nach einer Rückstellung kann das Produkt in einer neuen Anlage verwendet werden. Die Werkseinstellung wird entweder direkt am Produkt, oder am Plug-in des TR131 vorgenommen. Letztere Lösung wird empfohlen, wenn das Produkt Teil einer via ETS konfigurierten Anlage ist, auf diese Weise wird das Produkt aus dem Projekt entfernt. - Seite 10 Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal D-66440 Blieskastel http://www.hagergroup.de Tel.: 0049 (0)1 83/3 23 23 28 Hager Electro GesmbH Dieselgasse 3 A-2333 Leopoldsdorf www.hagergroup.at Tel.: 0043 (0)2235/44 600 Hager Tehalit AG Glattalstrasse 521 8153 Rümlang http://www.hagergroup.ch Tel.: 0049 (0)1 817 71 71...
