2.7 Elektrischer Anschluss

WARNUNG
Es ist eine externe Absicherung beim Anschluss des Netzkabels ans Netz entsprechend den
Vorschriften des Aufstellungsortes vorzunehmen.
Entnehmen Sie bitte die Angaben zur benötigten Spannung und Frequenz des Gerätes dem
Typenschild.
Achten Sie darauf, dass die Werte mit dem vorhandenen Stromnetz übereinstimmen.
Schließen Sie das Gerät mit dem mitgelieferten Verbindungskabel an das Stromnetz an.
Der Antrieb des Gerätes ist mit einem Frequenzumrichter ausgerüstet. Zur Erfüllung der EMV-
Richtlinie ist dieser mit einem Netzfilter und geschirmten Kabeln zum Motor ausgestattet. Falls
Ihr Netzanschluss für das Gerät eine Fehlerstrom-Schutzeinrichtung beinhaltet, kann es durch
die Störschutzbeschaltung des Frequenzumrichters beim Einschalten desselben – Einschalten
erfolgt jeweils beim Schließen der Mahlraumhaube – zu Fehlauslösungen der Fehlerstrom-
Schutzeinrichtung kommen, ohne dass ein Fehler am Gerät bzw. der Netzinstallation vorliegt.
Nach dem Stand der Technik werden für solche Fälle selektive, allstromsensitive Fehlerstrom-
Schutzeinrichtungen empfohlen. Der Auslösestrom ist ausreichend zu dimensionieren, da
kapazitive, nur kurzfristig auftretende Ausgleichströme (geschirmte Kabel, Netzfilter) beim
Einschalten leicht zu Fehlauslösungen führen können.
Unter bestimmten Gegebenheiten kann es erforderlich sein, das Gerät ohne Fehlerstrom-
Schutzeinrichtung zu betreiben. Hierzu ist allerdings zu prüfen, ob örtliche Vorschriften der
Elektrizitätsversorgungsunternehmen oder anderer Institutionen bzw. anzuwendende Normen
dem nicht widersprechen.

2.8 Schnittstellenverbindung herstellen

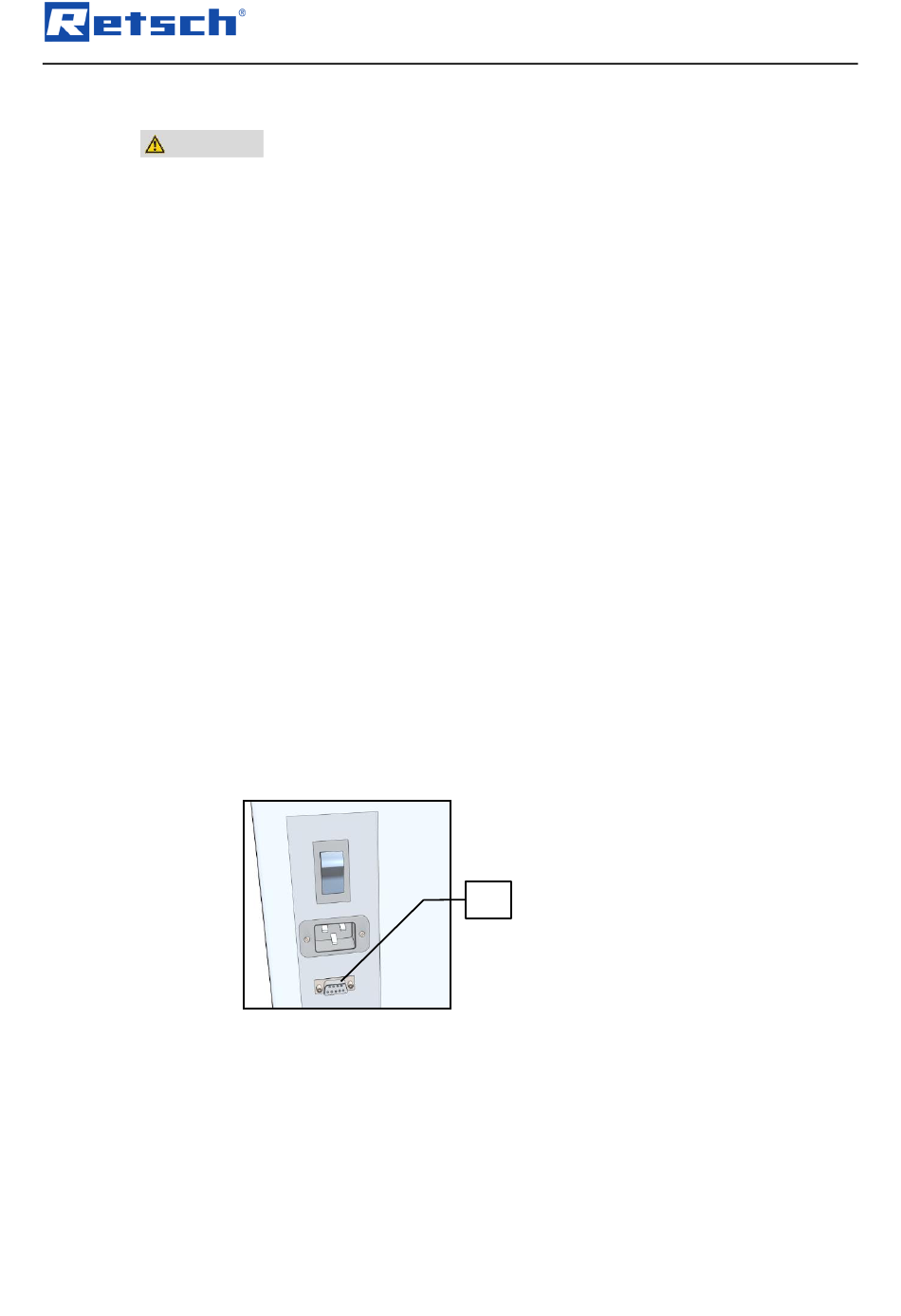

Abb. 2: Serielle Schnittstelle
Die Schnittstellenkabel dürfen nicht länger als 2,5m sein. Bei längeren Kabeln kann es zu
Störungen bei der Übertragung der Daten kommen.
12
Vergewissern Sie sich, dass die Spannung und Frequenz Ihres
Netzanschlusses mit dem Typenschild des Gerätes übereinstimmt.
Der Netzanschluss muss mindestens bis 16A abgesichert
Ein elektrischer Anschluss ohne Schutzleiter PE ist unzulässig.
Inaktive Schnittstelle (SC) zur optionalen Datenkommunikation mit einem
externen Gerät. Dies erfordert eine Aktualisierung der Software.
HINWEIS
Verpackung, Transport und Aufstellung
SC
