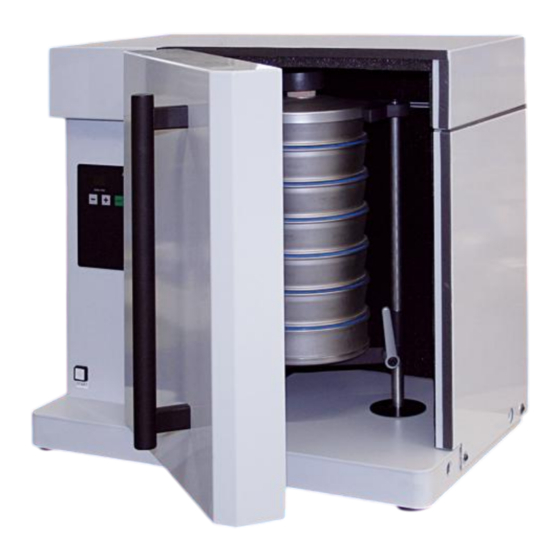

Retsch AS 200 tap Bedienungsanleitung
Klopf-siebmaschine
Vorschau ausblenden
Andere Handbücher für AS 200 tap:
- Bedienungsanleitung (48 Seiten) ,
- Bedienungsanleitung (45 Seiten)
Verwandte Anleitungen für Retsch AS 200 tap
Inhaltszusammenfassung für Retsch AS 200 tap
- Seite 1 Bedienungsanleitung Klopf-Siebmaschine Typ AS200 tap Retsch GmbH, 42781 Haan, Retsch-Allee 1-5, Germany, 19.12.2012 0004...
-
Seite 2: Hinweise Zur Betriebsanleitung
Sie leitet die für die jeweiligen Bereiche definierte(n) Ziel- gruppe(n) zum sicheren und bestimmungsgemäßen Um- gang mit der AS 200 tap an. Die Kenntnis der relevanten Kapitel ist für die jeweilige(n) Zielgruppe(n) Voraussetzung für den sicheren und bestimmungsgemäßen Umgang. -
Seite 3: Inhaltsverzeichnis
Bedienung ..............12 Bedienelemente und Bedienung ......... 12 Bedienelemente und ihre Funktion ......12 Bedienelemente und ihre Funktion ......13 Bedienung der AS 200 tap ......... 14 Ein- / Ausschalten ............ 14 Anzeige und Bedienelement ........14 Zeit und Dauerbetrieb einstellen......... 14 Starten- Unterbrechen- Stoppen ........ -
Seite 4: Sicherheit
Probleme Zugang zur technischen Do- kumentation dieser Maschine haben, neues Personal vor Beginn der Arbeit an der AS 200 tap entweder durch eine mündliche Einführung einer kompe- tenten Person und / oder durch die vorliegende technische Dokumentation mit dem sicheren und bestimmungsgemä-... -
Seite 5: Sicherheitsvorschriften Zusammengefasst, Teil 1
Bei höherer Luftfeuchtigkeit können die elektrischen und mechanischen Bauteile Schaden nehmen. Die Leistungsdaten verändern sich in nicht bekanntem Umfang. Aufstellen : Um einen sicheren Betrieb zu gewährleisten muss die AS 200 tap mittels der Transportwinkel fest mit dem Untergrund verdübelt werden. Elektrischer Anschluss / Netzanschluss herstellen Bei Nichtbeachtung der Werte auf dem Typenschild können elektrische sowie mechanische Bauteile... -
Seite 6: Sicherheitsvorschriften Zusammengefasst, Teil 2
Nur einen mit Wasser angefeuchteten Lappen benutzen. Lösungsmittel sind unzulässig. Verschleißteile Diese Bedienungsanleitung beinhaltet keine Reparaturanleitung. Zu Ihrer eigenen Sicherheit dürfen Repa- raturen nur von der Retsch GmbH oder einer autorisierten Vertretung sowie Retsch- Service- Technikern durchgeführt werden. 19.12.2012... -
Seite 7: Bestätigung
Bestätigung Ich habe die Kapitel Vorwort und Sicherheit zur Kenntnis genommen. _________________________________ Unterschrift des Anwenders ________________________________________ Unterschrift des Betreibers 19.12.2012 Retsch GmbH... -
Seite 8: Technische Daten
Dementsprechend schreibt zum Beispiel die DIN 53477 für die Prü- fung von Kunststoffen (körnige Pressmassen) eine kreisende Sieb- bewegung vor. Die AS 200 tap kann als Prüfmittel für die Qualitätskontrolle im Rahmen der DIN EN ISO 9000 ff eingesetzt werden. Die gewünschte Siebzeit wird digital eingestellt, angezeigt und überwacht. -
Seite 9: Emissionen
IP 54 bzw. IP 20 im Bereich des Siebträgerdurchtrittes Geräteabmessungen Breite: 715mm, Höhe: ca.760mm, Tiefe: 520mm Gewicht: ca. 92 kg (ohne Siebturm) Erforderliche Standfläche 800mm x 550mm; keine Sicherheitsabstände erforderlich. Technische Daten Anzahl der Schwingbewegung des Siebtellers: 280/min. Anzahl der Klopfimpulse: 150/min. 19.12.2012 Retsch GmbH... -
Seite 10: Transport Und Aufstellen
Garantiezeit, da im Falle einer Reklamation und Rück- sendung in unzureichender Verpackung Ihr Garantie- anspruch gefährdet ist. Transport Die AS 200 tap nach dem Auspacken nur mit zulässigen Anschlag- mitteln und nur an den mitgelieferten Transportschrauben TS anhe- ben und transportieren. Nettogewichte: AS 200 tap ca. -
Seite 11: Aufstellen
Umfang. Aufstellungshöhe : max. 2000 m ü. NN Aufstellen Stellen Sie die AS 200 tap nur auf eine stabile und sichere Unterlage. Es können sonst nicht erwünschte Schwingungen übertragen werden. Ausrichten Damit die AS 200 tap einen sicheren Stand hat, müssen alle 4 Füße Kontakt mit der Aufstellungsfläche haben. -
Seite 12: Bedienung
Nimmt den Siebturm auf. Siebdeckel Zentriert den Siebturm und nimmt den Korkstop- fen auf. Korkstopfen Überträgt die Klopfimpulse auf den Siebdeckel. Anzeige- und Bedieneinheit: Zeitvorwahl und Starten/Stoppen der Maschine Erklärungen siehe unten Drucktaster START Ohne Funktion 19.12.2012 Retsch GmbH... -
Seite 13: Bedienelemente Und Ihre Funktion
Element Beschreibung Funktion Gerätesteckdose Anschluss für Netzkabel des Gerätes Schalter EIN / AUS Zum Ein- und Abschalten der AS 200 tap, und dient als Motorschutzschalter. Schnittstelle RS232 Ermöglicht die Kommunikation mit EasySieve Typenschild Informationen über das Gerät und Anschlusswerte Hinweisschild BDA Verweist auf die Bedienungsanleitung. -
Seite 14: Bedienung Der As 200 Tap
Schalten Sie den Hauptschalter ein im Display time min leuchtet LED STOP leuchtet Die AS 200 tap ist jetzt ohne Intervall und für den Dauerbetrieb mit einer Drehzahl von 50 min funk- tionsbereit. Anzeige und Bedienelement Die Taste + erhöht die Siebdauer im Bereich von 1 –... -
Seite 15: Starten- Unterbrechen- Stoppen
START / Taste 15 ein 2tes mal drücken Funktion wie beim Starten wird ausgeführt. Öffnen der Schallschutzhaube Beim Öffnen der Türe wird die AS 200 tap auto- matisch abgeschaltet und lässt sich erst wieder starten wenn die Türe geschlossen ist. ... -
Seite 16: Einsetzen Des Siebturms
Einsetzen des Siebturms Die AS 200 tap ist für Analysensiebe 200 mm und 203 mm(8“) Außendurchmesser geeignet. Damit sich die Klemmschrauben leicht lösen las- sen, können Sie die Position der Klemmhebel KH unabhängig von den Klemmschrauben verstellen. Lösen Sie anschließend die beiden Klemmschrau- ben C und schieben Sie den Schlitten nach unten. -
Seite 17: Retsch Analysensiebe
Retsch Analysensiebe Analysensiebe mit 200 und 203mm Ø Die neuen RETSCH-Siebe sind zunächst in den drei Ausfüh- rungsvarianten erhältlich, die für die anspruchsvolle Laborana- lytik bestimmend sind: 200 x 25 mm 200 x 50 mm 203 x 50 mm = 8“ x 2“... -
Seite 18: Arbeitshinweise
Empfohlene Siebgutmengen siehe Absatz „Siebgutmengen“. Übersichtstabelle Siebhilfen Menge je Sieb Lieferant Einsatzgebiet Achtung !! bzw. Siebgut Würfel aus Vulkollan 5 Stck., 12x12 RETSCH, Haan bei der Verwendung von Plansiebmaschinen Bürsten 3 Stck. RETSCH, Haan Kunststoffringe 3 Stck., versch. Ø Pinsel bei der Handsiebung hochdisperse Kieselsäure... -
Seite 19: Easysieve
Vergleich mit Spezifi- kationsgrenzen PC - Anschluss seriell Die AS 200 tap kann für eine Datenübernahme und Datenüber- gabe seriell mit einem Personal-Computer verbunden werden. Verwenden Sie dafür ein handelsübliches, der AS 200 tap beige- legtes 9-poliges RS232 Kabel. Damit ist eine Kommunikation mit ®... -
Seite 20: Allgemeines
Analysensiebe empfehlen wir die Retsch Ultraschallbäder. Fordern Sie auch unseren kostenlosen Sonderdruck "Die Pflege und Reinigung von Analysensieben" an. Die AS 200 tap nicht mit fließendem Wasser reinigen. Lebensgefahr durch Stromstoß Nur einen mit Wasser angefeuchteten Lappen benutzen. Lösungsmittel sind unzulässig. -
Seite 21: Änderungen
Pos. 51 / Art. Nr. 05.114.0090 O-Ring Pos. 41 / Art. Nr. 03.753.0028 Korkstopfen Diese Bedienungsanleitung beinhaltet keine Reparaturan- leitung. Zu Ihrer eigenen Sicherheit dürfen Reparaturen nur von der Retsch GmbH oder einer autorisierten Vertretung durchgeführt werden. 19.12.2012 Retsch GmbH... -
Seite 25: Eg-Konformitätserklärung
R e t s c h G m b H R e t s c h - A l l e e 1 - 5 4 2 7 8 1 H a a n ... - Seite 28 Copyright ® Copyright by Retsch GmbH Haan, Retsch-Allee 1-5 D-42781 Haan Federal Republic of Germany...
