UltraLite® Plus Stirnleuchte
Zusammenbau
Zusammenbau des UltraLite® Plus Stirnleuchtensystems
Die UltraLite® Plus Stirnleuchtengruppe besteht aus einer Stirnleuchte mit einem variablen Punktmodus, einem gepolsterten
Stirnband oder Schweißband, gegabelten Glasfaserkabel und zwei Kittelklemmen.

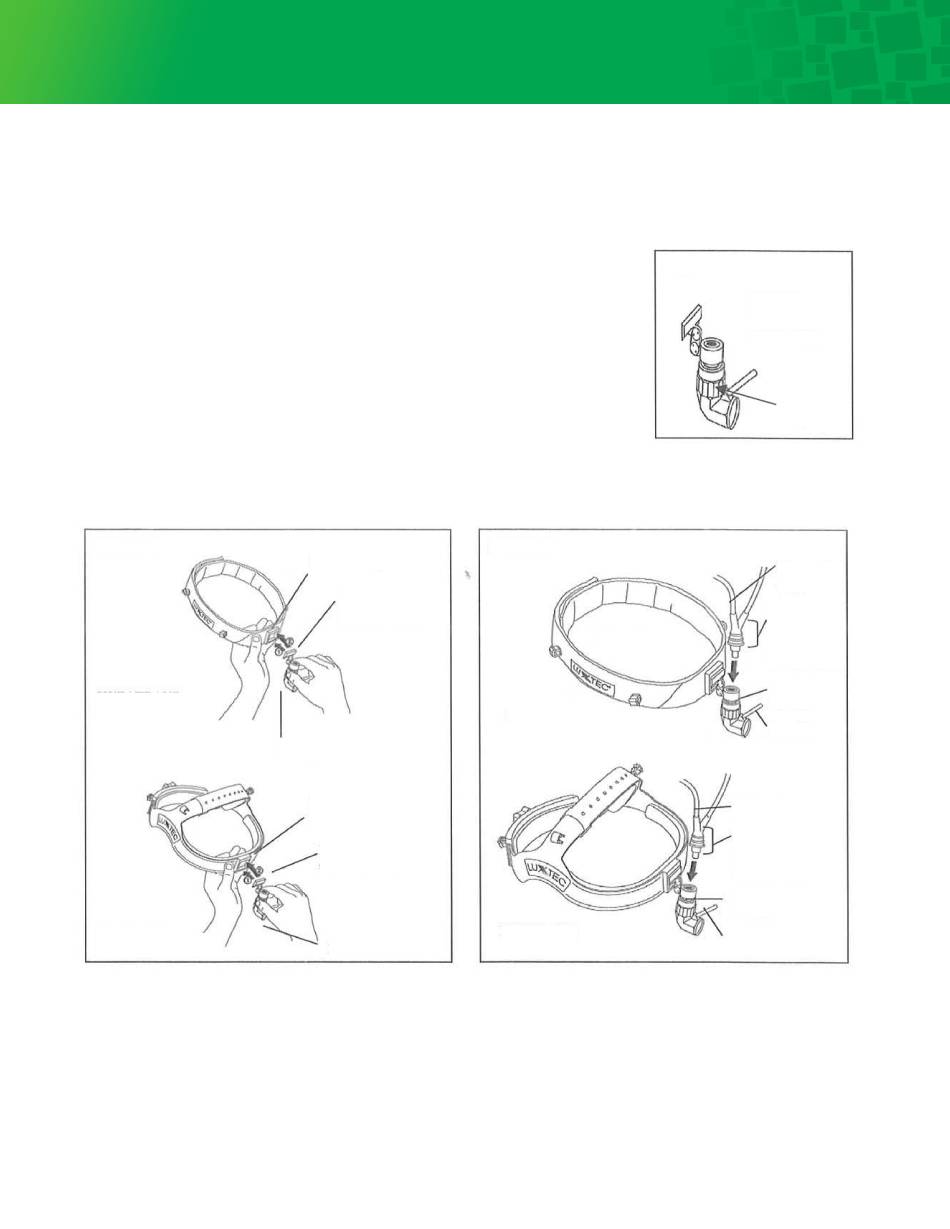

Befestigen Sie zum Zusammenbau das Stirnleuchtenmodul, indem Sie die Unterseite
der Modulklemme in die Modulbuchse schieben und danach die Oberseite
eindrücken, bis ein hörbares Klicken zu vernehmen ist (Abbildung 1). Um den
Einstellhebel zu befestigen, drehen Sie ihn in die Vorderseite des Stirnleuchtenmoduls.
Um das Glasfaserkabel zu befestigen, führen Sie das abgewinkelte Ende des Kabels
in das Stirnleuchtenmodul ein, bis es einrastet (Abbildung 2). Ein gegabeltes Kabel
passt in die Kabelklemmen an beiden Seiten und der Rückseite des Kopfbands oder
Schweißbands (Abbildung 3).
Entfernen Sie das Kabel aus dem Modul, indem Sie mit der einen Hand den Körper des Moduls festhalten und mit der
anderen Hand die untersten gezahnten Bereiche des Kabels anfassen und diese axial auseinander ziehen. Halten Sie das
Kabel nicht an den Schenkeln oder der Zugentlastung.
Abbildung 1
SCHWEISSBAND
(angemessen unterstützt)
KOPFBAND
(angemessen unterstützt)
Denken Sie daran, dass das Kabel aus Glasfaser besteht. Wenn Sie das Kabel am Kopfband befestigen, darf das Kabel nicht um
mehr als 60° gebogen werden. Das Kabel ist darauf ausgelegt, sacht um die Form des Kopfbands herumgeführt zu werden.
Die Abbildungen sind sinnbildlich und stimmen eventuell nicht mit Ihrem tatsächlichen Model und Zubehör überein.
5
®
Modulbuchse
Unten zuerst einfüren,
nach oben einrasten
Stirnleuchtenmodul
Modulbuchse
Unten zuerst einführen,
nach oben einrasten
Stirnleuchtenmodul
Abbildung 1a
Abbildung 2
SCHWEISSBAND
KOPFBAND
UltraLite-Modul
P/N 00-1190
IrisKorrektur-
rad
Glasfaser-
kabel
Kabel für
Installation und
Entfernung hier
anfassen
Stirnleuchten-
modul
Einstellhebel
Glasfaserkabel
Kabel für Installation
und Entfernung hier
anfassen
Stirnleuchtenmodul
Einstellhebel
