FRANÇAIS
OUTIL HYDRAULIQUE DE SERTISSAGE
SUR BATTERIE TYPE B35-45D ; B35-45DA

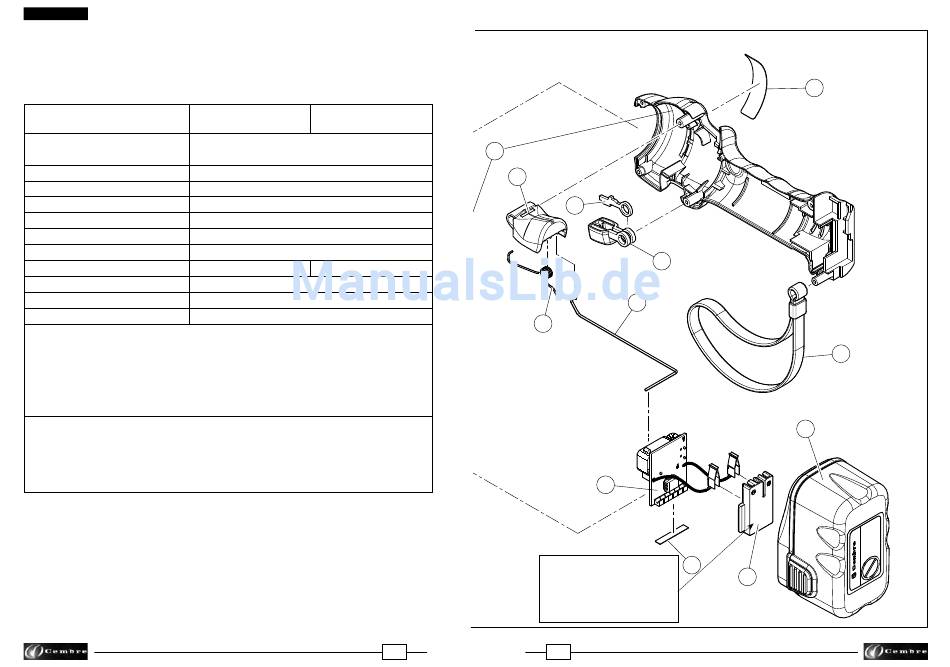

1. CARACTERISTIQUES GENERALES
OUTIL TYPE:
Domaine d'application:
conçu pour le sertissage des connecteurs électriques
Force de sertissage kN (sh ton):
Pression nominale
bar (psi):
Dimensions LxLxH
mm (inches):
Poids avec batterie kg (lbs):
Moteur Volt DC:
Batterie type CB9620H
Volt / Ah:
Chargeur de batterie
Volt / Hz:
Huile recommandée: AGIP ARNICA 22 ou ESSO INVAROL EP22 ou équivalents
Sécurité:
Température de fonctionnement:
Pression sonore aérienne (Directive 2006/42/CE, annexe 1, point 1.7.4.2, lettre u)
– Le niveau de pression sonore continue équivalente
pondérée A sur le poste de travail L est ...................................................................66,8 dB (A)
pA
– Le niveau de pression sonore instantanée pondéré
C sur le poste de travail L 17 est .......................................................................... < 130 dB (C)
pCPeak
– Le niveau de puissance acoustique dégagée par la
machine L est .............................................................................................................75 dB (A)
WA
Risques dérivés des vibrations (Directive 2006/42/CE, annexe 1, point 2.2.1.1)
Des relevés réalisés suivant les indications des Normes UNI ENV 25349 et UNI EN 28662 partie
1 , dans des conditions de service largement représentatives des conditions d'emploi normales
a
témoignent que la valeur quadratique moyenne pondérée en fréquence de l'accélération à laquelle
sont exposés les membres supérieurs pour chaque axe biodynamique de référence ne dépasse
pas les 2,5 m/sec .
2
La référence "B35-45D ; B35-45DA" désigne l'ensemble suivant:
– Outil de base avec batterie
– Batterie de rechange
– Chargeur de batterie avec l'adapteur CBA96-144
– Coffret de rangement en plastique VAL P22
L'opérateur peut manier confortablement l'outil d'une seule main pendant tout le cycle de
travail; l'autre main étant ainsi libre de placer correctement le connecteur.
Le bouton d'actionnement est protégé contre les manœuvres accidentelles.
L'affichage automatique du niveau de charge de la batterie visible à la fin de chaque
opération permet de connaître l'autonomie disponible.
15
B35-45D B35-45DA
10
pour conducteurs jusqu' à 150 mm (300 MCM)
2
35 (4)
390 (5,600)
342 x 108 x 66 (13.4 x 4.2 x 2.6)
2,1 (4.6)
9.6
9.6 / 2.0 Ni-MH
220 - 240 / 50 - 60 120 / 50 - 60
l'outil est équipé d'une valve de surpression.
-15°C à +40°C (+5°F à +104°F)
12
7
1
3
9
8
5
6
11
Serial number of tool
Numéro de série de l'outil
Seriennummer des Werkzeuges
Número de serie de la herramienta
Numero di matricola dell'utensile
28
16
13
2
4
7
