UTENSILE OLEODINAMICO DA COMPRESSIONE
A BATTERIA TIPO B35-45D ; B35-45DA

1. CARATTERISTICHE GENERALI

UTENSILE TIPO:
Campo di applicazione:
adatto all'installazione di connettori elettrici a compres-
sione per conduttori in genere fino a 150 mm
Forza sviluppata kN (sh ton):
Press. nom. di esercizio
bar (psi):
Dimensioni LxLxA
mm (inches):
Peso con batteria kg (lbs):
Motore Volt DC:
Batteria tipo CB9620H
Volt / Ah:
Alim. caricabatteria
Volt / Hz:
Olio consigliato: AGIP ARNICA 22 o ESSO INVAROL EP22 o equivalenti.
Sicurezza:
l'utensile è munito di valvola di massima pressione.
Temperatura di funzionamento:
Rumore Aereo (Direttiva 2006/42/CE, allegato 1, punto 1.7.4.2, lettera u)
– Il livello di pressione acustica continuo equivalente
ponderato A nel posto di lavoro L è pari a ................................................................66,8 dB (A)
pA
– Il valore massimo della pressione acustica istantanea
ponderata C nel posto di lavoro L è ..................................................................< 130 dB (C)
pCPeak
– Il livello di potenza acustica emessa dalla macchina
L è pari a .....................................................................................................................75 dB (A)
WA
Rischi dovuti alle vibrazioni (Direttiva 2006/42/CE, allegato 1, punto 2.2.1.1)
Rilievi condotti, secondo le indicazioni delle Norme UNI ENV 25349 e UNI EN 28662 parte 1
in condizioni di utilizzo ampiamente rappresentative rispetto a quelle normalmente riscontrabili,
attestano che il valore quadratico medio ponderato, in frequenza, dell'accelerazione cui
sono esposte le membra superiori, per ciascuno degli assi biodinamici di riferimento, non
supera i 2,5 m/sec .
2
Con le sigle "B35-45D ; B35-45DA" si identificano gli assiemi formati da:
– Utensile base completo di batteria.
– Batteria di riserva
– Caricabatterie completo di adattatore CBA96-144
– Valigetta di contenimento VAL P22
L'operatore può agevolmente azionare l'utensile per tutto il ciclo operativo con una sola
mano, mentre con l'altra può mantenere il corretto posizionamento del connettore;
Il pulsante di azionamento è protetto contro gli avviamenti accidentali.
La visualizzazione automatica del livello di carica della batteria dopo ogni operazione
permette di conoscere immediatamente l'autonomia residua.
B35-45D B35-45DA
(300 MCM)
2
35 (4)
390 (5,600)
342 x 108 x 66 (13.4 x 4.2 x 2.6)
2,1 (4.6)
9.6
9.6 / 2.0 Ni-MH
220 - 240 / 50 - 60 120 / 50 - 60
-15°C a +40°C (+5°F a +104°F)

2. INSTRUCCIONES DE USO

2.1) Preparación (
Con la herramienta en posición de reposo opere como sigue:
Seleccionar las matrices adecuadas para la conexión a efectuar.
– Abrir la cabeza de la herramienta moviendo hacia el exterior el gancho (25) hasta que
se suelte el soporte de matriz (24).
– Insertar las matrices en sus respectivos asientos: la superior en el soporte de matriz
(24) hasta que se bloquee con el muelle; la inferior en el soporte empuja-matrices (33).
Tener presente, en el caso de compresión por punzonado que el punzón PA....
debe estar montado en el soporte empuja-matrices (33) y la matriz MA... debe
estar montada en el soporte de matriz (24).
– Volver a cerrar la cabeza.
– Introduca el conductor en
el conector.
– Coloque este último entre las
dos matrices, alineando la
zona a comprimir con la mar-
ca de las matrices.
Antes de proceder con las
operaciones siguientes,
comprobar que la cabeza
estáperfectamente cerra-
da.
2.2) Aproximación de las matrices
– Empuñar firmemente la herramienta y apretar el pulsador de accionamiento (3): se pone
en marcha el grupo motor-bomba y las matrices empiezan a acercarse al conector;
,
a
soltando el pulsador (3) se detienen inmediatamente tanto el motor como el movimiento
de las matrices.
Asegúrese de que las matrices se encuentran exactamente en correspondencia con
la zona a comprimir; en caso contrario, vuélvala a abrir, siguiendo las instruc-
ciones del punto 2.4 y vuelva a colocar el conector.
2.3) Compresión
– Manteniendo apretado el pulsador de accionamiento (3), el pistón avanzará progresi-
vamente hasta llevar las matrices a chocarse entre ellas.
Aconsejamos de todas maneras accionar el motor hasta que la válvula de sobrepresión
intervenga, de esta válvula se notará claramente el arranque.
– Después de la intervención de la válvula de sobrepresión, incluso manteniendo accio
nado el motor, puesto que el aceite es desviado directamente al depósito, no se obtiene
ningún empuje sobre las matrices.
19 16

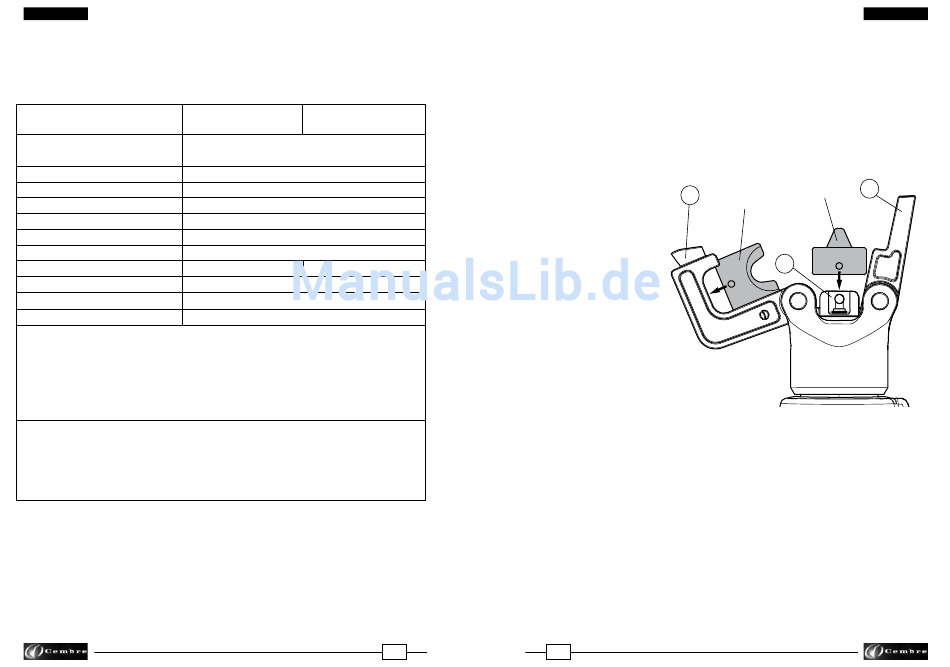

Ref. a Fig. 1, 2)
24
MA ...
33
ESPAÑOL
PA ... 25
FIG. 2
