Front Dht (D003408) - Brunner HKD 2.2 Aufbauanleitung

4.9

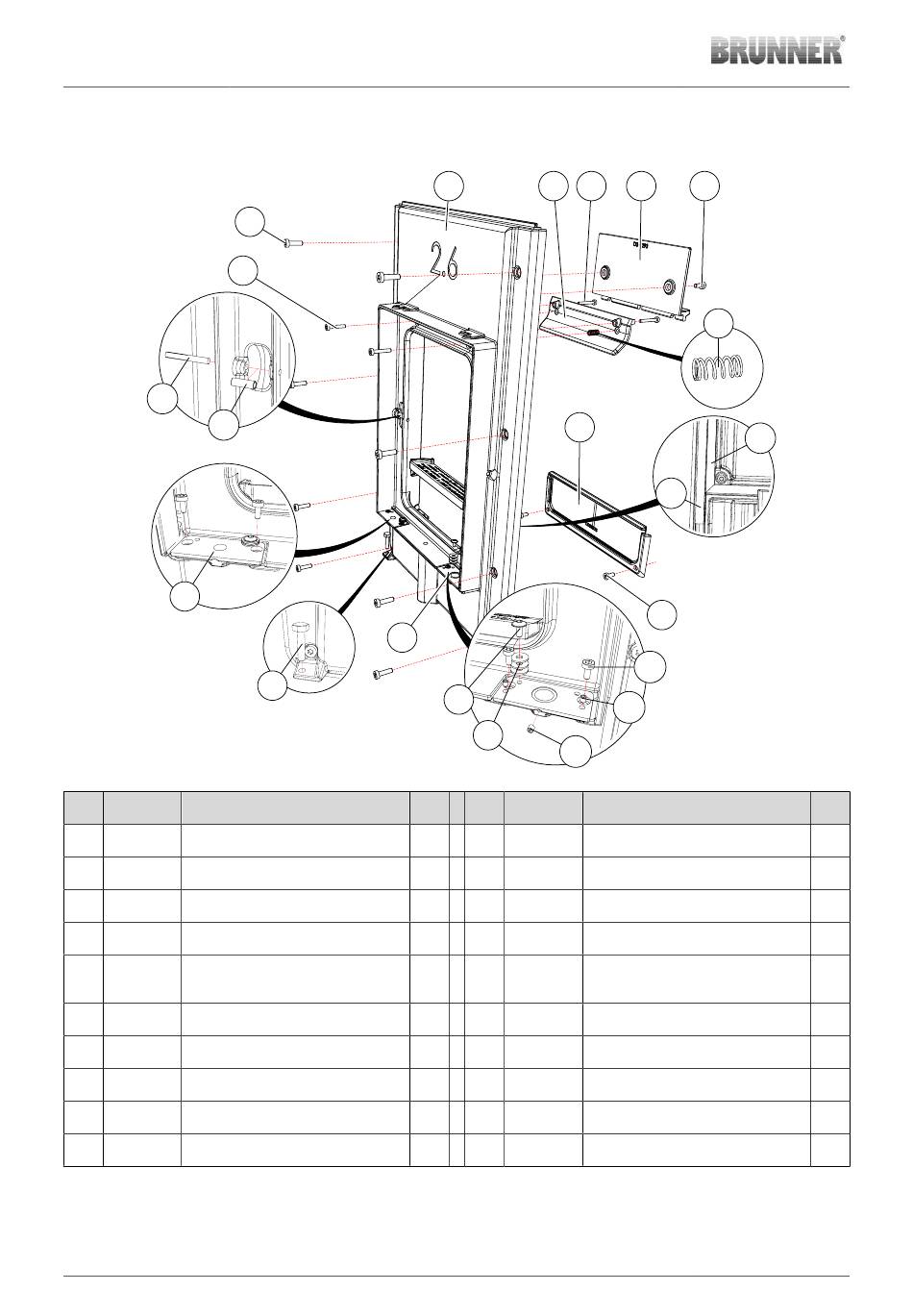

FRONT DHT (D003408)

13
1.4
1.3
12
Pos. Teilenr. Bezeichnung
1 D003407 BG Front 2.6
1.1 D003409 Dichtschnur Front 2.6
1.2 D003300 Dichtschnur Front Rückwand
1.3 02055 Griffrolle
1.4 800050 Passkerbstift M6x50
2 D003413 Lufteinsteller 2.6
3 800052 Zylinderschraube M6x40
4 D003293 Luftschachtabdeckung HKD2.6
5 02522 Zylinderschraube Torx M8x16
6 D003210 Feder Lufteinlass
14
14
8
11
Aufbauanleitung HKD 2.2 / -DHT / -Tunnel (1.15)
2 3
1
7
9
10
8.2
Stk. Pos. Teilenr.
1 7 D003325
2 8 D003486
1 8.1 800049
2 8.2 02152
2 9 02581
1 10 00633
2 11 00610
1 12 D003487
4 13 800051
2 14 02523
4
5
6
1.1
1.2
5
8.1
8.2
Bezeichnung
Anschlussplatte Front flach
BG Einleger Scharnier HKD2.6
Zylinderschraube M5x10
Gewindestift M5x6
Linsenflanschschraube Torx
M5x10
Scheibe
Sechskantschraube M8x30
BG Einleger Türkontakt HKD2.6
Zylinderschraube Torx M6x30
Zylinderschraube Torx M8x25
