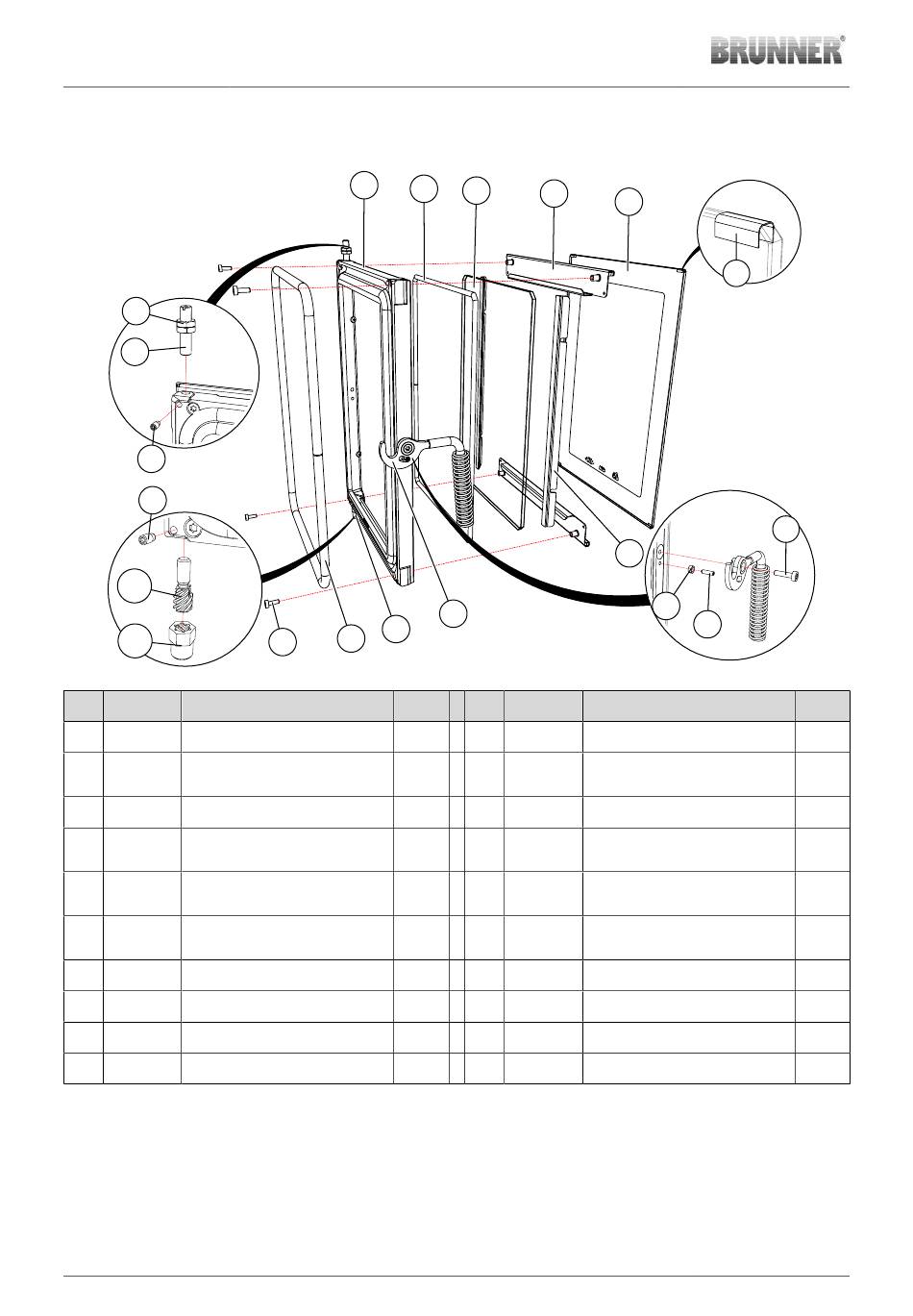

4.11 DHT MIT DOPPELGLAS (D010207-X)

15
14
13
13
10.2
10.1
Pos. Teilenr. Bezeichnung
1 08254 Doppeltürrahmen
2 D010175 Dichtschnur Doppeltürrahmen
3 02069 Innenscheibe
D010219-
4 BG Haltewinkel komplett
X
D010220-
5 BG Außenscheibe mit Dichtung
X
Dichtband Glasscheibe Haltewin-
5.1 D009324
kel
6 D010218 BG Klemmschiene mit Dichtband
7 02056 BG Türgriff M16
7.1 800221 Zylinderschraube Torx M6x16
8 800216 Sechskantmutter M5
16
1
2
10
11
12
Stk.
1
1
1
2
1
4
2
1
1
1
Aufbauanleitung HKD 2.2 / -DHT / -Tunnel (1.15)
3
4
7
Pos. Teilenr. Bezeichnung
9 01116 Gewindestift M5x16
BG Hebescharnier Trapezgewin-
10 900125
de
10.1 D009347 Trapez Sechskant Gewindehülse
10.2 D009348 Trapez-Scharnierbolzen
11 D010173 Dichtschnur Türrahmen-Front
12 800307 Zylinderschraube TX25 M5x12
13 00734 Gewindestift M5x8
14 02057 Scharnierbolzen oben
15 800130 Sechskantmutter M8
5
5.1
7.1
6
8
9
© 2021 Brunner GmbH
Stk.
1
1
1
1
1
4
2
1
2
