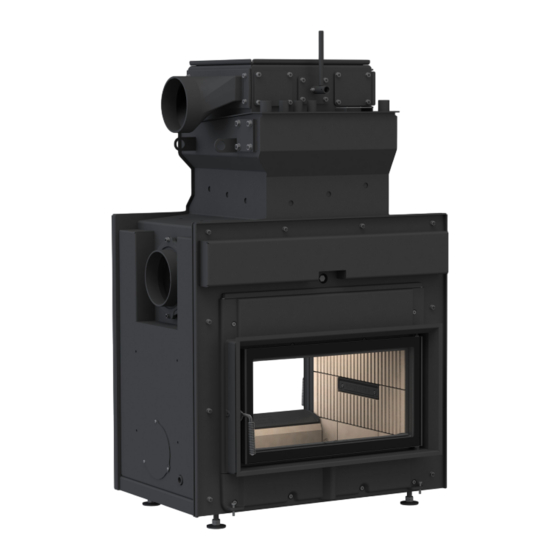

Brunner HKD 7 SK Installationsanleitung
Vorschau ausblenden
Andere Handbücher für HKD 7 SK:
- Bedienungsanleitung (24 Seiten) ,
- Aufbauanleitung (55 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Brunner HKD 7 SK
Inhaltszusammenfassung für Brunner HKD 7 SK
- Seite 1 Installationsanleitung Kesseltechnik ©2021...
-
Seite 2: Inhaltsverzeichnis
INHALT Grundsätzliches......................3 Allgemeines.........................4 Sicherheitstechnische Hinweise................5 Sicherheitseinrichtungen nach DIN EN12828............6 Anschlüsse........................7 Stutzenanordnung...................... 8 Anbindung an einen Pufferspeicher..............15 Dimensionierungshinweise..................16 Inbetriebnahme......................17 Betrieb........................18 Richtlinien........................19 Betriebsstörungen....................20 Technische Daten.....................21 Installationsanleitung Kesseltechnik (1.42) © 2021 Brunner GmbH... -
Seite 3: Grundsätzliches
Gerät erst nach dieser Druckprüfung ummauern. Kosten, die durch die notwendige Demontage der Ummauerung zur Nacharbeit am Kesselgerät oder durch Kesselaustausch entstehen, werden von der Ulrich Brunner GmbH nicht übernommen. Die Grundfläche des Aufstellraumes muss so gestaltet und so groß sein, dass die Feuerstätten ordnungsge- mäß... -
Seite 4: Allgemeines
Druckgeräterichtlinie 2014/68/EU. Alle Kesselkonstruktionen sind als Wärmeerzeuger für Warmwasserheizanlagen mit zulässigen Vorlauftem- peraturen bis 100°C geeignet und zugelassen. Die Kesselgeräte der Firma Brunner sind ausschließlich für geschlossene Anlagen nach DIN EN 12828 geeignet. Die Kesselkonstruktionen mit zuschaltbarem Kesselteil sind grundsätzlich so dimensioniert, dass bei zu- geschaltetem Kesselteil die gesamte nutzbare Energie der Heizgase für die Heißwasserproduktion benö-... -
Seite 5: Sicherheitstechnische Hinweise
Feuerstätten betrachten und auslegen. In Verbindung mit einer Be- und Entlüf- tungsanlage empfehlen wir die Verwendung des Unterdruck Sicherheitsabschalters USA. Wird der Kamin / Heizeinsatz mit neuen, nicht von der Ulrich Brunner GmbH für dieses Gerät frei- gegebenen Bauteilen (z.B. Fremdsteuerung) verändert, handelt es sich um eine Sonderanfertigung nach Kundenwunsch. -
Seite 6: Sicherheitseinrichtungen Nach Din En12828
Länge max. Anzahl Bögen DN 20 DN 25 Die Mündung der Ausblaseleitung des Sicherheitsventils muss frei einsehbar sein (DIN EN 12828). Bei einer Länge über 4m empfehlen wir den Einbau eines metallischen Leitungstrichters. Installationsanleitung Kesseltechnik (1.42) © 2021 Brunner GmbH... -
Seite 7: Anschlüsse
Schutz der Gewinde in Muffen und Stutzen Schutzkappen bzw. Stopfen aus Kunststoff. Diese erst unmittelbar vor dem Anschluss entfernen. Diese Kappen sind keines- falls wasserdicht und dürfen nicht am Kessel verbleiben. © 2021 Brunner GmbH Installationsanleitung Kesseltechnik (1.42) -
Seite 8: Stutzenanordnung
Abbildung 2: Stutzenanordnung HKD 2.2k SK / HKD 2.6k SK HKD 2.2 XL-SK/h Der Sicherheitswärmetauscher kann wahlweise links oder rechts montiert werden. Abbildung 3: Stutzenanordnung HKD 2.2 XL-SK/h Installationsanleitung Kesseltechnik (1.42) © 2021 Brunner GmbH... - Seite 9 Der Sicherheitswärmetauscher kann wahlweise links oder rechts montiert werden. Abbildung 4: Stutzenanordnung HKD 2.2 SK HKD 7 SK Der Sicherheitswärmetauscher kann wahlweise links oder rechts montiert werden. Abbildung 5: Stutzenanordnung HKD 7 SK © 2021 Brunner GmbH Installationsanleitung Kesseltechnik (1.42)
- Seite 10 HKD 7 SK Tunnel Der Sicherheitswärmetauscher kann wahlweise links oder rechts montiert werden. Abbildung 6: Stutzenanordnung HKD 7 SK Tunnel Kompakt-Kessel B4 Abbildung 7: Stutzenanordnung Kompakt-Kessel B4 Installationsanleitung Kesseltechnik (1.42) © 2021 Brunner GmbH...
- Seite 11 Kompakt-Kessel B7 / B8 Abbildung 8: Stutzenanordnung Kompakt-Kessel B7 und B8 Kamin-Kessel 62/76 Der Sicherheitswärmetauscher kann wahlweise links oder rechts montiert werden. Abbildung 9: Stutzenanordnung Kamin-Kessel 62/76 © 2021 Brunner GmbH Installationsanleitung Kesseltechnik (1.42)
- Seite 12 Kamin-Kessel Eck 45/67/44 L Abbildung 10: Stutzenanordnung Kamin-Kessel Eck 45/67/44 L Kamin-Kessel Eck 45/67/44 R Abbildung 11: Stutzenanordnung Kamin-Kessel Eck 45/67/44 R Kamin-Kessel Eck 42/57/30 L Abbildung 12: Stutzenanordnung Kamin-Kessel Eck 42/57/30 L Installationsanleitung Kesseltechnik (1.42) © 2021 Brunner GmbH...
- Seite 13 Kamin-Kessel Eck 42/57/30 R Abbildung 13: Stutzenanordnung Kamin-Kessel Eck 42/57/30 R AK 38/86 und AK 38/86 Tunnel mit Kesselaufsatz 38/86 Abbildung 14: Stutzenanordnung Kesselaufsatz 38/86 © 2021 Brunner GmbH Installationsanleitung Kesseltechnik (1.42)
- Seite 14 AK 45/101 und AK 45/101 Tunnel mit Kesselaufsatz 45/101 Abbildung 15: Stutzenanordnung Kesselaufsatz 45/101 Stil-Kamin 51/67 und Stil-Kamin Tunnel 51/67 mit Kesselaufsatz 51/67 Abbildung 16: Stutzenanordnung Kesselaufsatz 51/67 Installationsanleitung Kesseltechnik (1.42) © 2021 Brunner GmbH...
-
Seite 15: Anbindung An Einen Pufferspeicher
ANBINDUNG AN EINEN PUFFERSPEICHER Info: Lt. Bundes-Immissionsschutzgesetz (1. BimSchV) ist für handbeschickte Feuerungsanlagen mit flüssigem Wär- meträgermedium ein ausreichend bemessener Wärmespeicher einzusetzen. © 2021 Brunner GmbH Installationsanleitung Kesseltechnik (1.42) -
Seite 16: Dimensionierungshinweise
Pufferspeicher vorzusehen. Aus der Praxis bewährte Speichergrößen als Empfehlung: Mindestens 55 Liter je kW Kesselleistung. Hinweis: Die angegebenen Pufferspeichergrößen sind empfohlene Richtwerte, die von den jeweiligen Anla- genkonzeptionen abweichen können. Installationsanleitung Kesseltechnik (1.42) © 2021 Brunner GmbH... -
Seite 17: Inbetriebnahme
Der Kachelofen darf nicht betrieben werden, solange die Punkte 1-6 nicht erfüllt sind! Auf keinen Fall darf die Ofenanlage ohne funktionsfähiges Kesselteil - auch nicht in der Betriebsart 'Nachheizfläche' - in Betrieb ge- nommen werden! © 2021 Brunner GmbH Installationsanleitung Kesseltechnik (1.42) -
Seite 18: Betrieb
In der Anheizphase (ca. 10 Minuten) muss die Ofenanlage über die Nachheizfläche (Anheizzug) be- trieben werden (Ausnahme Kompaktkessel und Kamin-Kessel). Erst wenn Abbrandtemperaturen von ca. 450-600°C (je nach Gerätevariante) vorliegen, kann die Moritz-Klappe (Umschaltklappe) so ge- schaltet werden, dass die Rauchgase durch den Kessel strömen. Installationsanleitung Kesseltechnik (1.42) © 2021 Brunner GmbH... -
Seite 19: Richtlinien
- Teil 1: Abgasanlagen mit einer Feuerstätte - Teil 2: Abgasanlagen mit mehreren Feuerstätten DVGW-Arbeitsblatt W551 Technische Maßnahmen zur Verminderung des Legionellenwachstums Weiterhin sind die regionalen Bauordnungen und Heizraumrichtlinien zu beachten. Die Auflistung erhebt keinen Anspruch auf Vollständigkeit! © 2021 Brunner GmbH Installationsanleitung Kesseltechnik (1.42) -
Seite 20: Betriebsstörungen
Eine weitere Ursache für mangelhaften Volumenstrom kann ein zu geringer Anlagendruck sein. Bit- te überprüfen Sie den luftseitigen Fülldruck des Ausdehnungsgefäßes oder gerade nach langen Still- standszeiten den Fülldruck der Heizungsanlage; evtl. Wasser nachfüllen. Installationsanleitung Kesseltechnik (1.42) © 2021 Brunner GmbH... -
Seite 21: Technische Daten
TECHNISCHE DATEN HKD 2.2 XL-SK/h HKD 7 SK HKD 2.2 k SK HKD 2.2 SK Zulassung Nennleistung EN 13229 Rauchrohr Ø (Ausgang) Wasserinhalt max. Betriebsüberdruck max. Vorlauftemperatur °C Wasserseitiger Druckverlust (1100 l/ mbar 6 Rauchgasseitiger Druckverlust empfohlene Umwälzmenge Gewicht: Kesselkörper 1"... - Seite 22 ½" IG ½" IG ½" IG autom. Entlüfter mit Kesselaufsatz Ulrich Brunner GmbH Aktuelle Anleitungen unter: www.brunner.de Zellhuber Ring 17-18 Technische und Sortiments-Änderungen sowie Irrtum und D-84307 Eggenfelden Druckfehler vorbehalten. Tel.: +49 (0) 8721/771-0 / Fax: +49 (0) 8721/771-100 Nachdruck und Vervielfältigung, auch auszugsweise, nur Email: info@brunner.de...
