Frontsatz Hkd 2.2 Flach Komplett (D003211) - Brunner HKD 2.2 Aufbauanleitung

4.4

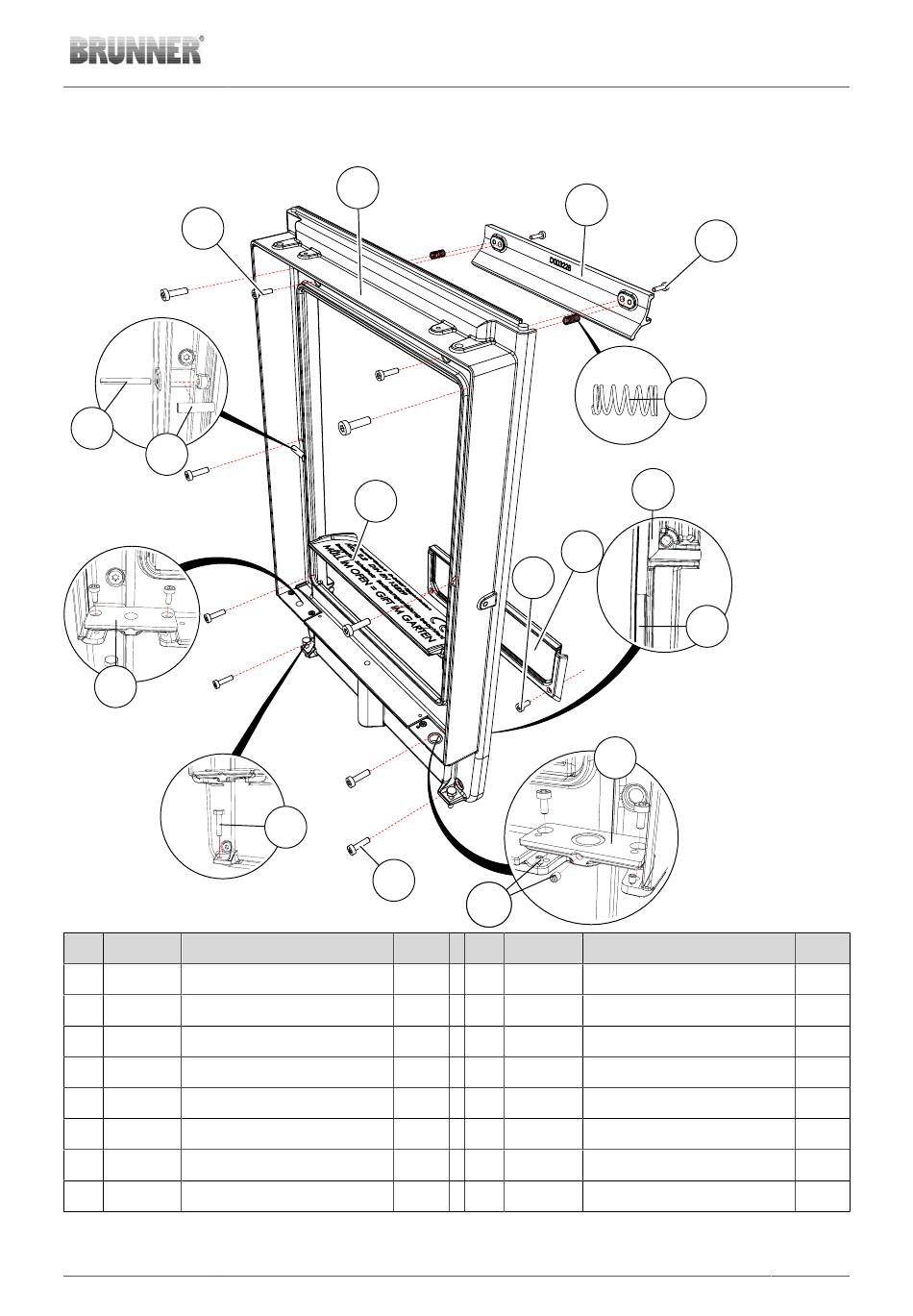

FRONTSATZ HKD 2.2 FLACH KOMPLETT (D003211)

14
12
11
10
Pos. Teilenr. Bezeichnung
1 D003218 Front
2 D003228 Lufteinsteller
3 D003210 Feder Lufteinlass
4 D003325 Anschlussplatte Front flach
5 D003302 Dichtschnur Front
6 D003300 Dichtschnur Front Rückwand
7 D003263 BG Einleger Scharnier
7.1 02152 Gewindestift M5x6
© 2021 Brunner GmbH
1
13
9
8
Stk.
1
1
2
1
2
1
1
3
Aufbauanleitung HKD 2.2 / -DHT / -Tunnel (1.15)
2
4
15
7
7.1 7.1
Pos. Teilenr. Bezeichnung
8 02523 Zylinderschraube M8x25 Torx
9 00610 Sechskantschraube M8x30
10 D003488 BG Einleger Türkontakt HKD2.2
11 01948 Griffrolle
12 800050 Passkerbstift M6x50
13 D003212 BG Textplatte HKD2.2
14 800058 Zylinderschraube M6x20 Torx
15 02522 Zylinderschraube M8x16 Torx
14
3
5
6
Stk.
8
2
1
2
2
1
4
2
9
