Frontsatz Hkd 2.2 Rund Komplett (D003365) - Brunner HKD 2.2 Aufbauanleitung

4.5

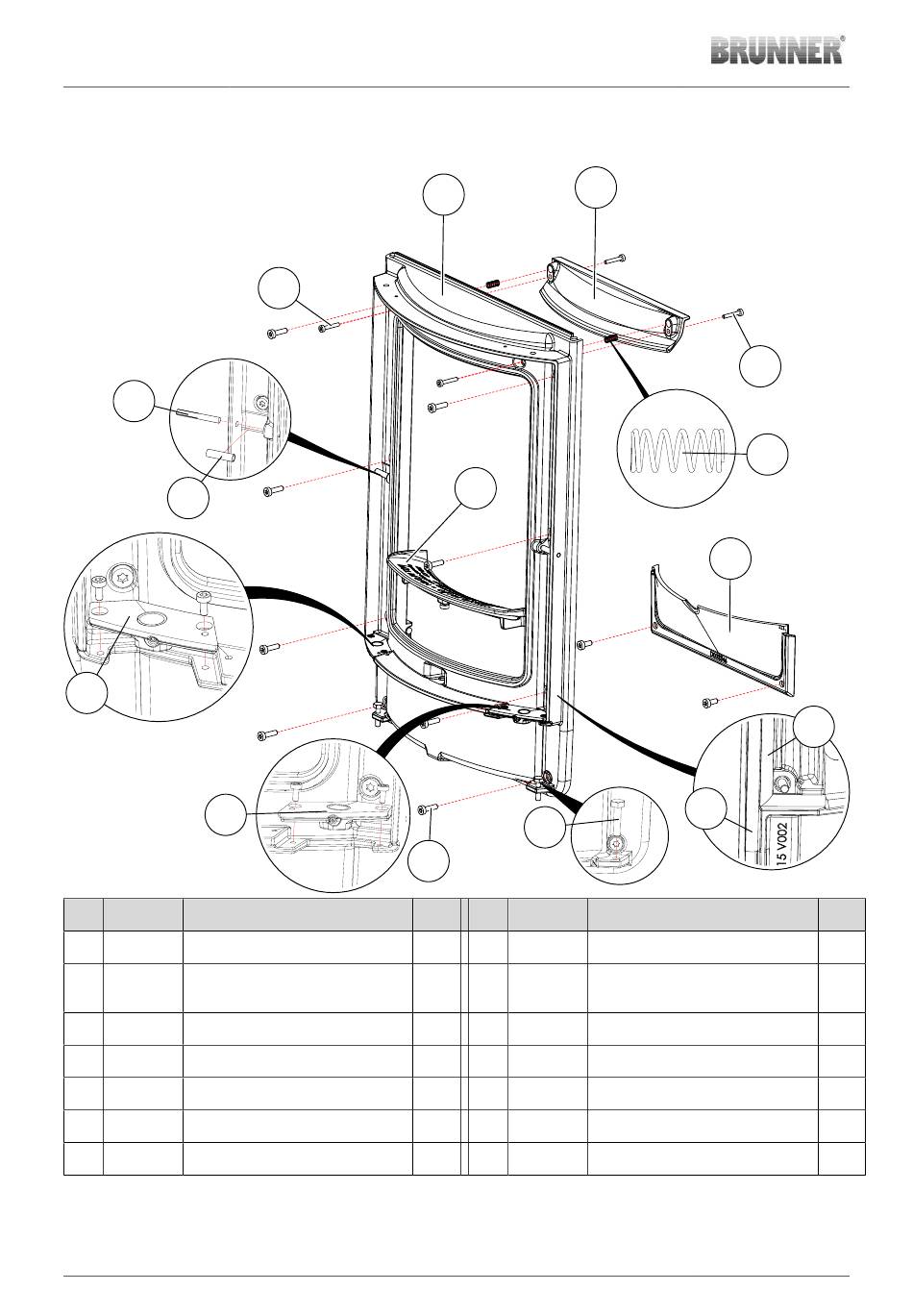

FRONTSATZ HKD 2.2 RUND KOMPLETT (D003365)

12
11
10
9
Pos. Teilenr. Bezeichnung
1 D003315 Front rund
2 D003332 Lufteinsteller rund
3 D003210 Feder Lufteinlass
4 D003346 Anschlussplatte Front rund
5 D003302 Dichtschnur Front
6 D003300 Dichtschnur Front Rückwand
7 800118 Sechskantschraube M8x30
10
1
14
8
Stk.
1
1
2
1
2
1
2
Aufbauanleitung HKD 2.2 / -DHT / -Tunnel (1.15)
2
13
7
Pos. Teilenr. Bezeichnung
8 02523 Zylinderschraube Torx M8x25
BG Einleger Scharnier rund
9 D003386
rechts
10 D003387 BG Einleger Scharnier rund links
11 01948 Griffrolle
12 800050 Passkerbstift M6x50
13 D003385 BG Textplatte rund
14 800051 Zylinderschraube TORX M6x30
14
3
4
5
6
Stk.
8
1
1
2
2
1
4
© 2021 Brunner GmbH
