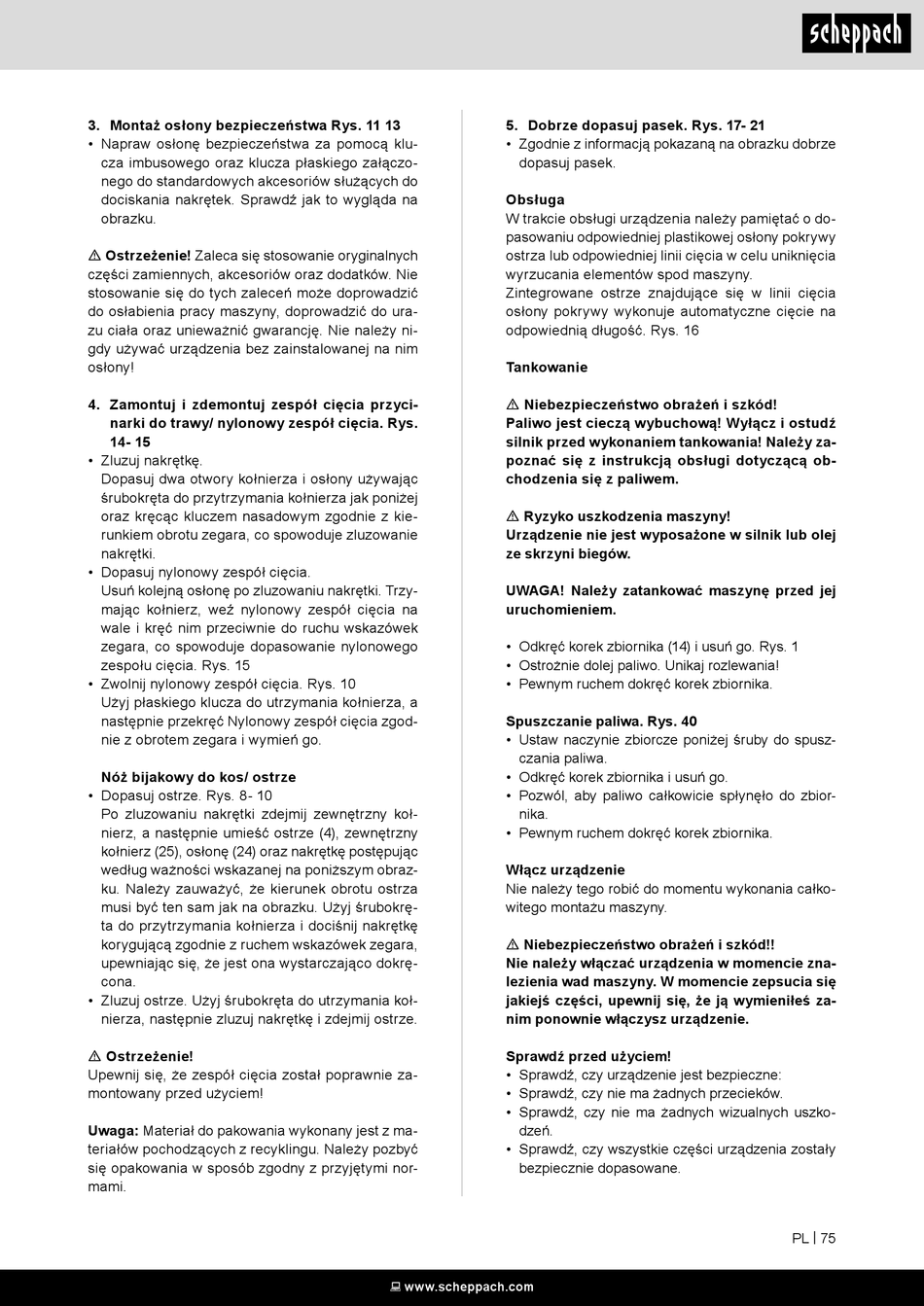

3. Montaż osłony bezpieczeństwa Rys. 11 13
• Napraw osłonę bezpieczeństwa za pomocą klu-
cza imbusowego oraz klucza płaskiego załączo-
nego do standardowych akcesoriów służących do
dociskania nakrętek. Sprawdź jak to wygląda na
obrazku.
m Ostrzeżenie! Zaleca się stosowanie oryginalnych
części zamiennych, akcesoriów oraz dodatków. Nie
stosowanie się do tych zaleceń może doprowadzić
do osłabienia pracy maszyny, doprowadzić do ura-
zu ciała oraz unieważnić gwarancję. Nie należy ni-
gdy używać urządzenia bez zainstalowanej na nim
osłony!
4. Zamontuj i zdemontuj zespół cięcia przyci-
narki do trawy/ nylonowy zespół cięcia. Rys.
14- 15
• Zluzuj nakrętkę.
Dopasuj dwa otwory kołnierza i osłony używając
śrubokręta do przytrzymania kołnierza jak poniżej
oraz kręcąc kluczem nasadowym zgodnie z kie-
runkiem obrotu zegara, co spowoduje zluzowanie
nakrętki.
• Dopasuj nylonowy zespół cięcia.
Usuń kolejną osłonę po zluzowaniu nakrętki. Trzy-
mając kołnierz, weź nylonowy zespół cięcia na
wale i kręć nim przeciwnie do ruchu wskazówek
zegara, co spowoduje dopasowanie nylonowego
zespołu cięcia. Rys. 15
• Zwolnij nylonowy zespół cięcia. Rys. 10
Użyj płaskiego klucza do utrzymania kołnierza, a
następnie przekręć Nylonowy zespół cięcia zgod-
nie z obrotem zegara i wymień go.
Nóż bijakowy do kos/ ostrze
• Dopasuj ostrze. Rys. 8- 10
Po zluzowaniu nakrętki zdejmij zewnętrzny koł-
nierz, a następnie umieść ostrze (4), zewnętrzny
kołnierz (25), osłonę (24) oraz nakrętkę postępując
według ważności wskazanej na poniższym obraz-
ku. Należy zauważyć, że kierunek obrotu ostrza
musi być ten sam jak na obrazku. Użyj śrubokrę-
ta do przytrzymania kołnierza i dociśnij nakrętkę
korygującą zgodnie z ruchem wskazówek zegara,
upewniając się, że jest ona wystarczająco dokrę-
cona.
• Zluzuj ostrze. Użyj śrubokręta do utrzymania koł-
nierza, następnie zluzuj nakrętkę i zdejmij ostrze.
m Ostrzeżenie!
Upewnij się, że zespół cięcia został poprawnie za-
montowany przed użyciem!
Uwaga: Materiał do pakowania wykonany jest z ma-
teriałów pochodzących z recyklingu. Należy pozbyć
się opakowania w sposób zgodny z przyjętymi nor-
mami.
5. Dobrze dopasuj pasek. Rys. 17- 21
• Zgodnie z informacją pokazaną na obrazku dobrze
dopasuj pasek.
Obsługa
W trakcie obsługi urządzenia należy pamiętać o do-
pasowaniu odpowiedniej plastikowej osłony pokrywy
ostrza lub odpowiedniej linii cięcia w celu uniknięcia
wyrzucania elementów spod maszyny.
Zintegrowane ostrze znajdujące się w linii cięcia
osłony pokrywy wykonuje automatyczne cięcie na
odpowiednią długość. Rys. 16
Tankowanie
m Niebezpieczeństwo obrażeń i szkód!
Paliwo jest cieczą wybuchową! Wyłącz i ostudź
silnik przed wykonaniem tankowania! Należy za-
poznać się z instrukcją obsługi dotyczącą ob-
chodzenia się z paliwem.
m Ryzyko uszkodzenia maszyny!
Urządzenie nie jest wyposażone w silnik lub olej
ze skrzyni biegów.
UWAGA! Należy zatankować maszynę przed jej
uruchomieniem.
• Odkręć korek zbiornika (14) i usuń go. Rys. 1
• Ostrożnie dolej paliwo. Unikaj rozlewania!
• Pewnym ruchem dokręć korek zbiornika.
Spuszczanie paliwa. Rys. 40
• Ustaw naczynie zbiorcze poniżej śruby do spusz-
czania paliwa.
• Odkręć korek zbiornika i usuń go.
• Pozwól, aby paliwo całkowicie spłynęło do zbior-
nika.
• Pewnym ruchem dokręć korek zbiornika.
Włącz urządzenie
Nie należy tego robić do momentu wykonania całko-
witego montażu maszyny.
m Niebezpieczeństwo obrażeń i szkód!!
Nie należy włączać urządzenia w momencie zna-
lezienia wad maszyny. W momencie zepsucia się
jakiejś części, upewnij się, że ją wymieniłeś za-
nim ponownie włączysz urządzenie.
Sprawdź przed użyciem!
• Sprawdź, czy urządzenie jest bezpieczne:
• Sprawdź, czy nie ma żadnych przecieków.
• Sprawdź, czy nie ma żadnych wizualnych uszko-
dzeń.
• Sprawdź, czy wszystkie części urządzenia zostały
bezpiecznie dopasowane.
