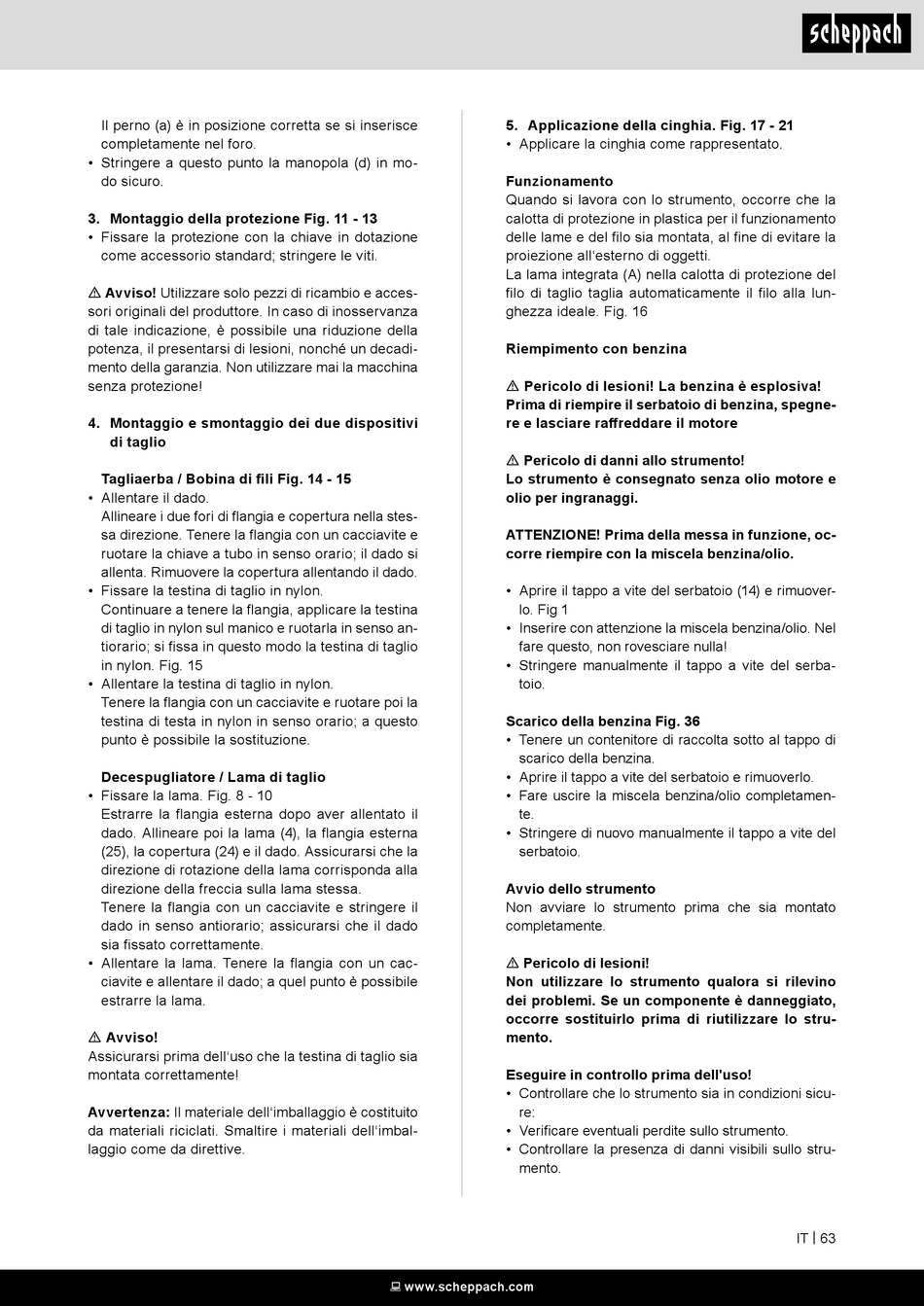

Il perno (a) è in posizione corretta se si inserisce
completamente nel foro.
• Stringere a questo punto la manopola (d) in mo-
do sicuro.
3. Montaggio della protezione Fig. 11 - 13
• Fissare la protezione con la chiave in dotazione
come accessorio standard; stringere le viti.
m Avviso! Utilizzare solo pezzi di ricambio e acces-
sori originali del produttore. In caso di inosservanza
di tale indicazione, è possibile una riduzione della
potenza, il presentarsi di lesioni, nonché un decadi-
mento della garanzia. Non utilizzare mai la macchina
senza protezione!
4. Montaggio e smontaggio dei due dispositivi
di taglio
Tagliaerba / Bobina di fili Fig. 14 - 15
• Allentare il dado.
Allineare i due fori di flangia e copertura nella stes-
sa direzione. Tenere la flangia con un cacciavite e
ruotare la chiave a tubo in senso orario; il dado si
allenta. Rimuovere la copertura allentando il dado.
• Fissare la testina di taglio in nylon.
Continuare a tenere la flangia, applicare la testina
di taglio in nylon sul manico e ruotarla in senso an-
tiorario; si fissa in questo modo la testina di taglio
in nylon. Fig. 15
• Allentare la testina di taglio in nylon.
Tenere la flangia con un cacciavite e ruotare poi la
testina di testa in nylon in senso orario; a questo
punto è possibile la sostituzione.
Decespugliatore / Lama di taglio
• Fissare la lama. Fig. 8 - 10
Estrarre la flangia esterna dopo aver allentato il
dado. Allineare poi la lama (4), la flangia esterna
(25), la copertura (24) e il dado. Assicurarsi che la
direzione di rotazione della lama corrisponda alla
direzione della freccia sulla lama stessa.
Tenere la flangia con un cacciavite e stringere il
dado in senso antiorario; assicurarsi che il dado
sia fissato correttamente.
• Allentare la lama. Tenere la flangia con un cac-
ciavite e allentare il dado; a quel punto è possibile
estrarre la lama.
m Avviso!
Assicurarsi prima dell'uso che la testina di taglio sia
montata correttamente!
Avvertenza: Il materiale dell'imballaggio è costituito
da materiali riciclati. Smaltire i materiali dell'imbal-
laggio come da direttive.
5. Applicazione della cinghia. Fig. 17 - 21
• Applicare la cinghia come rappresentato.
Funzionamento
Quando si lavora con lo strumento, occorre che la
calotta di protezione in plastica per il funzionamento
delle lame e del filo sia montata, al fine di evitare la
proiezione all'esterno di oggetti.
La lama integrata (A) nella calotta di protezione del
filo di taglio taglia automaticamente il filo alla lun-
ghezza ideale. Fig. 16
Riempimento con benzina
m Pericolo di lesioni! La benzina è esplosiva!
Prima di riempire il serbatoio di benzina, spegne-
re e lasciare raffreddare il motore
m Pericolo di danni allo strumento!
Lo strumento è consegnato senza olio motore e
olio per ingranaggi.
ATTENZIONE! Prima della messa in funzione, oc-
corre riempire con la miscela benzina/olio.
• Aprire il tappo a vite del serbatoio (14) e rimuover-
lo. Fig 1
• Inserire con attenzione la miscela benzina/olio. Nel
fare questo, non rovesciare nulla!
• Stringere manualmente il tappo a vite del serba-
toio.
Scarico della benzina Fig. 36
• Tenere un contenitore di raccolta sotto al tappo di
scarico della benzina.
• Aprire il tappo a vite del serbatoio e rimuoverlo.
• Fare uscire la miscela benzina/olio completamen-
te.
• Stringere di nuovo manualmente il tappo a vite del
serbatoio.
Avvio dello strumento
Non avviare lo strumento prima che sia montato
completamente.
m Pericolo di lesioni!
Non utilizzare lo strumento qualora si rilevino
dei problemi. Se un componente è danneggiato,
occorre sostituirlo prima di riutilizzare lo stru-
mento.
Eseguire in controllo prima dell'uso!
• Controllare che lo strumento sia in condizioni sicu-
re:
• Verificare eventuali perdite sullo strumento.
• Controllare la presenza di danni visibili sullo stru-
mento.
