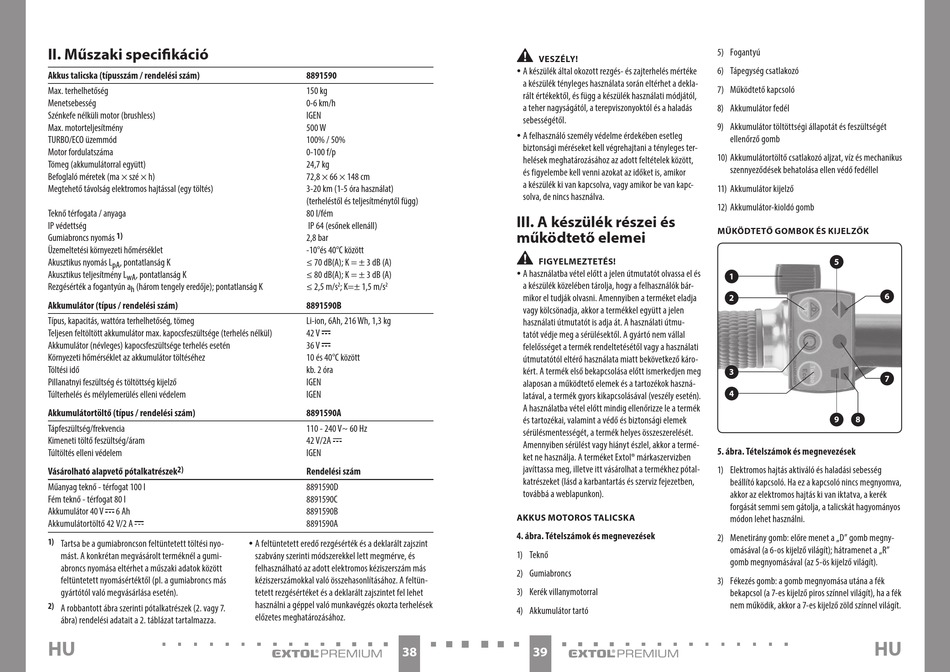

II. Műszaki specifikáció
Akkus talicska (típusszám / rendelési szám)
Max. terhelhetőség
Menetsebesség
Szénkefe nélküli motor (brushless)
Max. motorteljesítmény
TURBO/ECO üzemmód
Motor fordulatszáma
Tömeg (akkumulátorral együtt)
Befoglaló méretek (ma × szé × h)
Megtehető távolság elektromos hajtással (egy töltés)
Teknő térfogata / anyaga
IP védettség
1)
Gumiabroncs nyomás
Üzemeltetési környezeti hőmérséklet
Akusztikus nyomás L , pontatlanság K
pA
Akusztikus teljesítmény L , pontatlanság K
wA
Rezgésérték a fogantyún a (három tengely eredője); pontatlanság K
h
Akkumulátor (típus / rendelési szám)
Típus, kapacitás, wattóra terhelhetőség, tömeg
Teljesen feltöltött akkumulátor max. kapocsfeszültsége (terhelés nélkül)
Akkumulátor (névleges) kapocsfeszültsége terhelés esetén
Környezeti hőmérséklet az akkumulátor töltéséhez
Töltési idő
Pillanatnyi feszültség és töltöttség kijelző
Túlterhelés és mélylemerülés elleni védelem
Akkumulátortöltő (típus / rendelési szám)
Tápfeszültség/frekvencia
Kimeneti töltő feszültség/áram
Túltöltés elleni védelem
2)
Vásárolható alapvető pótalkatrészek
Műanyag teknő - térfogat 100 l
Fém teknő - térfogat 80 l
Akkumulátor 40 V 6 Ah
Akkumulátortöltő 42 V/2 A
1)
Tartsa be a gumiabroncson feltüntetett töltési nyo-
mást. A konkrétan megvásárolt terméknél a gumi-
abroncs nyomása eltérhet a műszaki adatok között
feltüntetett nyomásértéktől (pl. a gumiabroncs más
gyártótól való megvásárlása esetén).
2)
A robbantott ábra szerinti pótalkatrészek (2. vagy 7.
ábra) rendelési adatait a 2. táblázat tartalmazza.
HU
8891590
150 kg
0-6 km/h
IGEN
500 W
100% / 50%
0-100 f/p
24,7 kg
72,8 × 66 × 148 cm
3-20 km (1-5 óra használat)
(terheléstől és teljesítménytől függ)
80 l/fém
IP 64 (esőnek ellenáll)
2,8 bar
-10°és 40°C között
≤ 70 dB(A); K = ± 3 dB (A)
≤ 80 dB(A); K = ± 3 dB (A)
≤ 2,5 m/s ; K=± 1,5 m/s
2 2
8891590B
Li-ion, 6Ah, 216 Wh, 1,3 kg
42 V
36 V
10 és 40°C között
kb. 2 óra
IGEN
IGEN
8891590A
110 - 240 V~ 60 Hz
42 V/2A
IGEN
Rendelési szám
8891590D
8891590C
8891590B
8891590A
y A feltüntetett eredő rezgésérték és a deklarált zajszint
szabvány szerinti módszerekkel lett megmérve, és
felhasználható az adott elektromos kéziszerszám más
kéziszerszámokkal való összehasonlításához. A feltün-
tetett rezgésértéket és a deklarált zajszintet fel lehet
használni a géppel való munkavégzés okozta terhelések
előzetes meghatározásához.
38
•
VESZÉLY!
y A készülék által okozott rezgés- és zajterhelés mértéke
a készülék tényleges használata során eltérhet a dekla-
rált értékektől, és függ a készülék használati módjától,
a teher nagyságától, a terepviszonyoktól és a haladás
sebességétől.
y A felhasználó személy védelme érdekében esetleg
biztonsági méréseket kell végrehajtani a tényleges ter-
helések meghatározásához az adott feltételek között,
és figyelembe kell venni azokat az időket is, amikor
a készülék ki van kapcsolva, vagy amikor be van kapc-
solva, de nincs használva.
III. A készülék részei és
működtető elemei
•
FIGYELMEZTETÉS!
y A használatba vétel előtt a jelen útmutatót olvassa el és
a készülék közelében tárolja, hogy a felhasználók bár-
mikor el tudják olvasni. Amennyiben a terméket eladja
vagy kölcsönadja, akkor a termékkel együtt a jelen
használati útmutatót is adja át. A használati útmu-
tatót védje meg a sérülésektől. A gyártó nem vállal
felelősséget a termék rendeltetésétől vagy a használati
útmutatótól eltérő használata miatt bekövetkező káro-
kért. A termék első bekapcsolása előtt ismerkedjen meg
alaposan a működtető elemek és a tartozékok haszná-
latával, a termék gyors kikapcsolásával (veszély esetén).
A használatba vétel előtt mindig ellenőrizze le a termék
és tartozékai, valamint a védő és biztonsági elemek
sérülésmentességét, a termék helyes összeszerelését.
Amennyiben sérülést vagy hiányt észlel, akkor a termé-
ket ne használja. A terméket Extol® márkaszervizben
javíttassa meg, illetve itt vásárolhat a termékhez pótal-
katrészeket (lásd a karbantartás és szerviz fejezetben,
továbbá a weblapunkon).
AKKUS MOTOROS TALICSKA
4. ábra. Tételszámok és megnevezések
1) Teknő
2) Gumiabroncs
3) Kerék villanymotorral
4) Akkumulátor tartó
39
5) Fogantyú
6) Tápegység csatlakozó
7) Működtető kapcsoló
8) Akkumulátor fedél
9) Akkumulátor töltöttségi állapotát és feszültségét
ellenőrző gomb
10) Akkumulátortöltő csatlakozó aljzat, víz és mechanikus
szennyeződések behatolása ellen védő fedéllel
11) Akkumulátor kijelző
12) Akkumulátor-kioldó gomb
MŰKÖDTETŐ GOMBOK ÉS KIJELZŐK
5
1
6
2
3
7
4
9 8
5. ábra. Tételszámok és megnevezések
1) Elektromos hajtás aktiváló és haladási sebesség
beállító kapcsoló. Ha ez a kapcsoló nincs megnyomva,
akkor az elektromos hajtás ki van iktatva, a kerék
forgását semmi sem gátolja, a talicskát hagyományos
módon lehet használni.
2) Menetirány gomb: előre menet a „D" gomb megny-
omásával (a 6-os kijelző világít); hátramenet a „R"
gomb megnyomásával (az 5-ös kijelző világít).
3) Fékezés gomb: a gomb megnyomása utána a fék
bekapcsol (a 7-es kijelző piros színnel világít), ha a fék
nem működik, akkor a 7-es kijelző zöld színnel világít.
