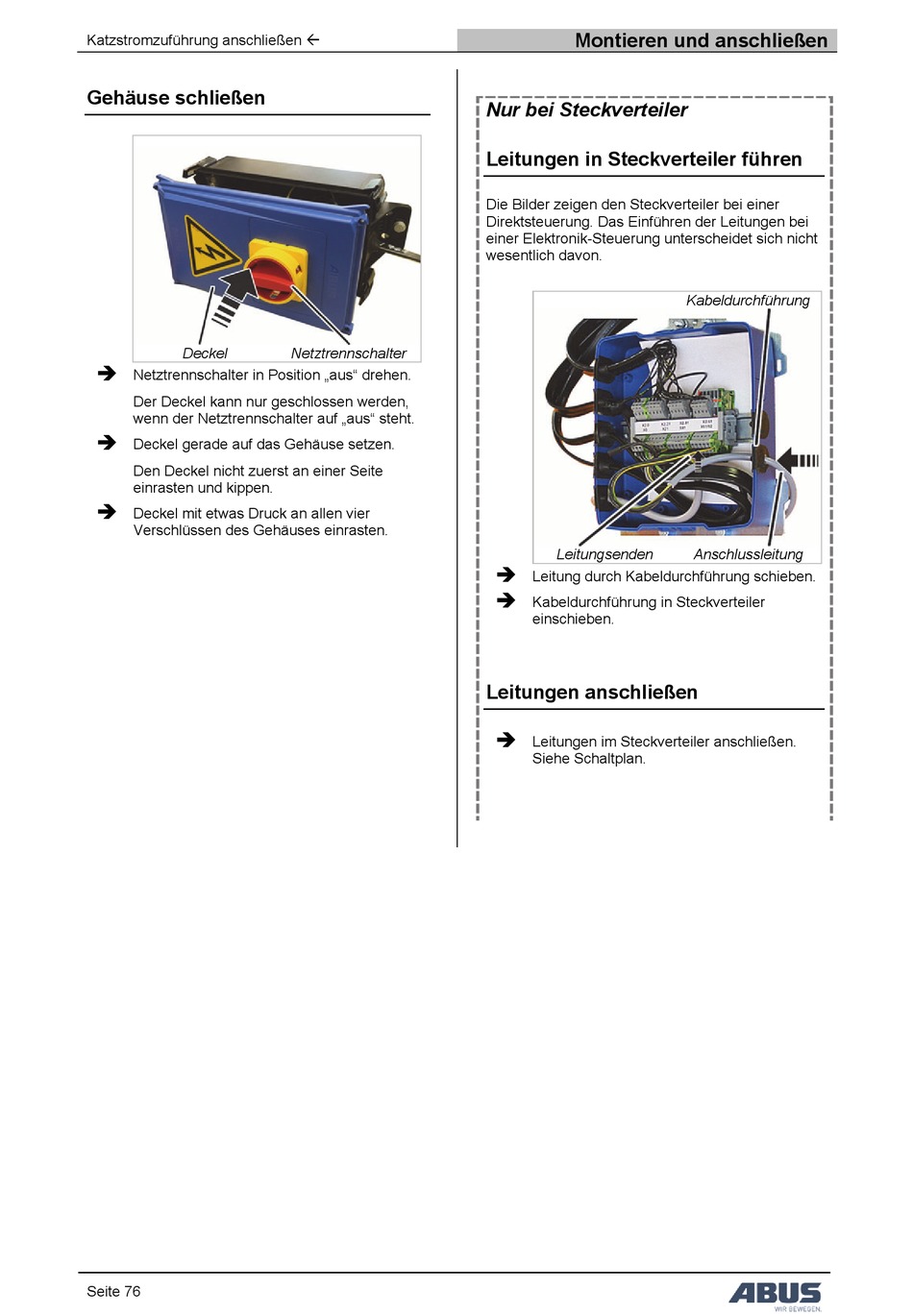

Gehäuse Schließen; Nur Bei Steckverteiler; Leitungen In Steckverteiler Führen; Leitungen Anschließen - Abus HB150 Produkthandbuch

Katzstromzuführung anschließen 
Gehäuse schließen
Deckel

Netztrennschalter in Position „aus" drehen.
Der Deckel kann nur geschlossen werden,
wenn der Netztrennschalter auf „aus" steht.

Deckel gerade auf das Gehäuse setzen.
Den Deckel nicht zuerst an einer Seite
einrasten und kippen.

Deckel mit etwas Druck an allen vier
Verschlüssen des Gehäuses einrasten.
Seite 76
Netztrennschalter
Montieren und anschließen

Nur bei Steckverteiler

Leitungen in Steckverteiler führen
Die Bilder zeigen den Steckverteiler bei einer
Direktsteuerung. Das Einführen der Leitungen bei
einer Elektronik-Steuerung unterscheidet sich nicht
wesentlich davon.
Leitungsenden

Leitung durch Kabeldurchführung schieben.

Kabeldurchführung in Steckverteiler
einschieben.
Leitungen anschließen

Leitungen im Steckverteiler anschließen.
Siehe Schaltplan.
Kabeldurchführung
Anschlussleitung
