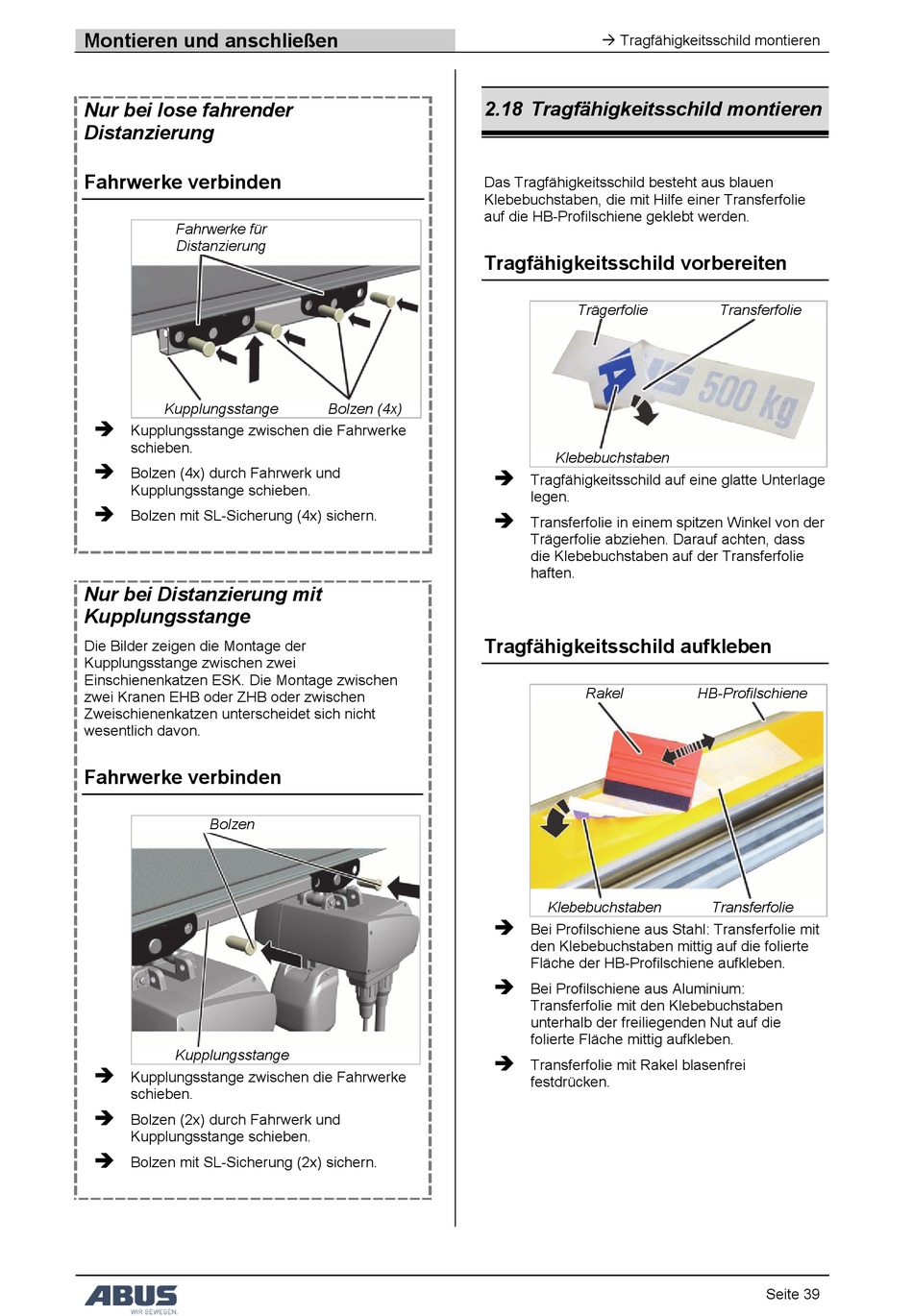

Montieren und anschließen
Nur bei lose fahrender
Distanzierung
Fahrwerke verbinden
Fahrwerke für
Distanzierung
Kupplungsstange

Kupplungsstange zwischen die Fahrwerke
schieben.

Bolzen (4x) durch Fahrwerk und
Kupplungsstange schieben.

Bolzen mit SL-Sicherung (4x) sichern.
Nur bei Distanzierung mit
Kupplungsstange
Die Bilder zeigen die Montage der
Kupplungsstange zwischen zwei
Einschienenkatzen ESK. Die Montage zwischen
zwei Kranen EHB oder ZHB oder zwischen
Zweischienenkatzen unterscheidet sich nicht
wesentlich davon.
Fahrwerke verbinden
Bolzen
Kupplungsstange

Kupplungsstange zwischen die Fahrwerke
schieben.

Bolzen (2x) durch Fahrwerk und
Kupplungsstange schieben.

Bolzen mit SL-Sicherung (2x) sichern.
2.18 Tragfähigkeitsschild montieren
Das Tragfähigkeitsschild besteht aus blauen
Klebebuchstaben, die mit Hilfe einer Transferfolie
auf die HB-Profilschiene geklebt werden.
Tragfähigkeitsschild vorbereiten
Bolzen (4x)


Tragfähigkeitsschild aufkleben



 Tragfähigkeitsschild montieren
Trägerfolie
Klebebuchstaben
Tragfähigkeitsschild auf eine glatte Unterlage
legen.
Transferfolie in einem spitzen Winkel von der
Trägerfolie abziehen. Darauf achten, dass
die Klebebuchstaben auf der Transferfolie
haften.
Rakel HB-Profilschiene
Klebebuchstaben
Bei Profilschiene aus Stahl: Transferfolie mit
den Klebebuchstaben mittig auf die folierte
Fläche der HB-Profilschiene aufkleben.
Bei Profilschiene aus Aluminium:
Transferfolie mit den Klebebuchstaben
unterhalb der freiliegenden Nut auf die
folierte Fläche mittig aufkleben.
Transferfolie mit Rakel blasenfrei
festdrücken.
Transferfolie
Transferfolie
Seite 39
