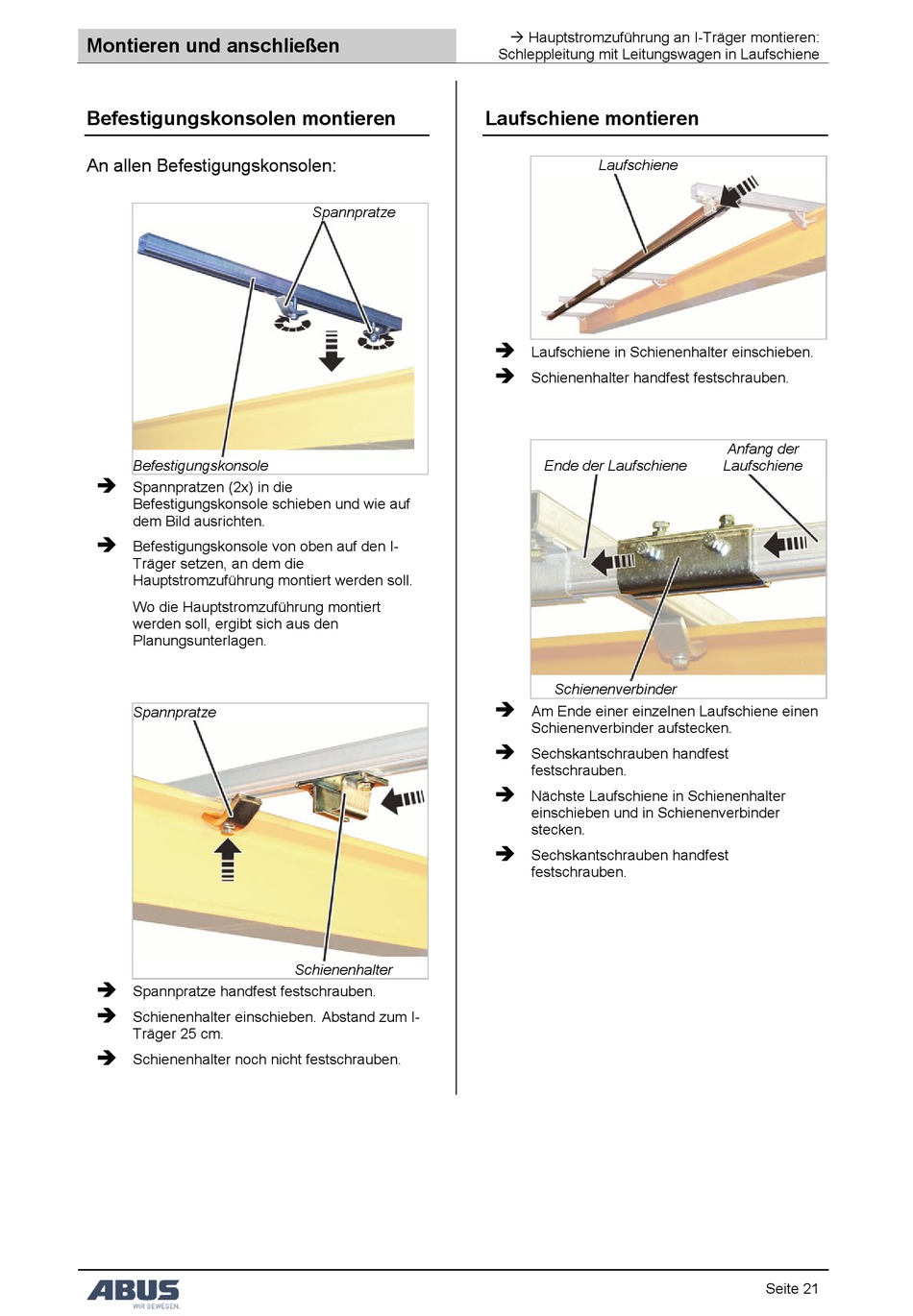

Befestigungskonsolen Montieren; Laufschiene Montieren - Abus HB150 Produkthandbuch

Montieren und anschließen

Befestigungskonsolen montieren

An allen Befestigungskonsolen:
Befestigungskonsole

Spannpratzen (2x) in die
Befestigungskonsole schieben und wie auf
dem Bild ausrichten.

Befestigungskonsole von oben auf den I-
Träger setzen, an dem die
Hauptstromzuführung montiert werden soll.
Wo die Hauptstromzuführung montiert
werden soll, ergibt sich aus den
Planungsunterlagen.
Spannpratze

Spannpratze handfest festschrauben.

Schienenhalter einschieben. Abstand zum I-
Träger 25 cm.

Schienenhalter noch nicht festschrauben.
Spannpratze
Schienenhalter
 Hauptstromzuführung an I-Träger montieren:
Schleppleitung mit Leitungswagen in Laufschiene

Laufschiene montieren

Laufschiene

Laufschiene in Schienenhalter einschieben.

Schienenhalter handfest festschrauben.
Ende der Laufschiene
Schienenverbinder

Am Ende einer einzelnen Laufschiene einen
Schienenverbinder aufstecken.

Sechskantschrauben handfest
festschrauben.

Nächste Laufschiene in Schienenhalter
einschieben und in Schienenverbinder
stecken.

Sechskantschrauben handfest
festschrauben.
Anfang der
Laufschiene
Seite 21
