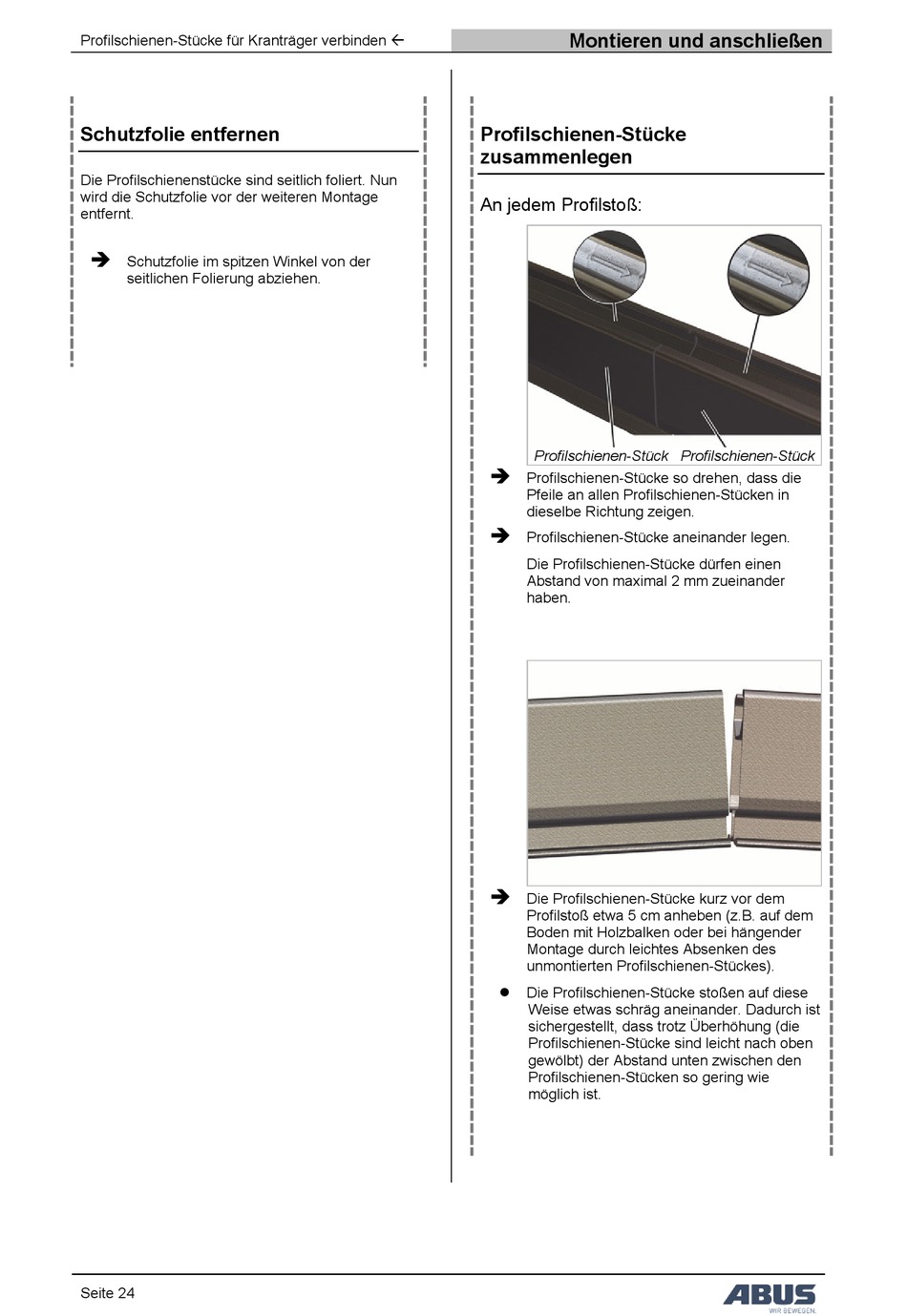

Schutzfolie Entfernen; Profilschienen-Stücke Zusammenlegen - Abus HB150 Produkthandbuch

Profilschienen-Stücke für Kranträger verbinden 

Schutzfolie entfernen

Die Profilschienenstücke sind seitlich foliert. Nun
wird die Schutzfolie vor der weiteren Montage
entfernt.

Schutzfolie im spitzen Winkel von der
seitlichen Folierung abziehen.
Seite 24
Montieren und anschließen
Profilschienen-Stücke
zusammenlegen
An jedem Profilstoß:
Profilschienen-Stück Profilschienen-Stück

Profilschienen-Stücke so drehen, dass die
Pfeile an allen Profilschienen-Stücken in
dieselbe Richtung zeigen.

Profilschienen-Stücke aneinander legen.
Die Profilschienen-Stücke dürfen einen
Abstand von maximal 2 mm zueinander
haben.

Die Profilschienen-Stücke kurz vor dem
Profilstoß etwa 5 cm anheben (z.B. auf dem
Boden mit Holzbalken oder bei hängender
Montage durch leichtes Absenken des
unmontierten Profilschienen-Stückes).
●
Die Profilschienen-Stücke stoßen auf diese
Weise etwas schräg aneinander. Dadurch ist
sichergestellt, dass trotz Überhöhung (die
Profilschienen-Stücke sind leicht nach oben
gewölbt) der Abstand unten zwischen den
Profilschienen-Stücken so gering wie
möglich ist.
