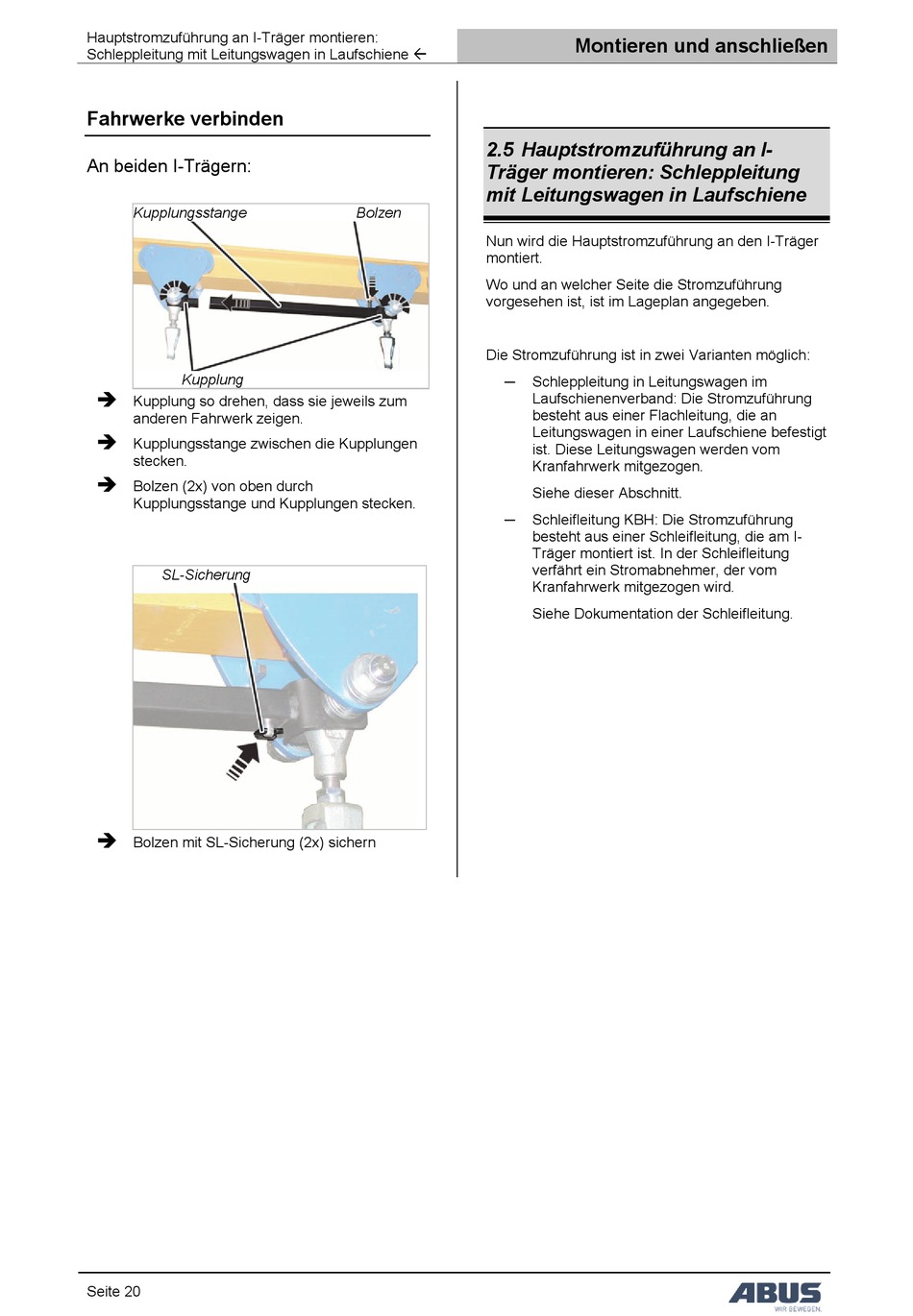

Hauptstromzuführung an I-Träger montieren:
Schleppleitung mit Leitungswagen in Laufschiene 
Fahrwerke verbinden
An beiden I-Trägern:
Kupplungsstange
Kupplung
Kupplung so drehen, dass sie jeweils zum
anderen Fahrwerk zeigen.
Kupplungsstange zwischen die Kupplungen
stecken.
Bolzen (2x) von oben durch
Kupplungsstange und Kupplungen stecken.
SL-Sicherung
Bolzen mit SL-Sicherung (2x) sichern
Seite 20
2.5 Hauptstromzuführung an I-
Träger montieren: Schleppleitung
mit Leitungswagen in Laufschiene
Bolzen
Nun wird die Hauptstromzuführung an den I-Träger
montiert.
Wo und an welcher Seite die Stromzuführung
vorgesehen ist, ist im Lageplan angegeben.
Die Stromzuführung ist in zwei Varianten möglich:
Montieren und anschließen
Schleppleitung in Leitungswagen im
Laufschienenverband: Die Stromzuführung
besteht aus einer Flachleitung, die an
Leitungswagen in einer Laufschiene befestigt
ist. Diese Leitungswagen werden vom
Kranfahrwerk mitgezogen.
Siehe dieser Abschnitt.
Schleifleitung KBH: Die Stromzuführung
besteht aus einer Schleifleitung, die am I-
Träger montiert ist. In der Schleifleitung
verfährt ein Stromabnehmer, der vom
Kranfahrwerk mitgezogen wird.
Siehe Dokumentation der Schleifleitung.
