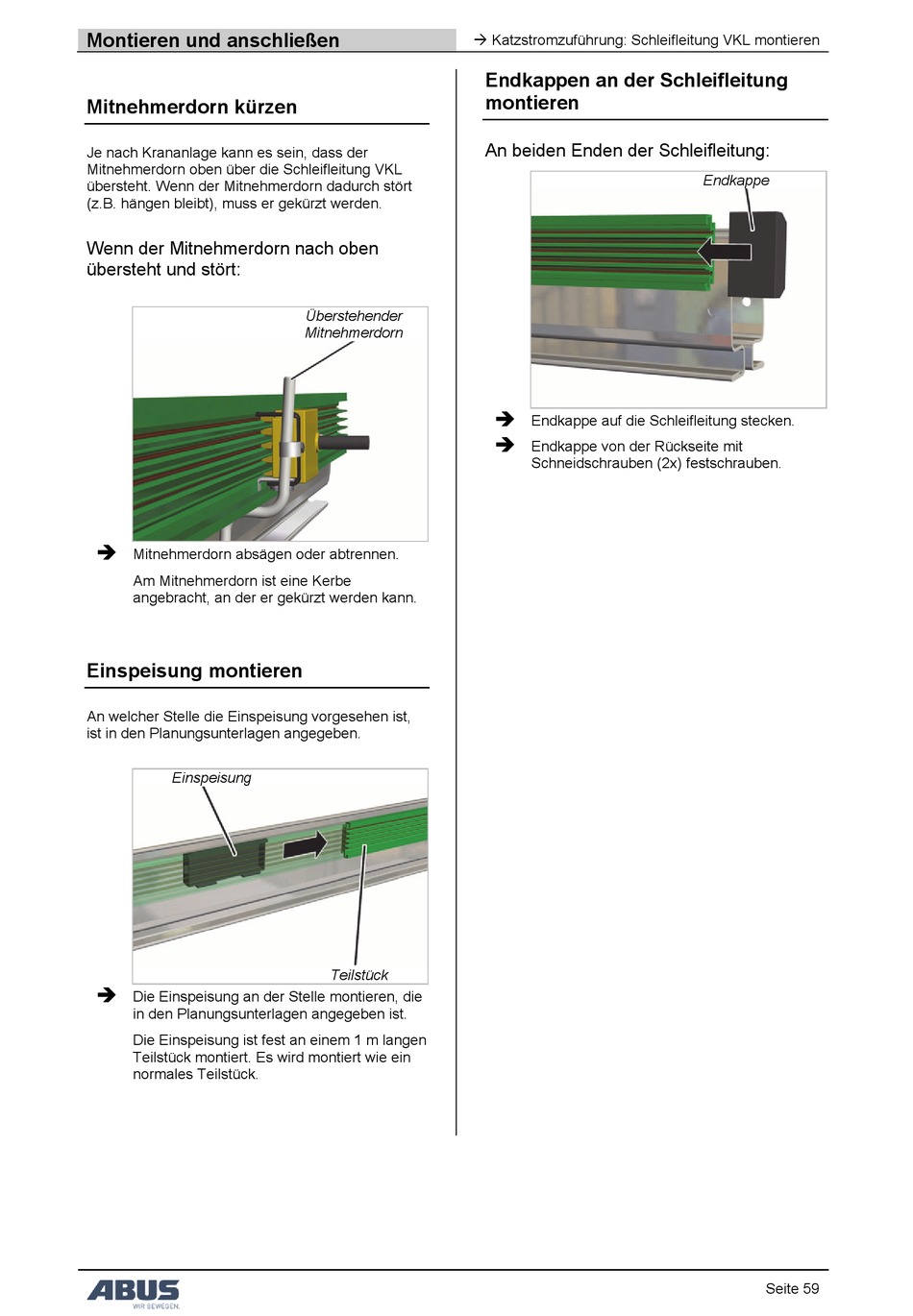

Mitnehmerdorn Kürzen; Endkappen An Der Schleifleitung Montieren; Einspeisung Montieren - Abus HB150 Produkthandbuch

Montieren und anschließen
Mitnehmerdorn kürzen
Je nach Krananlage kann es sein, dass der
Mitnehmerdorn oben über die Schleifleitung VKL
übersteht. Wenn der Mitnehmerdorn dadurch stört
(z.B. hängen bleibt), muss er gekürzt werden.
Wenn der Mitnehmerdorn nach oben
übersteht und stört:

Mitnehmerdorn absägen oder abtrennen.
Am Mitnehmerdorn ist eine Kerbe
angebracht, an der er gekürzt werden kann.

Einspeisung montieren

An welcher Stelle die Einspeisung vorgesehen ist,
ist in den Planungsunterlagen angegeben.
Einspeisung

Die Einspeisung an der Stelle montieren, die
in den Planungsunterlagen angegeben ist.
Die Einspeisung ist fest an einem 1 m langen
Teilstück montiert. Es wird montiert wie ein
normales Teilstück.
 Katzstromzuführung: Schleifleitung VKL montieren
Überstehender
Mitnehmerdorn
Teilstück
Endkappen an der Schleifleitung
montieren
An beiden Enden der Schleifleitung:

Endkappe auf die Schleifleitung stecken.

Endkappe von der Rückseite mit
Schneidschrauben (2x) festschrauben.
Endkappe
Seite 59
