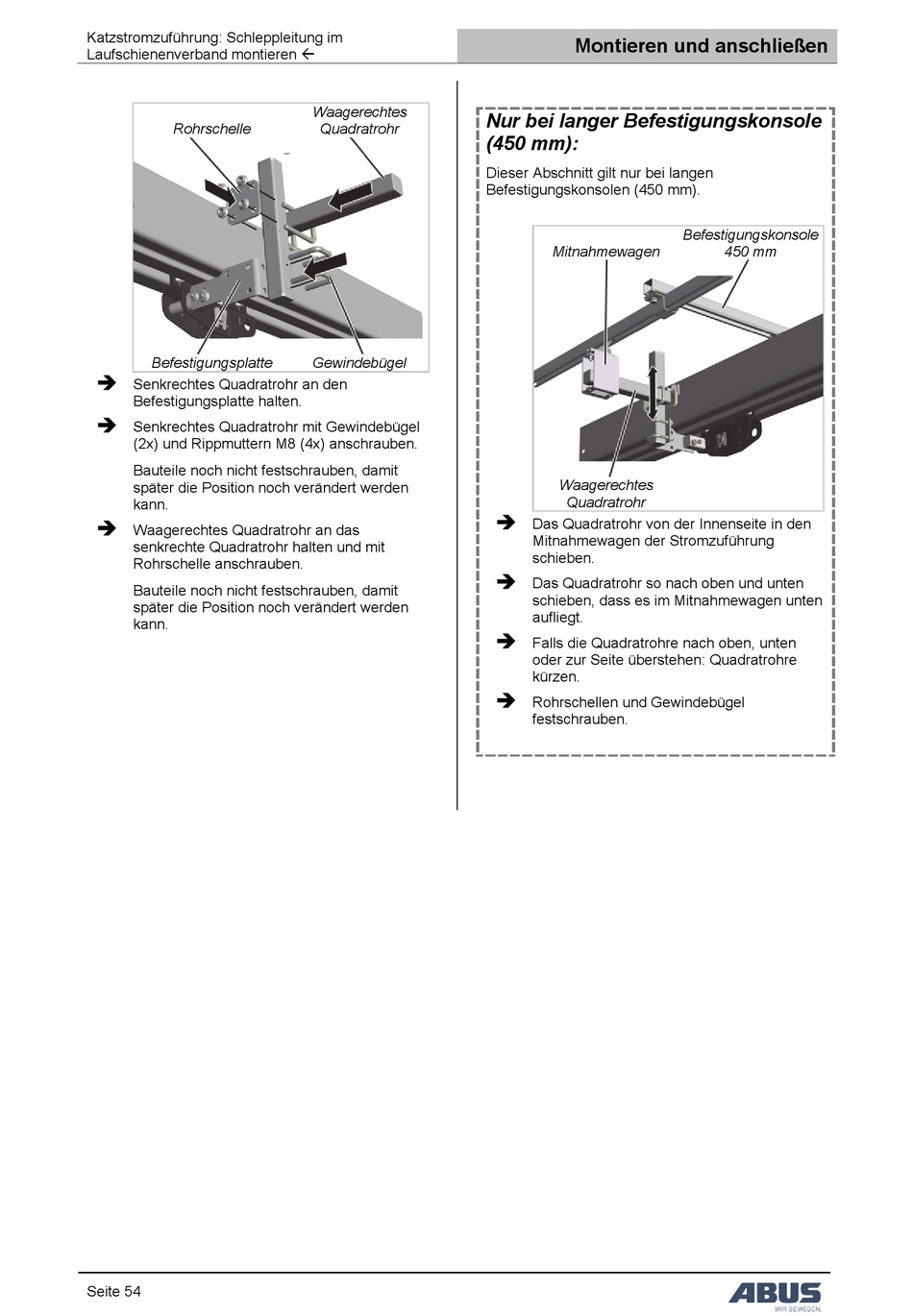

Katzstromzuführung: Schleppleitung im
Laufschienenverband montieren 
Rohrschelle
Befestigungsplatte

Senkrechtes Quadratrohr an den
Befestigungsplatte halten.

Senkrechtes Quadratrohr mit Gewindebügel
(2x) und Rippmuttern M8 (4x) anschrauben.
Bauteile noch nicht festschrauben, damit
später die Position noch verändert werden
kann.

Waagerechtes Quadratrohr an das
senkrechte Quadratrohr halten und mit
Rohrschelle anschrauben.
Bauteile noch nicht festschrauben, damit
später die Position noch verändert werden
kann.
Seite 54
Waagerechtes
Quadratrohr
Gewindebügel
Montieren und anschließen
Nur bei langer Befestigungskonsole
(450 mm):
Dieser Abschnitt gilt nur bei langen
Befestigungskonsolen (450 mm).
Mitnahmewagen
Waagerechtes
Quadratrohr

Das Quadratrohr von der Innenseite in den
Mitnahmewagen der Stromzuführung
schieben.

Das Quadratrohr so nach oben und unten
schieben, dass es im Mitnahmewagen unten
aufliegt.

Falls die Quadratrohre nach oben, unten
oder zur Seite überstehen: Quadratrohre
kürzen.

Rohrschellen und Gewindebügel
festschrauben.
Befestigungskonsole
450 mm
