Hauptstromzuführung an I-Träger montieren:
Schleifleitung KBH 

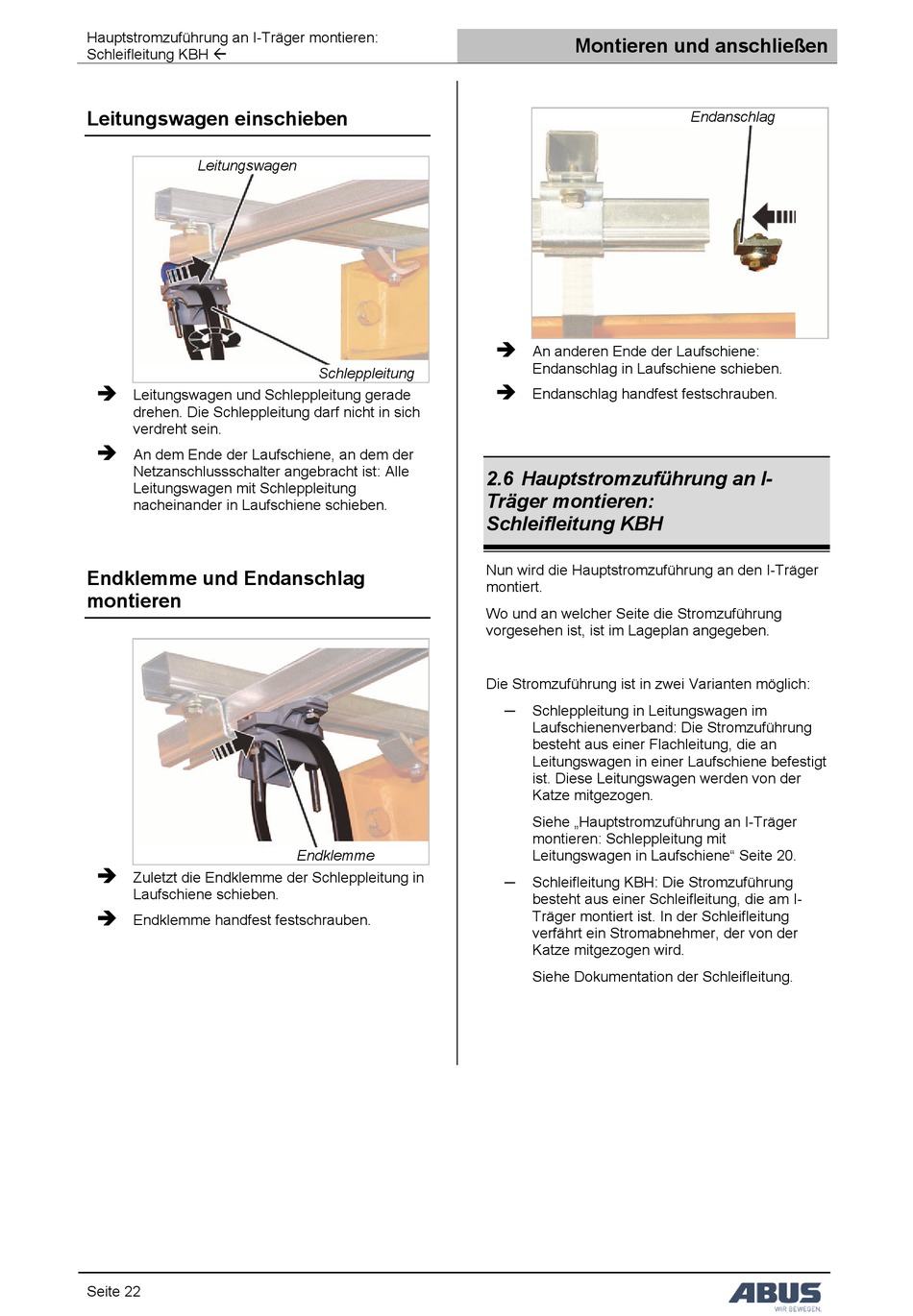

Leitungswagen einschieben

Leitungswagen

Leitungswagen und Schleppleitung gerade
drehen. Die Schleppleitung darf nicht in sich
verdreht sein.

An dem Ende der Laufschiene, an dem der
Netzanschlussschalter angebracht ist: Alle
Leitungswagen mit Schleppleitung
nacheinander in Laufschiene schieben.
Endklemme und Endanschlag
montieren

Zuletzt die Endklemme der Schleppleitung in
Laufschiene schieben.

Endklemme handfest festschrauben.
Seite 22
Schleppleitung
Endklemme
Montieren und anschließen

An anderen Ende der Laufschiene:
Endanschlag in Laufschiene schieben.

Endanschlag handfest festschrauben.
2.6 Hauptstromzuführung an I-
Träger montieren:
Schleifleitung KBH
Nun wird die Hauptstromzuführung an den I-Träger
montiert.
Wo und an welcher Seite die Stromzuführung
vorgesehen ist, ist im Lageplan angegeben.
Die Stromzuführung ist in zwei Varianten möglich:
─ Schleppleitung in Leitungswagen im
Laufschienenverband: Die Stromzuführung
besteht aus einer Flachleitung, die an
Leitungswagen in einer Laufschiene befestigt
ist. Diese Leitungswagen werden von der
Katze mitgezogen.
Siehe „Hauptstromzuführung an I-Träger
montieren: Schleppleitung mit
Leitungswagen in Laufschiene" Seite 20.
─ Schleifleitung KBH: Die Stromzuführung
besteht aus einer Schleifleitung, die am I-
Träger montiert ist. In der Schleifleitung
verfährt ein Stromabnehmer, der von der
Katze mitgezogen wird.
Siehe Dokumentation der Schleifleitung.
Endanschlag
