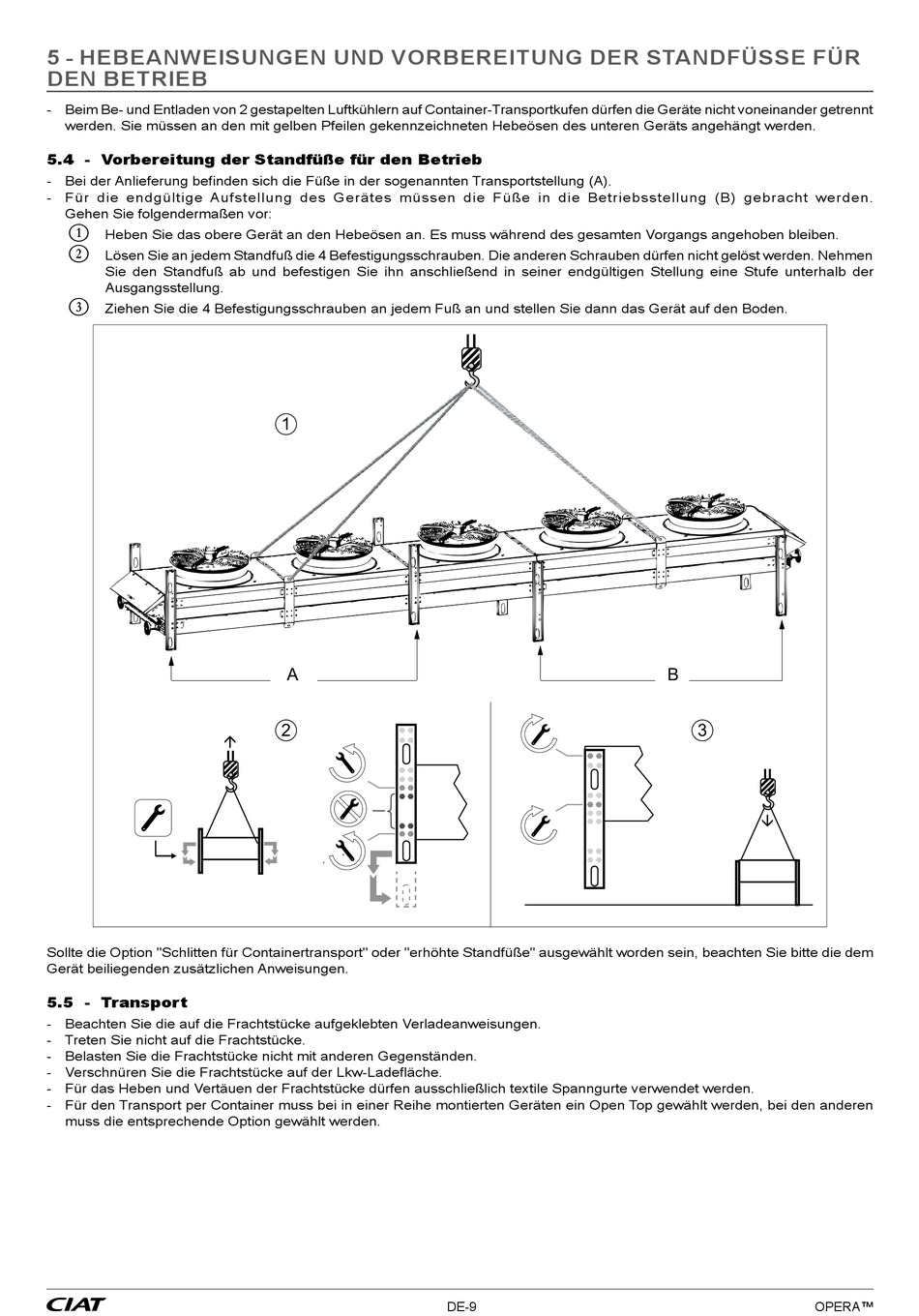

5 - HEBEANWEISUNGEN UND VORBEREITUNG DER STANDFÜSSE FÜR
DEN BETRIEB
- Beim Be- und Entladen von 2 gestapelten Luftkühlern auf Container-Transportkufen dürfen die Geräte nicht voneinander getrennt
werden. Sie müssen an den mit gelben Pfeilen gekennzeichneten Hebeösen des unteren Geräts angehängt werden.
5.4 - Vorbereitung der Standfüße für den Betrieb
- Bei der Anlieferung befinden sich die Füße in der sogenannten Transportstellung (A).
- Für die endgültige Aufstellung des Gerätes müssen die Füße in die Betriebsstellung (B) gebracht werden.
Gehen Sie folgendermaßen vor:
B
Heben Sie das obere Gerät an den Hebeösen an. Es muss während des gesamten Vorgangs angehoben bleiben.
C
Lösen Sie an jedem Standfuß die 4 Befestigungsschrauben. Die anderen Schrauben dürfen nicht gelöst werden. Nehmen
Sie den Standfuß ab und befestigen Sie ihn anschließend in seiner endgültigen Stellung eine Stufe unterhalb der
Ausgangsstellung.
D
Ziehen Sie die 4 Befestigungsschrauben an jedem Fuß an und stellen Sie dann das Gerät auf den Boden.
Sollte die Option "Schlitten für Containertransport" oder "erhöhte Standfüße" ausgewählt worden sein, beachten Sie bitte die dem
Gerät beiliegenden zusätzlichen Anweisungen.
5.5 - Transport
- Beachten Sie die auf die Frachtstücke aufgeklebten Verladeanweisungen.
- Treten Sie nicht auf die Frachtstücke.
- Belasten Sie die Frachtstücke nicht mit anderen Gegenständen.
- Verschnüren Sie die Frachtstücke auf der Lkw-Ladefläche.
- Für das Heben und Vertäuen der Frachtstücke dürfen ausschließlich textile Spanngurte verwendet werden.
- Für den Transport per Container muss bei in einer Reihe montierten Geräten ein Open Top gewählt werden, bei den anderen
muss die entsprechende Option gewählt werden.
1
A
2
Ç
DE-9
B
3
È
OPERA™
