Montage Vom Bodenlansch; Einstellung Vom Lexiblen Flansch - Exodraft Rbv1 Montageanleitung

42 • DE
5.5.2

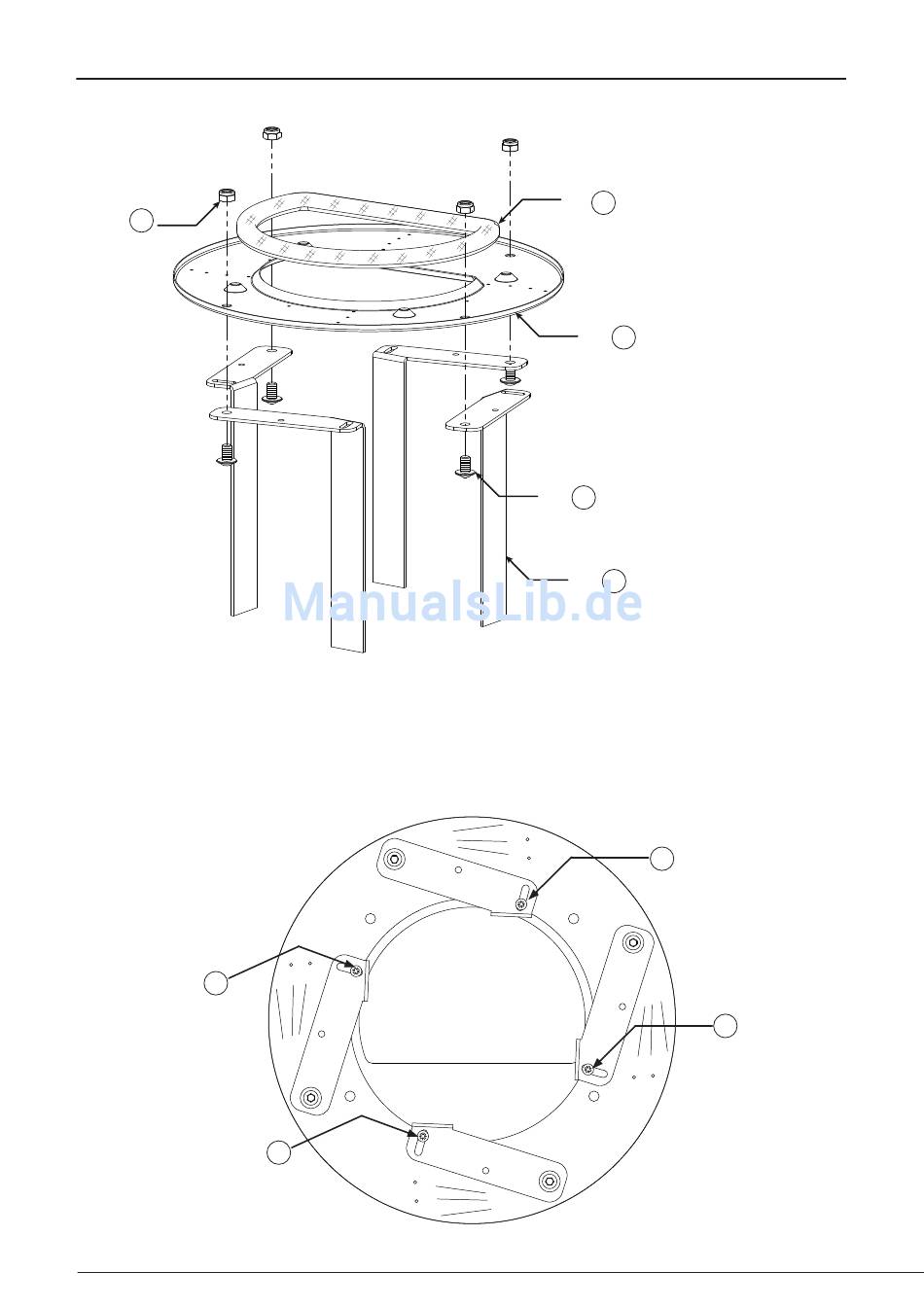

Montage vom Bodenlansch

4 x 2
5.5.3

Einstellung vom lexiblen Flansch

Nachdem Sie den Bodenlansch zusammengebaut haben, passen Sie die Flanschbeine dem Maß des inneren
Durchmessers des Schornsteins an, und spannen Sie die Beine in dieser Position fest. Das Beispiel (siehe Abbildung
unten) zeigt die Einstellung für ø150 mm inneren Schornsteinmaß. Fixieren Sie zum Schluss die Beine mit den 4
selbstschneidenden Schrauben.
4
4
150
180
200
220
3200977-RBV1-DK-SE-NO-UK-DE
1 x
11
1 x
12
4 x 1
4 x 10
4
4
