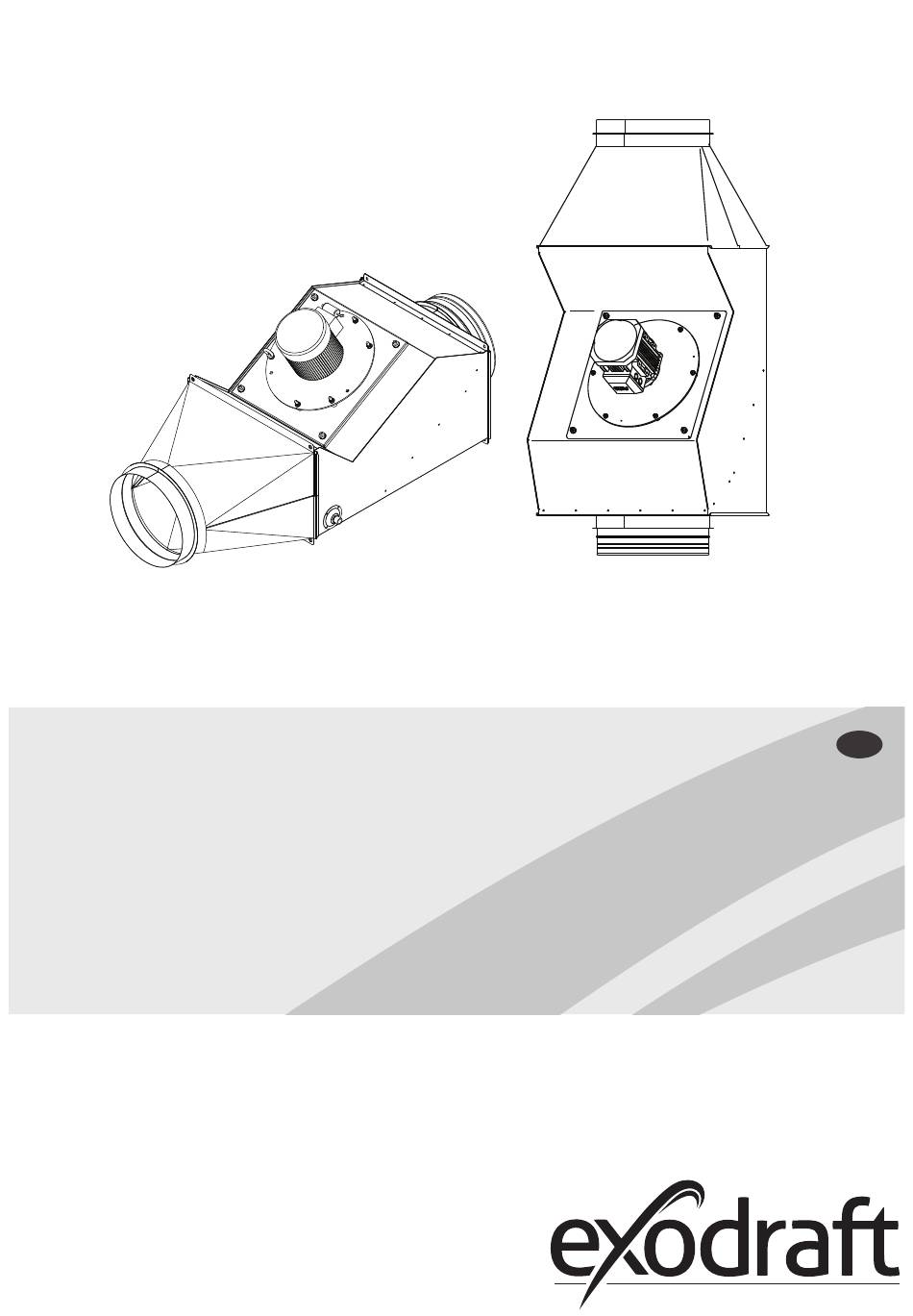

- Seite 1 CFI 300 -500 Kanaleinbauventilator Lesen Sie diese Anleitung und bewahren Sie sie auf!
-
Seite 2: Inhaltsverzeichnis
Schaltbild – CFI 400 und CFI 500 ........ -
Seite 3: Produktinformation
Funktion Verwendung– Der exodraft CFI Kanaleinbauventilator arbeitet als direkt in den Kanal eingebauter Zugverstärker. Er kann sowohl in den vertikalen als auch in den horizontalen Abschnitt des Abgasrohrs eingebaut werden. Er wurde speziell für Anwendungen entwickelt, die einen verlässlichen und effizienten Betrieb, eine niedrige Geräuschentwicklung, niedrigen Energieverbrauch, regelbare Geschwindig-... - Seite 4 Beim Versand weiterer Komponenten werden diese separat auf der Versandliste ausgewiesen. Garantie exodraft gewährt 2 Jahre Garantie (gültig ab Rechnungsdatum) auf seine Abgasventilatoren. exodraft Ventilatoren müssen von Fachpersonal eingebaut werden. exodraft behält sich das Recht vor, die vorliegenden Hinweise ohne vorherige Ankündigung zu ändern.
-
Seite 5: Technische Daten
3110065 CFI 300-500 DE 290415 Technische Daten • 5 Technische Daten Abmessungen exodraft Kanaleinbauventilator CFI 300 CFI 350 CFI 400 CFI 500 Modell Ventilator Zentrifugallaufrad Motor TEFC (vollgekapselt, gebläsegekühlt) Spannung V AC 1 x 230 3 x 230 Frequenz Stromstärke... -
Seite 6: Mechanischer Einbau
6 • Mechanischer Einbau 3110065 CFI 300-500 DE 290415 Mechanischer Einbau Allgemeines ACHTUNG! Wird der CFI Kanaleinbauventilator nicht entsprechend der Anleitung des Herstellers eingebaut, gewartet und/oder betrieben, so kann dies zu Personen- und Sachschäden führen. Der CFI ist im Einklang mit den vorliegenden Anweisungen und allen örtlich geltenden Bestimmungen von Fachpersonal zu installieren. -
Seite 7: Installation Des Kondensatablaufs
3110065 CFI 300-500 DE 290415 Mechanischer Einbau • 7 Installation des Kondensatablaufs Wird der CFI in Position B oder C montiert, ist der mitgelieferte Kondensatablauf zu installieren. Dieser sollte nahe am Auslass des Ventilators installiert und nach unten ausgerichtet werden. Installation des Kondensatablaufs: •... -
Seite 8: Vertikale Installation
8 • Mechanischer Einbau 3110065 CFI 300-500 DE 290415 Vertikale Installation Für eine vertikale Installation des CFI den Kanaleinbauventilator mit Gewindestangen aufhängen. Befinden sich Ventilator und Stangen an der gewünschten Position, 4 Stücke Gewindestangen wie in Abb. 7 gezeigt durch die Montagelöcher im Ventilator führen. -
Seite 9: Elektroinstallation
Wartungsschalter versehen sein. Der Wartungsschalter muss den nationalen Bestimmungen zur Verkabelung entsprechen. * Siehe Maschinenrichtlinie (2006/42/EF/-EEC/-EWG/-CEE) – Anhang I Punkt 1.6.3 „Trennung von den Energiequellen“ Der Wartungsschalter muss separat bestellt werden, da er im Standardlieferumfang des exodraft Kanaleinbauventilators nicht enthalten ist. -
Seite 10: Schaltbild - Cfi 400 Und Cfi 500
3110065 CFI 300-500 DE 290415 10 • Elektroinstallation Schaltbild – CFI 400 und CFI 500 CFI 400 und CFI 500 benötigen 3 x 230 VAC. Das Schaltbild zeigt die korrekte Verkablung im Motoranschlusskasten. 230/3/60 V AC BU WH BA W2 U2 Abb. -
Seite 11: Allgemeines
3 Schalten Sie den Strom ein und überprüfen Sie, ob sich das Laufrad in die Richtung des Pfeils auf der Seite des Motorgehäuses dreht (gilt nicht für CFI 300 und 350). Alle Ventilatoren von exodraft drehen vom Motor aus betrachtet im Uhrzeigersinn. -
Seite 12: Wartung Und Fehlersuche
Wartung und Fehlersuche Allgemeines Der exodraft Kanaleinbauventilator ist für den Dauereinsatz ausgelegt. Der Ventilator muss regelmäßig gereinigt werden. Motor und Laufrad sind am Vorderteil des Ventilators montiert und lassen sich leicht herausnehmen. Der CFI sollte regelmäßig (mindestens einmal jährlich) auf Leckstellen überprüft und bei Bedarf gereinigt werden. - Seite 13 3110065 CFI 300-500 DE 290415 Wartung und Fehlersuche • 13 Fehlersuche Problem Mögliche Ursache Lösung Der Ventilator arbeitet nicht – Ventilator hat keine Stromversorgung – Stromversorgungsanschlüsse im Anschlusskasten des Ventilators prüfen. – Wartungsschalter prüfen. – Prüfen, ob der Ventilator eingeschaltet ist. Der Ventilator dreht rückwärts –...
- Seite 14 FR: Déclaration de conformité de l’Union Européenne IS: ESS-Samræmisstaðfesting NO: EU-Samsvarserklæring Dichiarazione di Conformità Unione Europea PL: EU Deklaracja zgodności exodraft a/s C.F. Tietgens Boulevard 41 DK-5220 Odense SØ -erklærer på eget ansvar, at følgende produkter: -veklaart dat onderstaande producten: -hereby declares that the following products: -deklarerar på...
- Seite 15 3110065 CFI 300-500 DE 290415...
- Seite 16 DE: exodraft GmbH DK: exodraft a/s NO: exodraft a/s Soonwaldstraße 6 C. F. Tietgens Boulevard 41 Storgaten 88 DE-55569 Monzingen DK-5220 Odense SØ NO-3060 Svelvik Tel: +49 (0)6751 855 599-0 Tel: +45 7010 2234 Tel: +47 3329 7062 Fax: +49 (0)6751 855 599-9...
