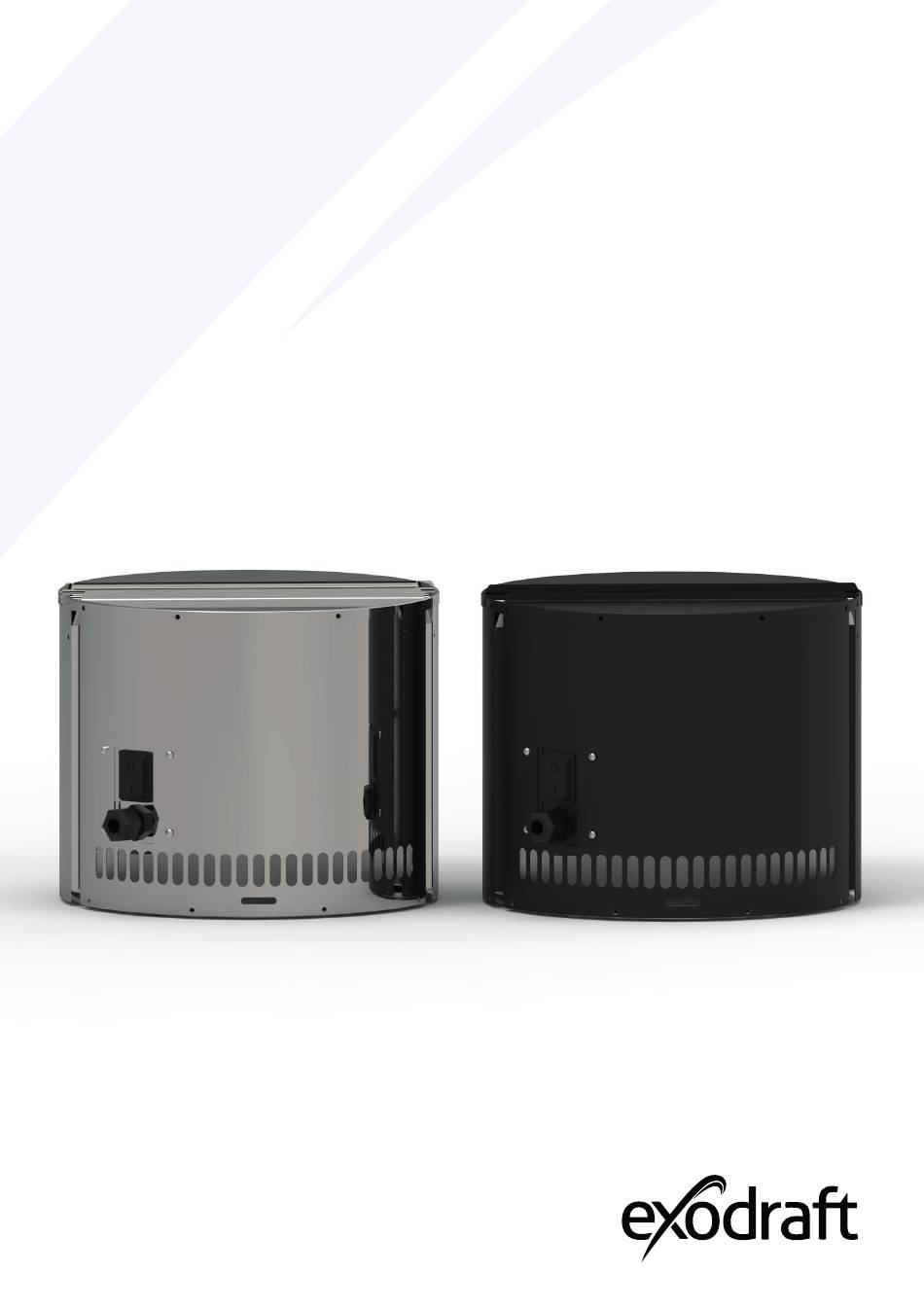

- Seite 1 Rauchsauger/Abgasventilator RBV1 | Bitte lesen und aufbewahren! Ihre Energie. Optimiert.
-
Seite 3: Inhaltsverzeichnis
Ihre Energie. Optimiert. Rauchsauger/Abgasventilator | RBV1 Inhalt Produkt Information Lieferumfang Garantie Technische Spezifikation Konstruktion und Komponenten Vorsichtsmaßnahmen und Benutzerhinweise Mechanische Installation Mindestabstand Einzelteile Zusammenbau des unteren Flansches Anbringen des unteren Flansches und des Kabels am RBV1 Montage auf einem gemauerten Schornstein Montage auf einen Stahlschornstein Elektrische Verdrahtung Inbetriebnahme und Konfiguration... -
Seite 4: Entsorgung
Wie dieses Handbuch zu verwenden ist. Dieses Handbuch wurde auf der Grundlage des jeweiligen Produkts erstellt und enthält relevante technische Informationen und eine Installationsanleitung. Zubehör und Ersatzteile werden in diesem Handbuch nicht behandelt. Bitte beachten Sie die einzelnen Handbücher dieser Komponenten. Dieses Installationshandbuch enthält keine Dokumentation zur Systemauslegung. -
Seite 5: Allgemeine Vorsicht
Symbole Die folgenden Symbole können in der Anleitung verwendet werden, um auf Gefahren oder das Risiko von Personenschäden oder Schäden am Produkt aufmerksam zu machen. Allgemeines Verbot Die Nichtbeachtung von Anweisungen, die mit dem Verbotssymbol gekennzeichnet sind, können zu extremen Gefahren oder schweren Personenschäden führen. Allgemeine Vorsicht Kennzeichnet eine gefährliche Situation, die im schlimmsten Fall, schwere Personenschäden oder erhebliche Schäden am Produkt verursachen kann. - Seite 6 Exodraft empfi ehlt, den Rauchsauger/Abgasventilator mindestens alle drei Monate einzuschalten, um längere Stillstandszeiten zu vermeiden, die sich negativ auf die mechanischen Teile auswirken können. • Exodraft empfi ehlt immer die Verwendung eines Rauchmelders, wenn ein Festbrennstoffkamin installiert wird. • Wenn das Exodraft-Abgasanlagensystem für Festbrennstoff-/Multibrennstoffanlagen konzipiert wurde, stellen Sie bitte sicher, dass die Konstruktion die Anforderungen von BS EN15287-1 erfüllt.
-
Seite 7: Produktinformation
Gesetzgebung oder anderen klar festgelegten Bedingungen. Kundenreklamationen müssen von einem Fachhändler oder Großhändler bearbeitet werden (vorzugsweise dort, wo das Exodraft-Produkt ursprüng- lich gekauft wurde). Eine aktuelle Liste der Exodraft-Fachhändler finden Sie auf unserer Website für das betreffende Land. Exodraft-Produkte müssen immer von qualifiziertem Personal installiert werden. Exodraft behält sich das Recht vor, diese Richtlinien ohne vorherige Ankündigung zu ändern. ... -
Seite 8: Technische Spezifikation
Ihre Energie. Optimiert. Technische Spezifikationen Der RBV1 wurde entwickelt, um Zugprobleme zu lösen. Der RBV1 erzeugt einen mechanischen Zug im Schornstein (maximalen Innendurchmesser von ø220 mm). Er ist für hohe Temperaturen, maximale Höchsttemperatur 250°C, bei der Holzverbrennung ausgelegt und verträgt den Dauerbetrieb an Öfen und geschlossenen Kamineinsätzen. -
Seite 9: Technische Daten
3112042_RBV1_DE Technische Daten Technische Daten Technische Daten Beschreibung Beschreibung des Motors des Motors Abzug Vertikal Gewicht 3.2 Kg Motor Spaltpol, Klasse H A x B x C [mm] 266 x 230 x 140 Spannung 1V x 230 AC Impedanz geschützt Max. -
Seite 10: Konstruktion Und Komponenten
Ihre Energie. Optimiert. Konstruktion und Komponenten Isolationsschalter Kabelverschraubung Motor Gitter/Auslass Flügelrad Deckel Verschlussriegel Deckel Einlassöffnung Drainageöffnungen Funksteckdose mit Fernbedienung und Batterie. Bausatz zusammenbauen. 10 | DE... -
Seite 11: Vorsichtsmaßnahmen Und Benutzerhinweise
Kamine und Holzöfen, die in Privatwohnungen verwendet werden, arbeiten normalerweise in einer rela- tiv stabilen Umgebung, in der keine größeren Druckschwankungen auftreten. Um jedoch eine optimale Nutzung des Exodraft-Systems zu gewährleisten, sind Geschwindigkeitsanpassungen und Anpassungen der Lufteinlässe abhängig vom Wetter draußen und vom Stadium des Brennvorgangs erforderlich. -
Seite 12: Mechanische Installation
Ihre Energie. Optimiert. Mechanische Installation Positionierung des Rauchsaugers/Abgasventilators Der RBV1 kann horizontal oder vertikal montiert werden. Beachten Sie die nationalen Gesetze und Bauvorschriften! Mindestabstand Der Mindestabstand zu brennbaren Materialien muss mindestens 500 mm betragen (nationale Vorschriften sind zu beachten)! Mindestabstand gemäß nationaler Gesetzgebung! 12 | DE... -
Seite 13: Einzelteile
3112042_RBV1_DE Einzelteile Zusammenbau des unteren Flansches DE | 13... -
Seite 14: Anbringen Des Unteren Flansches Und Des Kabels Am Rbv1
Ihre Energie. Optimiert. Anbringen des unteren Flansches und des Kabels am RBV1 14 | DE... -
Seite 15: Montage Auf Einem Gemauerten Schornstein
3112042_RBV1_DE Montage auf einem gemauerten Schornstein Schritt Aktion Illustration Messen Sie den Innendurchmesser des gemauerten Schornsteins. Passen Sie die Flanschbeine an den Innendurchmesser Ihres Schornsteins an und befestigen Sie die Beine in dieser Position. Die Schenkel müssen mit den 4 selbstschneiden- den Schrauben dauerhaft in der entsprechenden Position befestigt werden. - Seite 16 Ihre Energie. Optimiert. Verwenden Sie den Sicherheitsdraht, um den RBV1 am Schornstein zu befestigen. Setzen Sie die mitgelieferte Schraube und den Dübel in den Ziegelschornstein ein. Befestigen Sie dann den Draht in der Drahtsicherung. Ziehen Sie den Sicherheitsdraht leicht an und ziehen Sie dann den Drahtverschluss fest, so dass der Rauchsauger/Abgasventilator gesichert ist.
-
Seite 17: Montage Auf Einen Stahlschornstein
3112042_RBV1_DE Montage auf einen Stahlschornstein Wenn der Rauchsauger/Abgasventilator auf einen Stahlschornstein montiert werden soll, muss er mit einem zugelassenen Flansch installiert werden. Siehe die Installationsanleitung unten. Schritt Aktion Illustration Messen Sie den Innendurchmesser des Stahlschornsteins. Passen Sie die Flanschbeine an den Innendurchmesser Ihres Schornsteins an und befestigen Sie die Beine in dieser Position. - Seite 18 Ihre Energie. Optimiert. Der mitgelieferte Stahldraht muss sowohl am RBV1 als auch am Schornstein immer sicher befestigt werden. Wickeln Sie den Draht um den Schornstein und durch den Drahtverschluss. Ziehen Sie den Draht nach unten und ziehen Sie den Drahtverschluss fest.
-
Seite 19: Elektrische Verdrahtung
3112042_RBV1_DE Elektrische Verdrahtung Der RBV1 muss immer an eine Steckdose mit Schutzerde angeschlossen werden und er muss gemäß den geltenden nationalen Vorschriften verdrahtet werden.. GEFAHR! Wenn Sie das Originalkabel des RBV1 ersetzen müssen, verwenden Sie ein Kabel desselben Typs. Andernfalls kann die Isolierung schmelzen oder erodieren und das Kabel selbst freiliegen. -
Seite 20: Inbetriebnahme Und Konfiguration
Ihre Energie. Optimiert. Inbetriebnahme und Konfiguration Systemtest • Schalten Sie vor dem Anzünden des Feuers den RBV1 ein (öffnen Sie den Lufteinlass am Ofen vollständig). • Legen Sie das Holz in den Ofen • Vergewissern Sie sich, dass der RBV1 eingeschaltet ist, bevor Sie versuchen, das Feuer anzuzünden. Zünden Sie ein Streichholz im Ofen an und halten Sie es dort. -
Seite 21: Wartung Und Fehlersuche
3112042_RBV1_DE Wartung und Fehlersuche Pflege und Reinigung Es ist äußerst wichtig, den Schornstein von Kreosot und Ablagerungen sauber zu halten, da Ruß die Hauptursache für Schornsteinbrände ist. Die Oberseite des Rauchsaugers/Abgasventilators ist aufklappbar und kann geöffnet werden, um eine einfache Reinigung des Ventilators zu gewährleisten. Die Reinigungsintervalle hängen von der Nutzung des Kamins ab. -
Seite 22: Fehlersuche Und Behebung
Ihre Energie. Optimiert. Fehlersuche und Behebung Beobachtung Problem Lösung Der Isolationsschalter kann ausgeschaltet Isolationsschalter prüfen sein Der RBV1 wird nicht mit Strom Drehzahlregelung einschalten versorgt Der Drehzahlregler ist ausgeschaltet Verdrahtung prüfen und Problem beheben Lose elektrische Verbindung Lose elektrische Verbindungen Prüfen und beheben Sie das Problem mit den Verbindungen Der RBV1 ist mit Strom versorgt, aber... -
Seite 23: Uk Conformity Assessed
Exodraft a/s Industrivej 10 DK-5550 Langeskov Hereby declares that the following products: RBV1B01, RBV1B02, RBV1S01, RBV1S02 Were manufactured in conformity with the provisions of the following regulations: The Supply of Machinery (Safety) Regulations 2008 Electrical Equipment (Safety) Regulations 2016 Electromagnetic Compatibility Regulations 2016... -
Seite 24: Declaration Of Conformity
Erklærer på eget ansvar at følgende produkter: Dichiara con la presente che i seguenti prodotti: Niniejszym oświadcza, że następujące produkty: RBV1B01, RBV1B02, RBV1S01, RBV1S02 Som er omfattet af denne erklæring, er i overensstemmelse med følgende Zijn vervaardigd in overeenstemming met de voorschriften uit de hieronder... - Seite 28 DK: Exodraft a/s Industrivej 10 DK-5550 Langeskov Tel: +45 7010 2234 Fax: +45 7010 2235 info@exodraft.dk www.exodraft.dk SE: Exodraft a/s Valhallavägen 9A SE-375 30 Mörrum Tel: +46 (0)8-5000 1520 info@exodraft.se www.exodraft.se NO: Exodraft a/s Storgaten 88 NO-3060 Svelvik Tel: +47 3329 7062 info@exodraft.no...
